Белорусский национальный технический университет
Кафедра "Тракторы"
Диплом по теме "Трактор промышленный гусеничный с мощностью двигателя 130 кВт. Гусеничный ход."
Минск 2003
В данном проекте объектом исследования и проработки является промышленный трактор с мощностью двигателя 130 кВт, а конкретно рассмотрен и рассчитан гусеничный ход этого трактора.
Также в работе проведён сравнительный анализ существующих конструкций, произведённых как в странах СНГ, так и за рубежом. На основе этого анализа принято ряд решений по улучшению и усовершенствованию базовой машины. Эти решения подтверждены расчётами деталей и узлов, подверженных изменению и доработке, с необходимыми проверочными расчётами по допускаемым напряжениям.

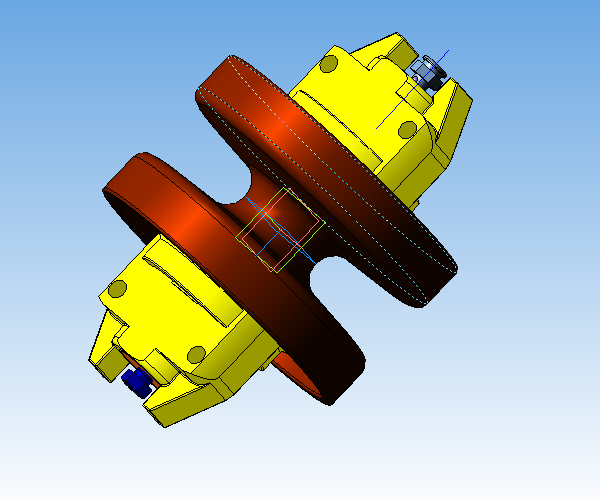

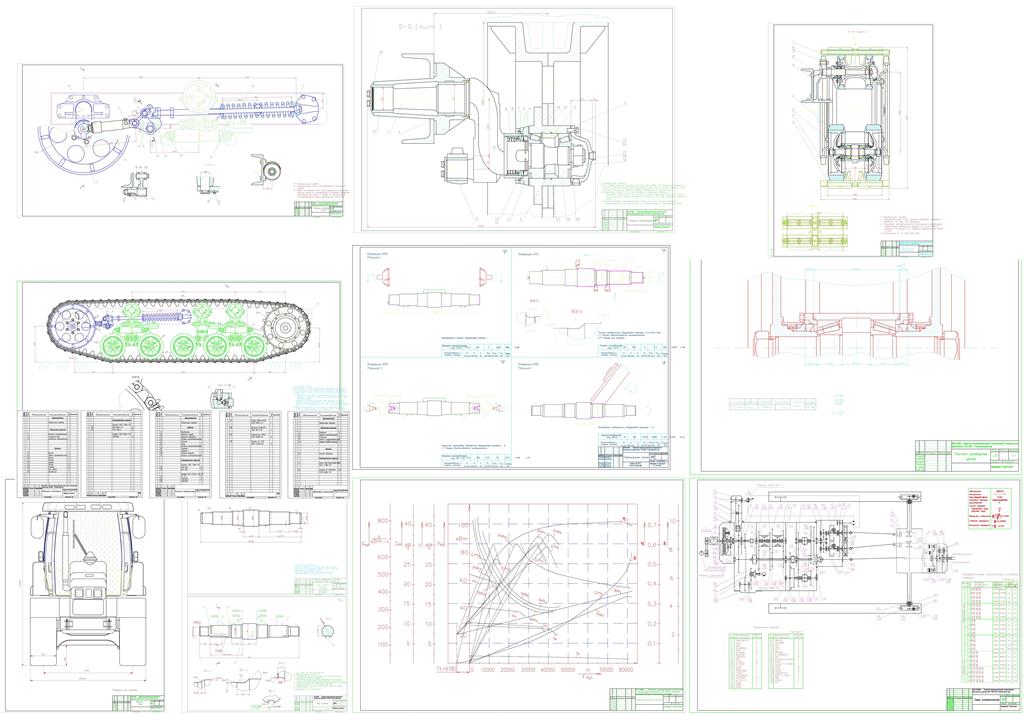

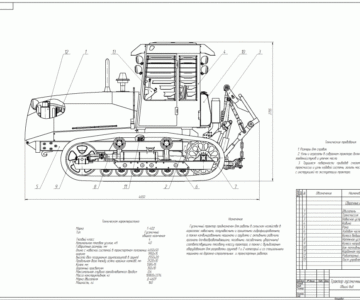

Графическая часть содержит общие виды трактора, сборочные чертежи и спецификации ключевых узлов, технологические эскизы основных деталей и графическое отображение тягового расчета.
Содержание
Содержание 2
1. Введение…………………………………………………………………. 4
2. Технико-экономическое обоснование разрабатываемого узла
2.1. Наименование изделия и область применения………………... 6
2.2. Основание и актуальность разработки.………...………………. 7
2.3. Цель и назначение разработки.…………………………………. 8
2.4. Общие технические требования………………………………...
1.4.1 Требования надёжности гусеничной ходовой части…..…
1.4.2 Требования к составным частям изделия…………………
1.4.3 Компоновочно-эстетические и эргономические требования…………………………………………………….….
1.4.4 Условия эксплуатации……………………………………..
1.4.5 Требования к патентной чистоте………………………. 9
3. Сравнительный анализ схем аналогов разрабатываемого узла и выбор его конструкции
3.1.Анализ схем движителей.………….……………………………....
3.2 Анализ конструкций гусениц ………………………………..……
3.3 Анализ конструкций ведущего колеса. ……………..……………
3.4 Анализ конструкций опорных катков. …………………………...
3.5 Анализ конструкций направляющего колеса и механизма натяжения………………………………………………………………..
3.6 Выбор конструкции разрабатываемого узла…………………..
4. Расчет узла
4.1. Расчёт ведущего колеса.…………................................................ 52
4.2. Расчёт гусеницы.…… ………………………………………...… 55
4.3. Расчёт опорного катка.…………….............................................. 60
4.4. Расчёт поддерживающего катка………………………………... 63
4.5. Расчёт направляющего колеса………………………………….. 64
4.6 Расчёт кривошипа.…… …………................................................ 66
5. Тяговый расчет трактора…………………………………...………….. 71
6. Технологическая часть
6.1. Назначение и условия работы детали в узле…………………... 82
6.2. Анализ технологичности конструкции детали
6.2.1 Количественная оценка технологичности конструкции 83
6.3. Выбор типа и организационной производства………………… 84
6.4 Анализ существующего технологического процесса…………. 87
6.5. Выбор способа получения заготовки с экономическим обоснованием……………………………………………………. 88
6.6 Проектирование технологического процесса механической обработки………………………………………………………… 89
6.7. Назначение припусков на обработку…………………………... 93
6.8 Расчет и назначение режимов резания………............................. 94
6.9 Определение норм времени…………………………………….. 96
6.10 Определение необходимого количества оборудования и построение графиков загрузки…………………………………..97
6.11 Технико-экономические расчеты………………………...…….. 99
7. Охрана труда
7.1. Общие требования………………………..................................... 103
7.2 Требования к рабочему месту…………………………………... 103
7.3 Требования к обзорности…………………………………...…... 104
7.4 Требования к освещенности…………………………………….. 105
7.5 Требования к узлам и агрегатам………………………………... 106
7.6 Параметры вибрации……………………………………………. 107
7.7 Пожарная безопасность…………………………………………. 109
Заключение ………………………………………………………...…... 110
Список использованной литературы……………………………..…... 111
