3D модель фронтального погрузчика к трактору МТЗ-80.

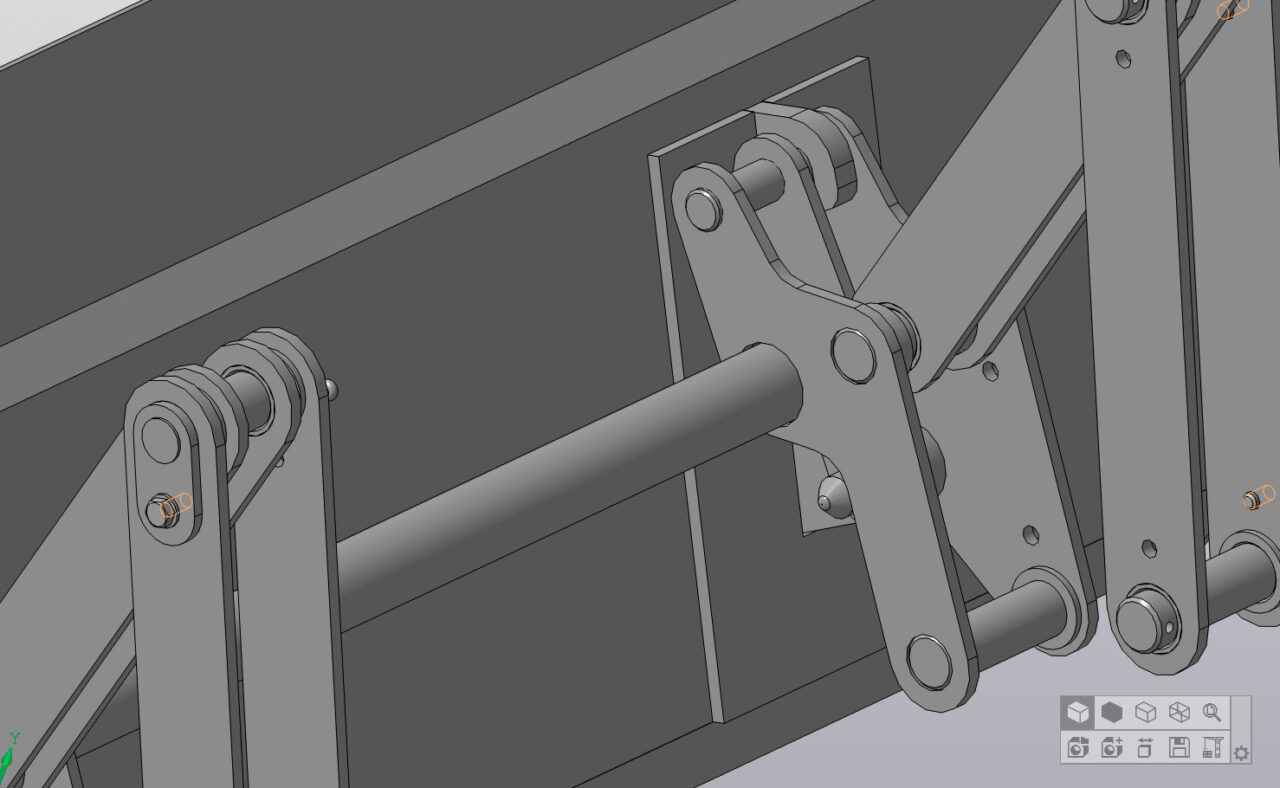

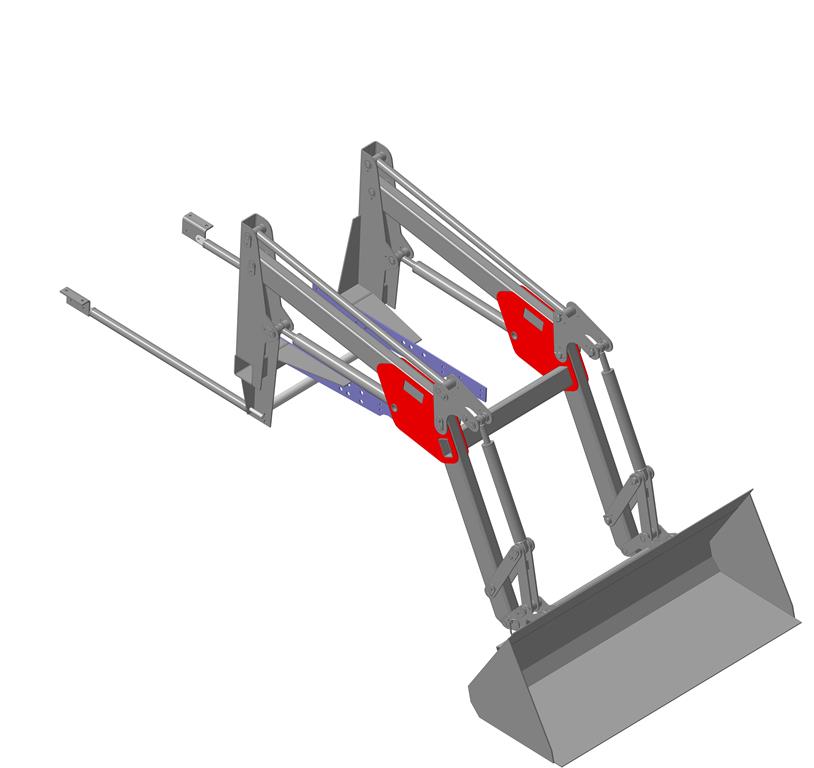

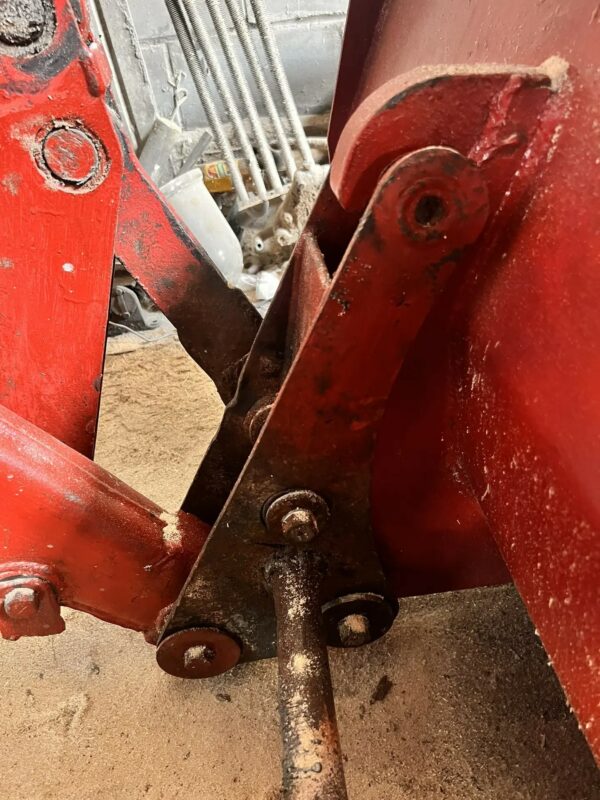

Фронтальный погрузчик для трактора МТЗ - 80. С объемом ковша V=0.8м куб. Содержит более 10 сборочных и более 40 деталей. Модель была собрана с образца с помощью инструментов твердотельного моделирования. Маштаб 1:1. Назначение этого навесного оборудования Погрузочные работы в сельском хозяйстве, производстве и т.п.

Состав: 3D сборка

Софт: КОМПАС-3D V20

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
3D модель фронтального погрузчика к трактору МТЗ-80.

Стойка правая СБ 002/

Стойка правая СБ 002/Втулка 43.m3d

Стойка правая СБ 002/Втулка 28.m3d

Стойка правая СБ 002/Втулка 18.m3d

Стойка правая СБ 002/ребро жесткости 2.m3d

Стойка правая СБ 002/установочная пластина.m3d

Стойка правая СБ 002/Сборка пальца.a3d

Стойка правая СБ 002/Стенка боковины 1.m3d

Стойка правая СБ 002/Сборка стойка правая.a3d

Стойка правая СБ 002/Труба квад.150 на 300.m3d

Стойка правая СБ 002/Косынка 1.m3d

Стойка правая СБ 002/Косынка 2.m3d

Стойка правая СБ 002/Фиксатор пальца.m3d

Стойка правая СБ 002/Стенка боковины 2.m3d

Стойка правая СБ 002/Ребро жесткости.m3d

Стойка правая СБ 002/Палец.m3d

Палец короткий СБ/

Палец короткий СБ/Сборка пальца.a3d

Палец короткий СБ/Фиксатор пальца.m3d

Палец короткий СБ/Палец.m3d

Тяга 007/

Тяга 007/Тяга.m3d

Тяга 007/Тяга _ ПФ-08.005.cdw

Тяга 007/Тяга _ ПФ-08.007.000СБ.cdw

Тяга 007/Тяга _ ПФ-08.007.jpg

Тяга 007/Сборка тяги.a3d

Тяга 007/Втулка 57 на 70.m3d

Рама МТЗ/

Рама МТЗ/Сборка рамы.a3d

Рама МТЗ/Поперечина.m3d

Рама МТЗ/Рама2.m3d

Рама МТЗ/Рама.m3d

ПРицепное 004/

ПРицепное 004/Фрагмент.frw

ПРицепное 004/Палец 30 на 142.m3d

ПРицепное 004/Сборка прицепное.jpg

ПРицепное 004/Палец малый _ ПФ-08.004.006.cdw

ПРицепное 004/Проушина.cdw

ПРицепное 004/Проушина.m3d

ПРицепное 004/Сборка прицепное .a3d

ПРицепное 004/Втулка 18.m3d

ПРицепное 004/Боковина.cdw

ПРицепное 004/Сборка пальца.a3d

ПРицепное 004/Боковина.m3d

ПРицепное 004/Сборка прицепное.pdf

ПРицепное 004/Боковина 2 _ ПФ-08.004.003.cdw

ПРицепное 004/Втулка 5.m3d

ПРицепное 004/Проушина.jpg

ПРицепное 004/Боковина 2.m3d

ПРицепное 004/Фиксатор пальца.m3d

ПРицепное 004/Боковина.jpg

ПРицепное 004/Труба 57 на1140.m3d

ПРицепное 004/Палец.m3d

ПРицепное 004/Боковина 2 _ ПФ-08.004.jpg

ПРицепное 004/Сборка прицепное.cdw

Гидроцилиндр/

Гидроцилиндр/ГЦ.cdw

Гидроцилиндр/труба 76 на 6.m3d

Гидроцилиндр/ушко 2.m3d

Гидроцилиндр/Сборка ГЦ.a3d

Гидроцилиндр/Сборка штока.a3d

Гидроцилиндр/Втулка.m3d

Гидроцилиндр/Ушко.m3d

Гидроцилиндр/Вал.m3d

Гидроцилиндр/Сборка цилиндрическая.a3d

Поперечина связи 006/

Поперечина связи 006/Пластина _ ПФ-08.010.002.cdw

Поперечина связи 006/Тяга связи _ ПФ-08.010.000СБ.cdw

Поперечина связи 006/Проушина.m3d

Поперечина связи 006/Кроштейн связи _ ПФ-08.000.jpg

Поперечина связи 006/Гайка М24.m3d

Поперечина связи 006/Труба 57 на 1250.m3d

Поперечина связи 006/Кронштейн связи.m3d

Поперечина связи 006/Болт м24 на 120.m3d

Поперечина связи 006/Заглушка с отв..m3d

Поперечина связи 006/Поперечина связи _ ПФ-08.006.000СБ.cdw

Поперечина связи 006/Тяга связи _ ПФ-08.010.jpg

Поперечина связи 006/Шайба _ ПФ-08.010.004.cdw

Поперечина связи 006/Тягв связи.a3d

Поперечина связи 006/Ушко _ ПФ-08.010.001.cdw

Поперечина связи 006/Заглушка1.m3d

Поперечина связи 006/Кроштейн связи _ ПФ-08.000.001.cdw

Поперечина связи 006/Поперечина связи _ ПФ-08.006.jpg

Поперечина связи 006/Поперечина связи.m3d

Стрела СБ 003/

Стрела СБ 003/Сборка стрелы.pdf

Стрела СБ 003/Сборка стрелы.a3d

Стрела СБ 003/Накладка _ ПФ-08.003.003.cdw

Стрела СБ 003/Сборка стрелы.cdw

Стрела СБ 003/Сборка стрелы.jpg

Стрела СБ 003/Втулка 57 на92 .m3d

Стрела СБ 003/Втулка 28.m3d

Стрела СБ 003/Втулка _ ПФ-08.003.005.cdw

Стрела СБ 003/Балка 160на80 1460.m3d

Стрела СБ 003/Балка 2 _ ПФ-08.003.002.cdw

Стрела СБ 003/Накладка _ ПФ-08.003.jpg

Стрела СБ 003/в 14 версий стрела/

Стрела СБ 003/в 14 версий стрела/Балка 2 _ ПФ-08.cdw

Стрела СБ 003/в 14 версий стрела/Балка 1 _ ПФ-08.cdw

Стрела СБ 003/в 14 версий стрела/Втулка _ ПФ-08.cdw

Стрела СБ 003/в 14 версий стрела/Накладка _ ПФ-08.cdw

Стрела СБ 003/в 14 версий стрела/Перемычка _ ПФ-08.cdw

Стрела СБ 003/в 14 версий стрела/Сборка стрел.cdw

Стрела СБ 003/Накладка.m3d

Стрела СБ 003/Перемычка.m3d

Стрела СБ 003/Перемычка _ ПФ-08.003.004.cdw

Стрела СБ 003/Балка 160на80 1560.m3d

Стрела СБ 003/Балка 1 _ ПФ-08.003.001.cdw

Сборка Общая ПФ-08.000.000.СБ.a3d

Ковш/

Ковш/Боковина _ ПФ-08.009.001.cdw

Ковш/Стенка малая.m3d

Ковш/уголок 40 40 2000.m3d

Ковш/Сборка Ковша.pdf

Ковш/Крюк.m3d.bak.m3d

Ковш/Сборка Ковша.jpg

Ковш/Боковина.m3d

Ковш/Стенка большая.m3d

Ковш/Сборка ковша.a3d

Ковш/накладка.m3d

Ковш/Сборка Ковша.cdw

Ковш/Крюк _ ПФ-08.009.002.cdw

Тяга 2/

Тяга 2/Сборка тяги 2.a3d

Тяга 2/Сборка.a3d

Тяга 2/ребро.m3d

Тяга 2/Втулка большая.m3d

Тяга 2/Втулка малая.m3d

Тяга 2/Тяга 2 _ ПФ-08.009.000СБ.cdw

Тяга 2/Тяга 2 _ ПФ-08.009.jpg

Тяга 2/Пластина.m3d

Картинки/

Картинки/35519-2.jpg

Картинки/4418319.jpg

Картинки/752068.jpg

Картинки/260_big.jpg

Картинки/92032-vms-OV.jpg

Картинки/bd4defffd19e0f82311d7518b2679577.png

Картинки/40967b54.jpg

Картинки/adsboard652-2.jpg

Картинки/file15.jpg

Картинки/368c7cc027b43df2624fa2593f4ef722.jpg

Картинки/zap-pf.jpg

Картинки/1160145_0.jpg

Картинки/20615_html_m334e0067.jpg

Картинки/PF435.00.00-palets.jpg

Картинки/PF435.11.31.00-Stojka-levaya-pravaya.jpg

Картинки/dp-mt-1221-stabilizac-polozheniya.jpg

Картинки/47-1.jpg

Картинки/235479271_w640_h2048_pku.jpg

Картинки/PF435.20.60.00-Koromy-slo-dlya-PF-08-LEX.jpg

Картинки/slide78.jpg

Картинки/pogruzchik-pf-08-super-razmery.jpg

Картинки/img_20151001_115305.jpg

Картинки/file14.jpg

Картинки/pogruzchik-zpch.jpg

Картинки/2.gif

Картинки/642572_mtz-82-chertezh.jpg

Картинки/PF-435.20.90.00-Poperechina-svyazi-kronshtejn-svyazi-tyaga-svyazi.jpg

Картинки/strela.jpg

Картинки/PF435.20.31.00-Pritsepnoe-.jpg

Картинки/file16.jpg

Картинки/PF435.20.20-tyaga.jpg

Картинки/PF435.21.40-tyaga.jpg

Картинки/PF-na-YTO-404-2.jpg

Картинки/img_20170427_164034.jpg

Картинки/p1_50531004954943.JPG

Картинки/20170221_094943.jpg

Картинки/mtz_2103_46.gif

Картинки/Pogruzchik_LEKS_Standart.jpg

Гидроцилиндр малый/

Гидроцилиндр малый/ГЦ.cdw

Гидроцилиндр малый/труба 76 на 6.m3d

Гидроцилиндр малый/ушко 2.m3d

Гидроцилиндр малый/Сборка ГЦ.a3d

Гидроцилиндр малый/Сборка штока.a3d

Гидроцилиндр малый/Втулка.m3d

Гидроцилиндр малый/Ушко.m3d

Гидроцилиндр малый/Вал.m3d

Гидроцилиндр малый/Сборка цилиндрическая.a3d

Стойка левая СБ 001/

Стойка левая СБ 001/Боковина левая _ ПФ-08.001.jpg

Стойка левая СБ 001/Втулка 43.m3d

Стойка левая СБ 001/Боковина правая _ ПФ-08.001.003.cdw

Стойка левая СБ 001/Косынка 2 _ ПФ-08.001.007.cdw

Стойка левая СБ 001/Перемычка _ ПФ-08.001.004.cdw

Стойка левая СБ 001/Стойка левая.jpg

Стойка левая СБ 001/Боковина правая _ ПФ-08.001.jpg

Стойка левая СБ 001/Перемычка _ ПФ-08.001.cdw

Стойка левая СБ 001/Втулки под пальцы.cdw

Стойка левая СБ 001/Втулка 28.m3d

Стойка левая СБ 001/Втулка 18.m3d

Стойка левая СБ 001/Втулки под пальцы.jpg

Стойка левая СБ 001/ребро жесткости 2.m3d

Стойка левая СБ 001/Стойка левая _ ПФ-08.001.cdw

Стойка левая СБ 001/установочная пластина.m3d

Стойка левая СБ 001/Сборка пальца.a3d

Стойка левая СБ 001/Стенка боковины 1.m3d

Стойка левая СБ 001/В 14 версий Стойка/

Стойка левая СБ 001/В 14 версий Стойка/Палец _ ПФ-08.cdw

Стойка левая СБ 001/В 14 версий Стойка/Косынка 1 _ ПФ-08.cdw

Стойка левая СБ 001/В 14 версий Стойка/Фиксатор пальца _ ПФ-08.cdw

Стойка левая СБ 001/В 14 версий Стойка/Косынка 2 _ ПФ-08.cdw

Стойка левая СБ 001/В 14 версий Стойка/Втулки под пальцы.cd.cdw

Стойка левая СБ 001/В 14 версий Стойка/Боковина левая _ ПФ-08.001.cdw

Стойка левая СБ 001/В 14 версий Стойка/Установочная пластина _ ПФ-08.cdw

Стойка левая СБ 001/В 14 версий Стойка/Стойка левая.cd.cdw

Стойка левая СБ 001/В 14 версий Стойка/Боковина правая _ ПФ-08.001.cdw

Стойка левая СБ 001/В 14 версий Стойка/Перемычка _ ПФ-08.cdw

Стойка левая СБ 001/Боковина левая _ ПФ-08.001.002.cdw

Стойка левая СБ 001/Труба квад.150 на 300.m3d

Стойка левая СБ 001/Косынка 1 _ ПФ-08.001.007.cdw

Стойка левая СБ 001/Стойка левая.pdf

Стойка левая СБ 001/Установочная пластина _ ПФ-08.001.jpg

Стойка левая СБ 001/Косынка 1.m3d

Стойка левая СБ 001/Косынка 2.m3d

Стойка левая СБ 001/Стенка боковины 2.m3d

Стойка левая СБ 001/Стойка левая _ ПФ-08.001.000Сп.cdw

Стойка левая СБ 001/Стойка левая.cdw

Стойка левая СБ 001/Ребро жесткости.m3d

Стойка левая СБ 001/Установочная пластина _ ПФ-08.001.001.cdw

Стойка левая СБ 001/Сборка стойка левая.a3d

Тяга 1/

Тяга 1/Пластина _ ПФ-08.006.cdw

Тяга 1/Пластина _ ПФ-08.006.jpg

Тяга 1/Втулка малая _ ПФ-08.006.003.cdw

Тяга 1/Втулка большая _ ПФ-08.006.002.cdw

Тяга 1/Пластина _ ПФ-08.006.001.cdw

Тяга 1/ребро.m3d

Тяга 1/Втулка большая.m3d

Тяга 1/Сборка тяги.a3d

Тяга 1/Втулка малая.m3d

Тяга 1/в14 версий/

Тяга 1/в14 версий/Пластина _ ПФ-08.006.cdw

Тяга 1/в14 версий/Тяга 1 _ ПФ-08.006.cdw

Тяга 1/в14 версий/Втулка малая _ ПФ-08.006.cdw

Тяга 1/в14 версий/Втулка большая _ ПФ-08.006.cdw

Тяга 1/Пластина.m3d

Тяга 1/Тяга 1 _ ПФ-08.008.000СБ.cdw

Тяга 1/Тяга 1 _ ПФ-08.008.jpg

рисунки/

рисунки/Боковина левая _ ПФ-08.001.jpg

рисунки/Сборка прицепное.jpg

рисунки/Кроштейн связи _ ПФ-08.000.jpg

рисунки/Стойка левая.jpg

рисунки/Боковина правая _ ПФ-08.001.jpg

рисунки/Пластина _ ПФ-08.006.jpg

рисунки/Сборка стрелы.jpg

рисунки/Сборка Ковша.jpg

рисунки/Втулки под пальцы.jpg

рисунки/Тяга _ ПФ-08.007.jpg

рисунки/Установочная пластина _ ПФ-08.001.jpg

рисунки/Коромысло _ ПФ-08.jpg

рисунки/Накладка _ ПФ-08.003.jpg

рисунки/Тяга связи _ ПФ-08.010.jpg

рисунки/Проушина.jpg

рисунки/Тяга 2 _ ПФ-08.009.jpg

рисунки/Боковина.jpg

рисунки/Тяга 1 _ ПФ-08.008.jpg

рисунки/Боковина 2 _ ПФ-08.004.jpg

рисунки/Поперечина связи _ ПФ-08.006.jpg

Палец СБ/

Палец СБ/Сборка пальца _ ПФ-08.010.jpg

Палец СБ/Сборка пальца.a3d

Палец СБ/Сборка пальца _ ПФ-08.010.000СБ.cdw

Палец СБ/Фиксатор пальца _ ПФ-08.010.002.cdw

Палец СБ/Фиксатор пальца.m3d

Палец СБ/Палец _ ПФ-08.010.001.cdw

Палец СБ/Палец.m3d

Замок/

Замок/Ручка.m3d

Замок/Сборка Замок.a3d

Замок/Палец.m3d

Коромысло СБ 005/

Коромысло СБ 005/Коромысло _ ПФ-08.005.000СБ.cdw

Коромысло СБ 005/Сборка ПФ-08.005.000.a3d

Коромысло СБ 005/Кольцо ПФ-08.005.004.m3d

Коромысло СБ 005/Втулка 28.m3d

Коромысло СБ 005/Деталь _ ПФ-08.005.003; ПФ-08.005.004.cdw

Коромысло СБ 005/Коромысло _ ПФ-08.005.000СБ.pdf

Коромысло СБ 005/Кольцо ПФ-08.005.003.m3d

Коромысло СБ 005/Коромысло _ ПФ-08.jpg

Коромысло СБ 005/Коромысло.m3d

Коромысло СБ 005/Боковина _ ПФ-08.005.002.cdw
