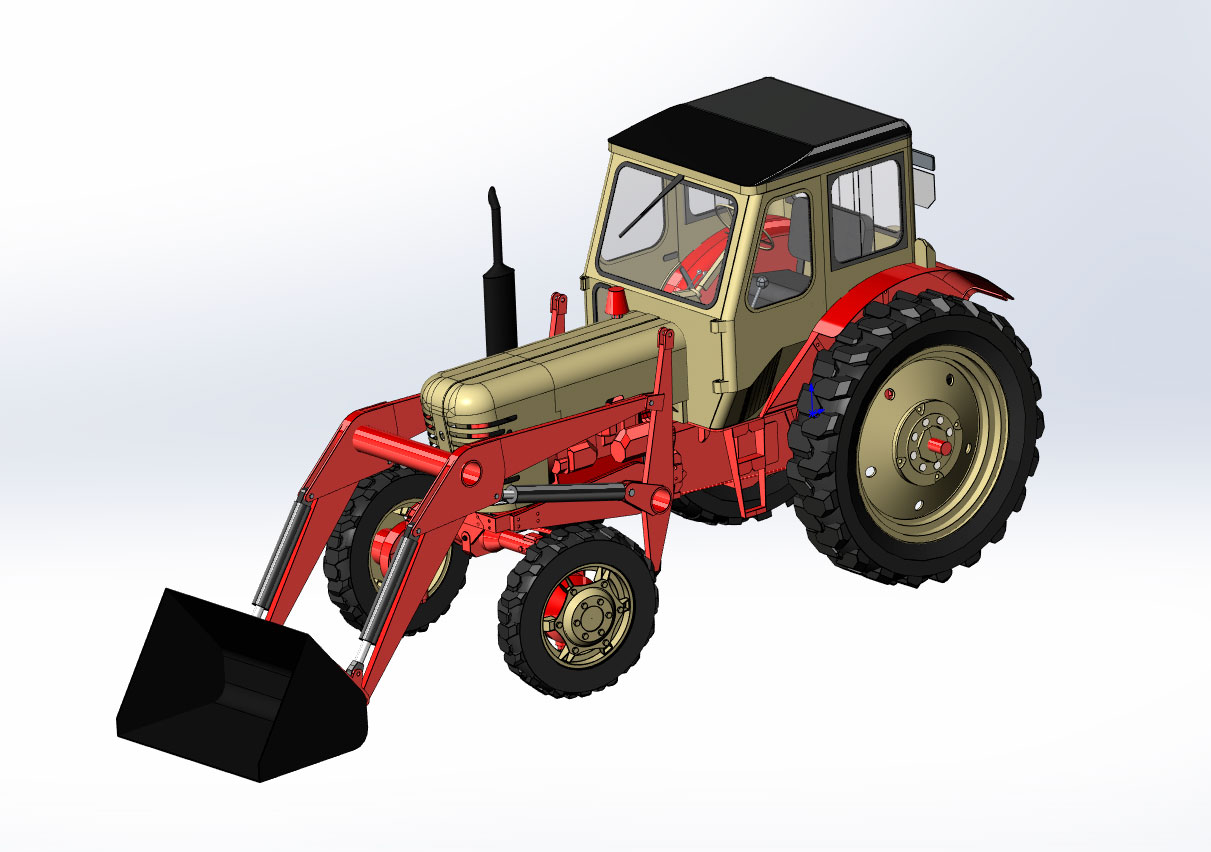

3D модель трактора МТЗ-52.
За основу взята модель в формате 3DsMax со стороннего сайта и заново перемоделирована в масштабе 1:1 в SolidWorks 2016. 3D модель представляет собой внешне приближенную модель трактора МТЗ-52.
Что есть в модели:
- Крепежные отверстия в лонжеронах и трансмиссии выполнены по чертежу от МТЗ-80 (82).
- ВОМ выполнен по ГОСТ 3480-76 и имеет два исполнения: 8 шлицев (ГОСТ 25486-89 и ГОСТ 1139-80) и 21 шлиц (форма шлицев прорисована приблизительно). См. исполнение в дереве.
- Заднее навесное устройство с основными элементами прорисовано схематично. Точки навески выполнены в соответствии с ГОСТ 10677-2001. Устройство в модели подвижно.
- Выдержано межосевое расстояние колес применительно к МТЗ-80 (82)
- Все колеса вращаются
- Передние колеса поворачиваются влево- вправо. Иногда могут глючить. См исполнение подсборки в дереве.
- У кабины можно открыть двери.
- КУН представляет собой схематичную модель ПКУ-0,8 без автогоризонта. Подвижный.
Модель создавалась для проработки агрегатирования с навесными и прицепными машинами и механизмами.
Состав: 3D сборка с деревом построения
Софт: SolidWorks 16
