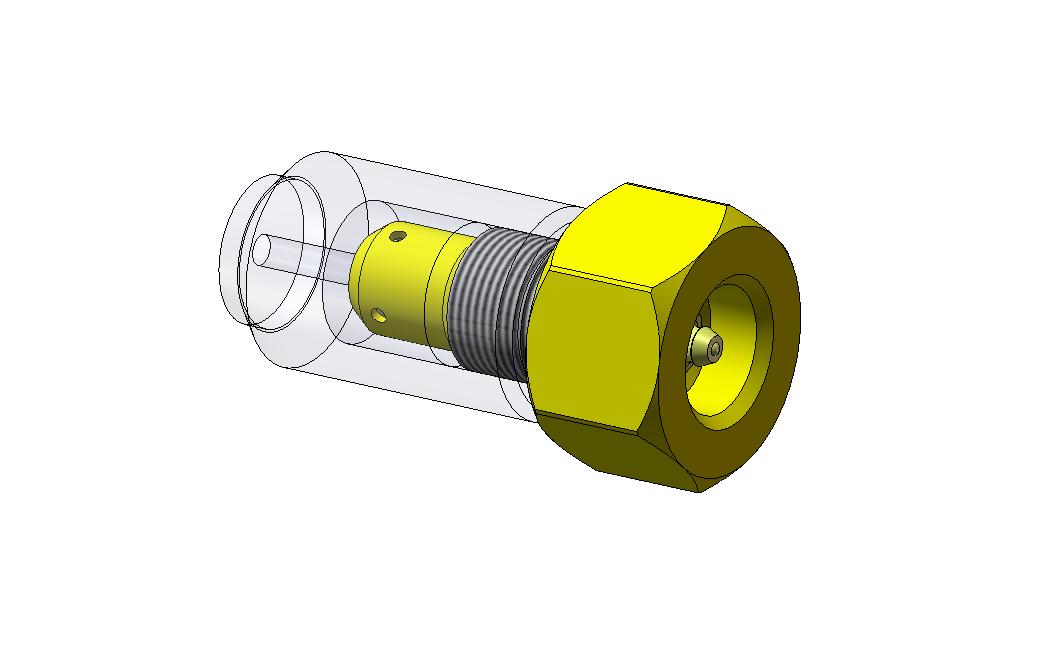

4125А.16.74.220СБ Клапан заправочный

Клапан предназначен для регулирования величины выдвижения плунжера цилиндра натяжения гусеницы. Он установлен в бобышке этого цилиндра и выполнен в виде штуцера, в котором установлены масленка, шарик и пружина, поджатые шайбой, выполняющие роль обратного клапана, а, но имеющий возможность перемещаться, является запорным клапаном.
Перед нагнетанием смазки через масленку необходимо отвернуть клапан на 1,5…2 оборота, обеспечивая отвод завальцованного шарика от седла в бобышке цилиндра

Состав: Модели деталей и сборка 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
4125?.16.74.220?? ?????? ???ࠢ???.SLDASM
Бобышка цилиндра.SLDPRT
Диск.SLDPRT
Корпус.SLDPRT
Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
Пружина 6х0,7.SLDPRT
Шарик 6-20 ГОСТ 3722-81.SLDPRT
Шарик 12,7-20 ГОСТ 3722-81.SLDPRT
