АТЗ повышенной проходимости - 1.9 куб.м

Министерство науки и высшего образования РФ
Федеральное государственное автономное
образовательное учреждение высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт нефти и газа
Кафедра топливообеспечения и горюче-смазочных материалов
КУРСОВОЙ ПРОЕКТ

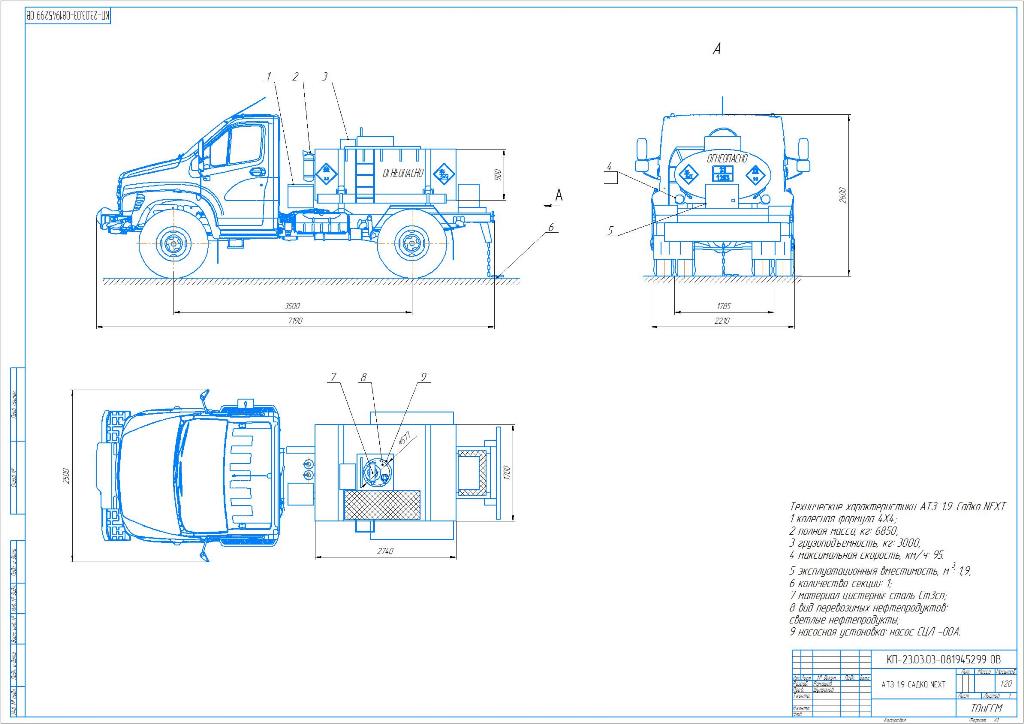

Проект автотопливозаправщик для перевозки светлых нефтепродуктов, на шасси автомобиля ГАЗ повышенной проходимости, максимальный объём перевозимого груза 1,9 м3

СОДЕРЖАНИЕ

Введение 5
1 Расчет параметров автоцистерны 6
1.1 Определение вместимости цистерны 6
1.2 Выбор формы поперечного сечения цистерны 8
2 Выбор конструкционного материала 9
3 Определение расчетного давления в цистерне 10
4 Расчет толщины стенки цистерны 12
5 Расчет цистерны на устойчивость формы 14
6 Расчет устойчивости цистерны на опрокидывание 16
7 Подбор насоса 19
7 Оборудование цистерны 22
7.1 Насос СЦЛ-00А 22
7.2 Устройство дыхательное УД 2‒80 23
7.3 Датчик уровня 25
7.4 Донный клапан 26
7.5 Перепускной клапан 27
7.6 Кран шаровой 27
7.7 Крышка горловины 28
7.8 Площадка и лестница 29
7.9 Описание волнорезов 29
7.10 Катушка заземления 30
7.11 Напорно-всасывающие рукава типа Gassoflex 31
7.12 Фильтр предварительной очистки 545300.00.27.200 Ду50 31
7.13 Катушка выдачи топлива с автоматической смоткой 32
7.14 Автоматический топливораздаточный пистолет 33
8 Описание рабочих операций 33
ЗАКЛЮЧЕНИЕ 36
СПИСОК СОКРАЩЕНИЙ 37
