Экскаватор одноковшовый повышенной проходимости

«Ярославский государственный технический университет»
Кафедра «СДМ»
Дипломный проект по дисциплине "Строительные и дорожные машины"
На тему: "Экскаватор повышенной проходимости"
2014

В результате выполнения дипломного проекта был спроектирован экскаватор повышенной проходимости. Данный экскаватор дает следующие преимущества:
-применение на переувлажненных, с небольшой плотностью грунтах -простоту и надежность в эксплуатации;
-низкая стоимость изготовления и соответственно цена экскаватора. Целесообразность использования спроектированного экскаватора подтверждена тяговым, прочностным и экономическими расчетами, приведенными в дипломном проекте.

Введение
1.Обзор существующих конструкций экскаваторов
1.1.Общая классификация и устройство одноковшовых гидравлических экскаваторов
1.2.Рабочее оборудование экскаваторов
1.3.Сменные рабочие органы
1.4.Система индикации одноковшовых экскаваторов
1.5.Механизмы поворота гидравлических экскаваторов
1.6.Механизмы передвижения и ходовые устройства гидравлических полноповоротных экскаваторов
1.7.Гидравлическая система
2.Обзор существующих машин высокой проходимости
3.Выбор и обоснование параметров экскаватора высокой проходимости
3.1.История развития экскаваторов
3.2.Анализ работы экскаваторов МТП-71(71А) способом бокового прохода
3.3.Требования к экскаватору высокой проходимости
3.4Разработка эскизного проекта
4.Расчет конструкции
4.1.Выбор исходных параметров
4.2.Расчет параметров гидропривода
4.3.Тяговый расчет экскаватора
4.4.Силовой расчет экскаватора
4.5.Кинематический расчет привода хода
4.6.Расчет рамы
5.Технология машиностроения
5.1.Анализ технологичности детали
5.2.Выбор типа производства
5.3.Выбор заготовки
5.4.Расчет припусков на механическую обработку
5.5.Расчет режимов резания и норм времени
6.Охрана труда и защита окружающей среды
6.1.Задачи в области охраны труда
6.2.Характеристика проектируемого объекта
6.3.Охрана труда при изготовлении деталей
6.4.Расчет экскаватора на устойчивость
7.Экономический раздел
7.1.Расчет себестоимости и цены техники
7.2.Расчет эксплуатационной производительности техники
7.3.Расчет годовых текущих затрат в сфере эксплуатации техники
7.4.Технико-экономическая оценка эффективности модернизации техники и затрат на ее эксплуатацию
Заключение

Техническая характеристика
Тип энергоустановки и рабочего оборудования ЭО-2621
Мощность двигателя, кВт 44
Вместимость ковша, м 0,4
Глубина копания, м 3
Радиус копания, м 5,3
Высота выгрузки, м 3
Рабочий цикл, с 18
Рабочее давление в гидросистеме, мПа 16
Скорость передвижения, км/ч 2,6
Параметры ходовой части, м
ширина гусеничного хода 5
длина по осям звездочек 5
ширина гусеничной ленты 0,75
Масса экскаватора, кг 11500

К чертежам нет спецификаций, совсем нет.

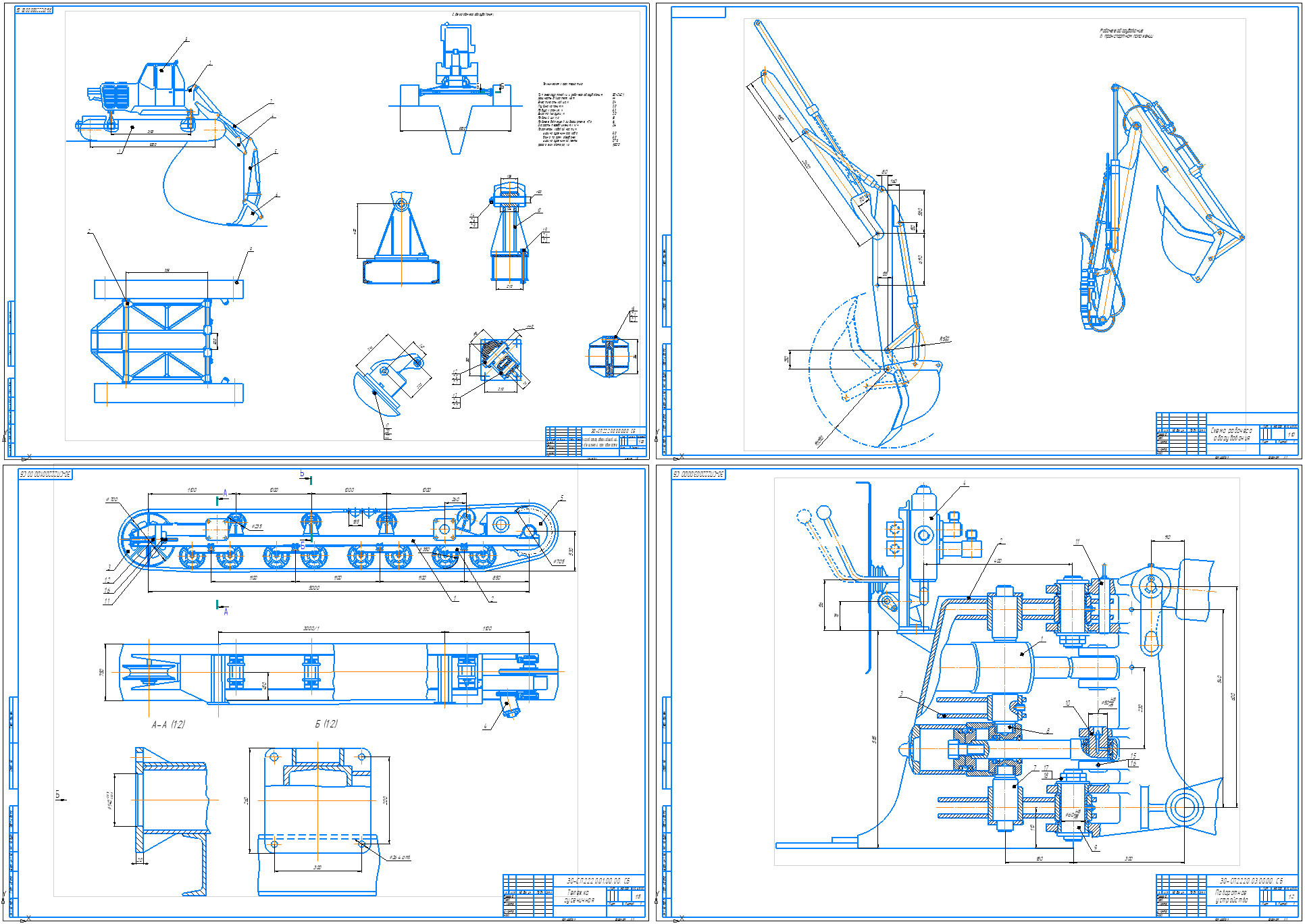

Состав: экскаватор повышенной проходимости (ВО), Схема рабочего оборудования (СБ), Поворотное устройство (СБ), Деталировка (Рама, Рукоять, Стрела, Тележка), Операционные эскизы, Экономический раздел, ПЗ, Таблица Экскаваторов (ПЗ), Спецификаций нет Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор одноковшовый повышенной проходимости

экскаватор/
экскаватор/готовые чертежи/
экскаватор/готовые чертежи/Операционные эскизы.cdw
экскаватор/готовые чертежи/Поворотное устройство.cdw
экскаватор/готовые чертежи/Рама.cdw
экскаватор/готовые чертежи/Рукоять.cdw
экскаватор/готовые чертежи/Стрела.cdw
экскаватор/готовые чертежи/Схема рабочего оборудования.cdw
экскаватор/готовые чертежи/Тележка.cdw
экскаватор/готовые чертежи/Экономический раздел.cdw
экскаватор/готовые чертежи/Экскаватор повышенной проходимости.cdw
экскаватор/Таблица Экскаваторы.docx
экскаватор/Экскаватор.docx
