Проектирование одноковшового экскаватора на базе трактора МТЗ-82

ФГОУ ВПО"Новочеркасская государственная мелиоративная академия"
Кафедра :"Машины и оборудование природообустройства "
Курсовой проект по дисциплине :"Машины и оборудование природообустройства и защиты окружающей среды"
На тему:"Проектирование одноковшового экскаватора на базе трактора МТЗ-82"
Новочеркасск 2013

Целью данной работы является прогнозирование направлений совершенствование конкретно заданной машины (в нашем случае экскаватор ЭО-2621). На основе изучения её существующей конструкции, сферы применения и имеющихся недостатков её работы.
Курсовой проект содержит 28 страниц пояснительной записки, 3 листа формата А1 графической части и спецификации к ним.
Техническая характеристика разработанной машины:
Мощность двигателя, кВт (л.с.) 59 (82)
Габариты (в транспортном положении), мм
Длина 7000/7800
Ширина 2500
Высота 3800

Обратная лопата
Геометрическая вместимость ковша, м3 0,25
Номинальная вместимость ковша, м3 0,3
Наибольшая кинематическая глубина копания, м 4,15
Наибольший радиус копания на уровне стоянки, м 5,3
Наибольшая высота выгрузки, м 3,2
Наименьшая продолжительность рабочего цикла, сек 16

Состав: Экскаватор 2621 (ОВ),Механизм поворота (СБ),Рабочее оборудование (СБ),Спецификация,Пояснительная записка Язык документа

Софт: КОМПАС-3D 12 SP2

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проектирование одноковшового экскаватора на базе трактора МТЗ-82

Механизм поворота 3.cdw

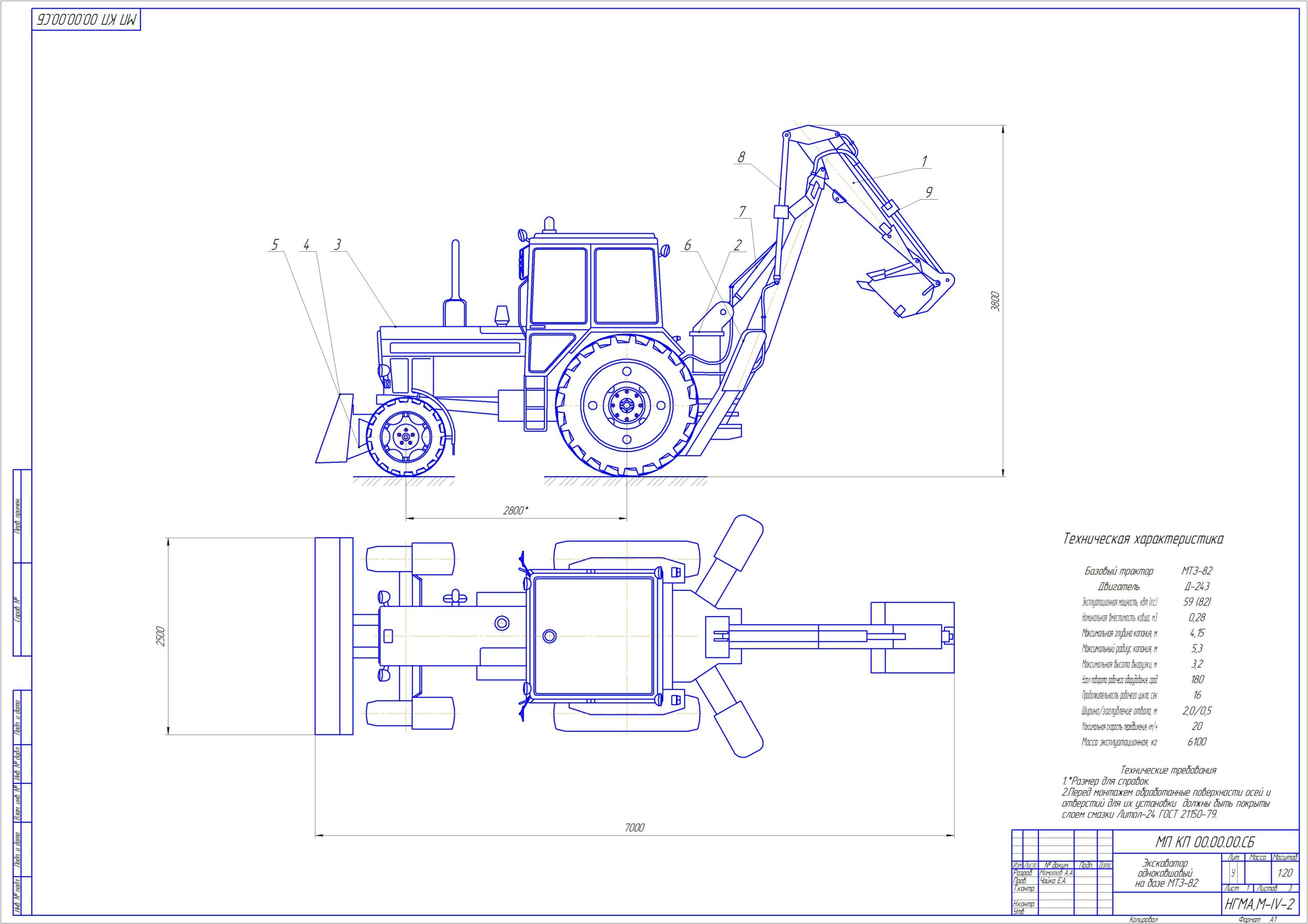

Общий вид
Рабочее оборудование 2.cdw
Спецификация\По механизму поворота V12.cdw
Спецификация\По механизму поворота1 V12.cdw
Спецификация\По рабочему оборудованию V12.cdw
Спецификация\По экскаваторуV12.cdw
Спецификация
Содержание.docx
ПЗ МиОП.docx
