Экскаватор цепной на базе МТЗ-82

СибАДИ Кафедра "Дорожные машины"
"Строительные и коммунальные машины"
на тему "Экскаватор цепной на базе МТЗ-82"
Омск, 2013

Спроектировать многоковшовый цепной траншейный экскаватор с гидроприводом рабочих органов на базе трактора МТЗ-82.
Непрерывная подача и напорное усилие на рабочем органе создаются поступательным движением тягача–базы. Трансмиссия рабочих органов выполнена гидромеханической. Привод отвального транспортера и рабочего органа осуществлен с помощью гидронасосов и гидромоторов. Регулирование скорости механизмов, имеющих гидропривод, осуществляется бесступенчато, дросселированием в системе маслопровода.
Экскаватор предназначен для разработки суглинков.
Глубина траншеи – 1,6 м,
Ширина траншеи – 0,3 м.

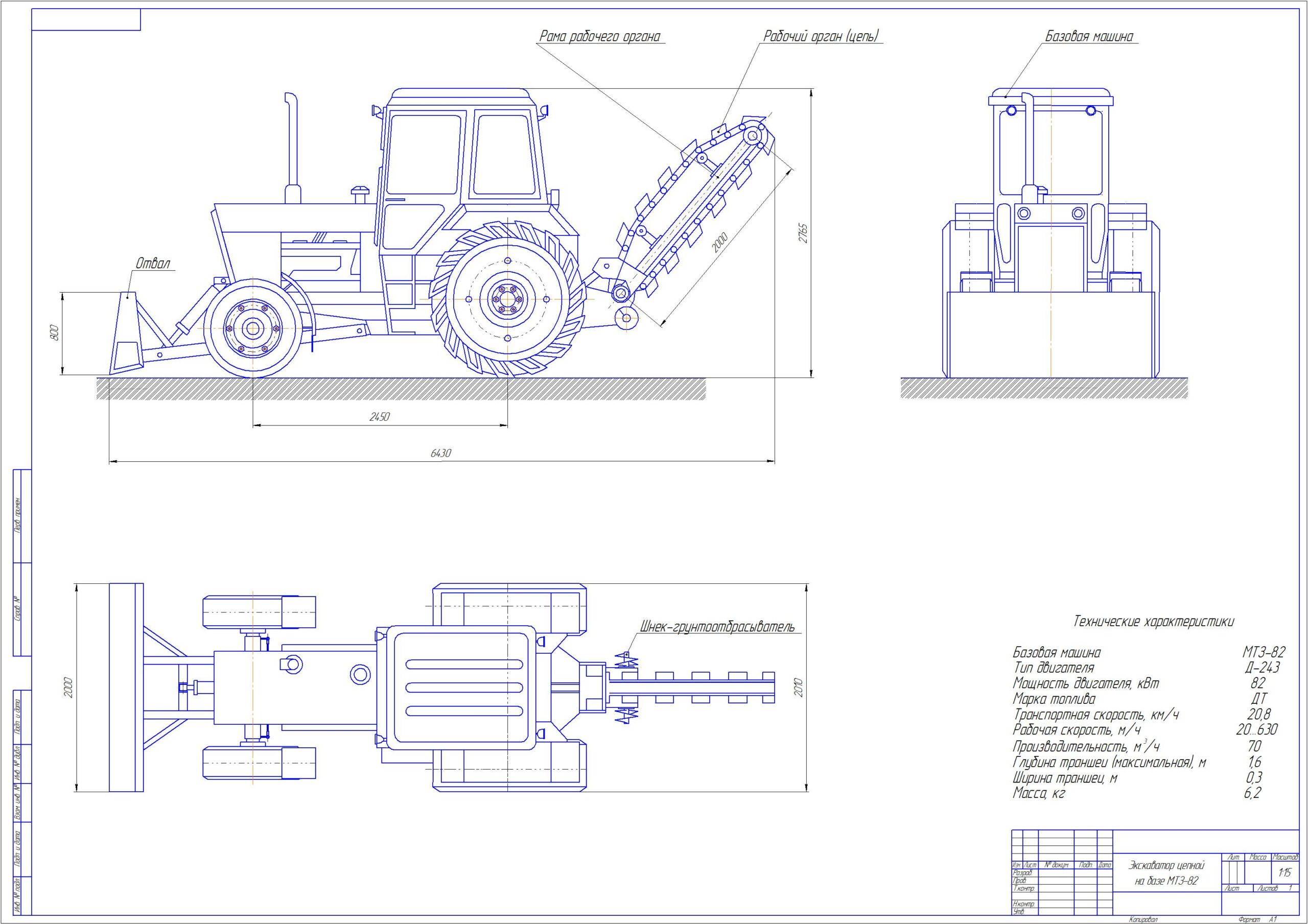

Состав: Вид общий (ВО), Цепь тяговая (СБ), схема гидравлическая. Язык документа

Софт: Компас-3D 12SP2

Файлы:

Каталог / Машиностроение и механика / Экскаватор цепной на базе МТЗ-82

Цепной экскаватор\МТЗ-82.cdw
Цепной экскаватор\МТЗ-82.docx
Цепной экскаватор\МТЗ2-3.cdw
Цепной экскаватор
