Экскаватор одноковшовый ЭО-3223

ФГБОУ ВО "СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ УНИВЕРСИТЕТ (СИБАДИ)"
Кафедра Техника для строительства нефтегазовых комплексов и инфраструктур
Курсовой проект по дисциплине Землеройные машины
На тему Экскаватор одноковшовый гусеничный 3 категории

В данной курсовой происходил расчет основным параметров экскаватора
1.Обзор и анализ конструкций. 4
2. Выбор основных параметров 9
2.1 Расчет параметров ковша 9
2.2 Выбор базовой машины 11
3. Расчет усилия копания. 13
4. Расчет параметров рабочего оборудования 14
5.Расчет механизмов управления 17
5.1. Копание поворотом ковша 17
5.2 Второй случай копание поворотом рукояти 19
5.3 Третий случай – определение усилий в цилиндре стрелы 21
5. Баланс мощности. 23
6.Расчет на прочность ……………………………………… . .. .. ..…………26
7. Заключение…………………………………………………………..……….28
Список использованных источников…………………………………..…..…29

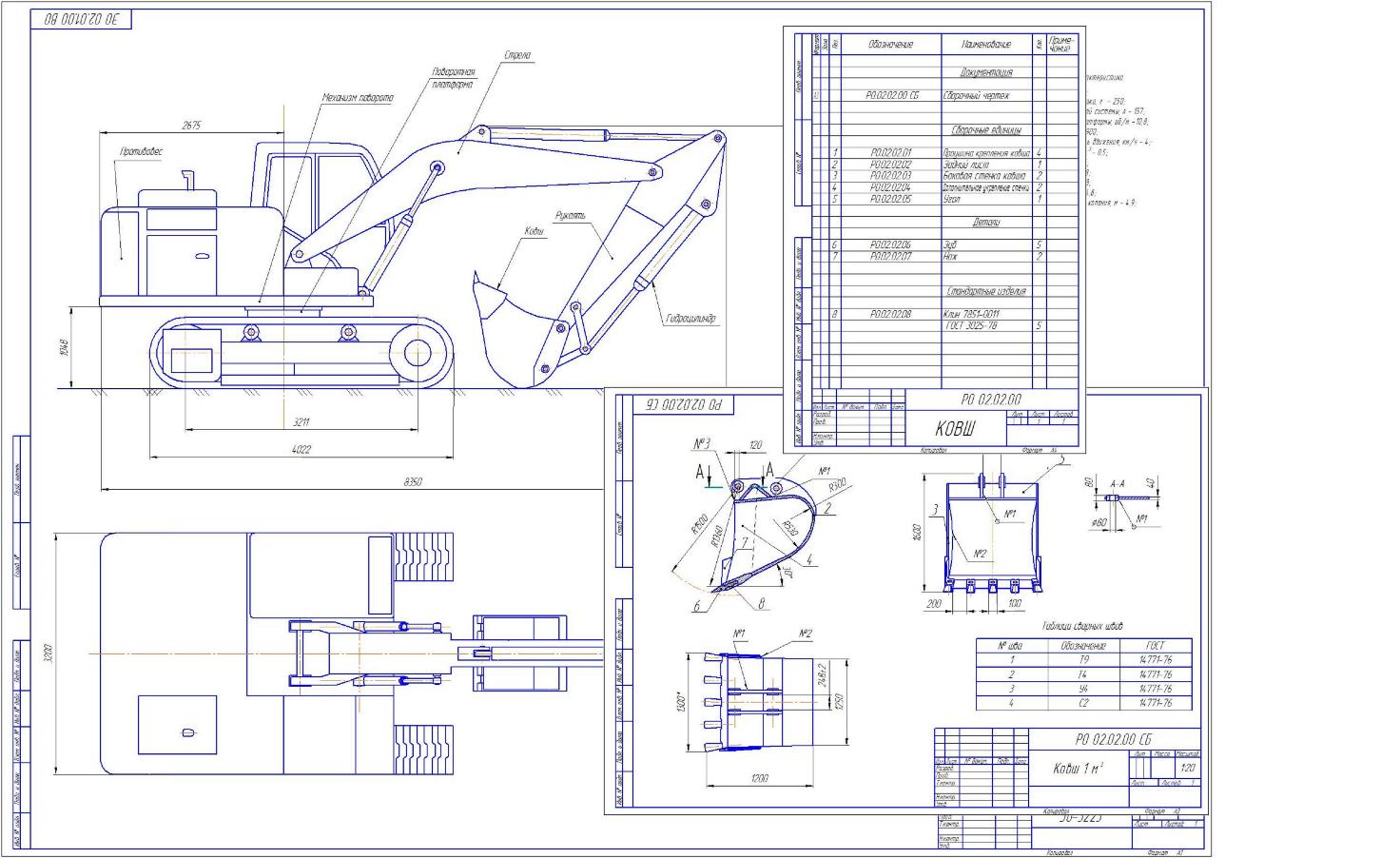

Графическая часть
Чертеж общего вида экскаватор
Сборочный чертеж ковша
Спецификация

Состав: Экскаватор (ВО) КОВШ(СБ) Язык документа

Софт: КОМПАС-3D 16

Файлы:
Курсовая\spetsif_kovsh.cdw
Курсовая\ковш _1.cdw
Курсовая\Курсач землеройки.docx
Курсовая\Общий вид.cdw
Курсовая
