Одноковшовый экскаватор

Сибирский автомобильно дорожный университет (СибАДИ)
Кафедра "ТНКИ" (нефти и газа)
Курсовой проект по дисциплине "Землеройные машины"
На тему "Одноковшовый экскаватор ЭО-3223"
Омск 2017

Исходные данные:
Мощность: 77 кВт
Двигатель: Д – 245.9
Масса: 15900 кг
Максимальная скорость передвижения: 4 км/ч
Объем ковша: 0,63 м3
Техническая производительность: 95 м3/ч

Содержание
Введение
1. Обзор и анализ конструкций
2. Выбор основных параметров
2.1 Расчет параметров ковша
2.2 Выбор базовой машины
2.3 Расчет усилия копания
2.4 Расчет параметров рабочего оборудования
2.5 Расчет механизмов управления рабочего оборудования
3. Баланс мощности
4. Расчет производительности
Заключение
Список использованных источников

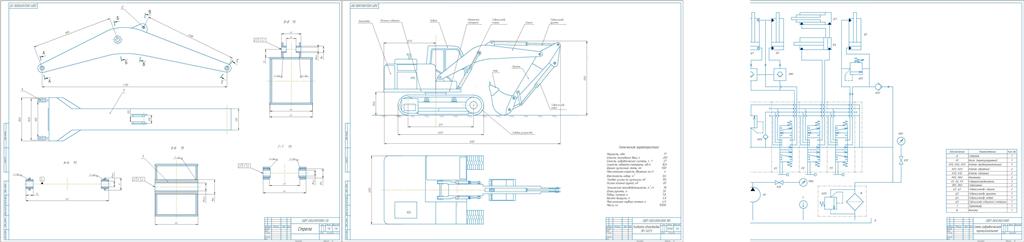

Состав: Экскаватор (ВО), Стрела (СБ), Спецификация,Гидравлическая схема, ПЗ Язык документа

Софт: КОМПАС-3D V16

Файлы:
Общий вид.cdw
СПЕЦИФИКАЦИЯ.cdw
Стрела.cdw
схема 5.cdw
ЭО.docx
