Экскаватор одноковшовый гусеничный

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
Кафедра «ТНКИ»
Курсовой проект по дисциплине "Машины для земляных работ"
На тему: Экскаватор одноковшовый гусеничный
Омск 2016

В данном проекте рассматривается одноковшовый гусеничный экскаватор.

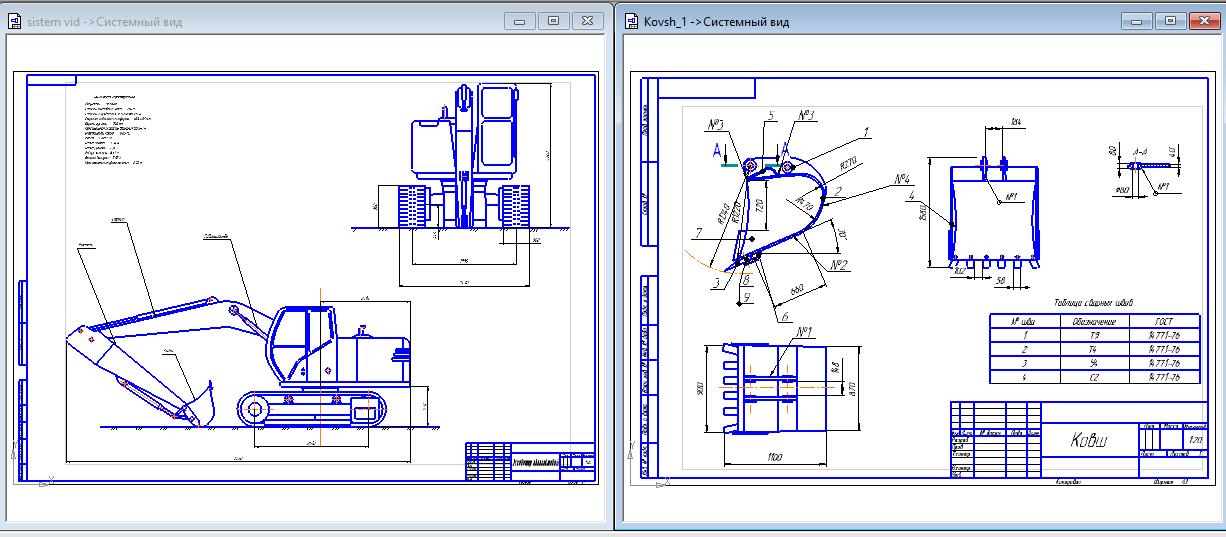

Графическая часть содержит общий вид экскаватора, его ковш и спецификацию.
Курсовой проект содержит 2 листа формата А4 графической части, 21 страниц пояснительной записки, содержащий 11 рисунков, 3 источника.

Технические характеристики:
Мощность 95,6кВт
Ёмкость топливного бака 250 л
Ёмкость гидравлической системы 157 л
Скорость поворота платформы 10,8 об/мин
Ширина гусениц 500 мм
Максимальная скорость движения 5.5 км/ч
Вместимость ковша 0,65 м3
Масса 19000 кг
Длина стрелы 5,38 м
Длина рукояти 2,83 м
Радиус копания 8,61 м
Высота выгрузки 5,92 м
Максимальная глубина копания 2,85 м

Состав: Общий вид экскаватора, Кран, Спецификация. Язык документа

Софт: КОМПАС-3D 15

Файлы:

sistem vid.cdw
zapiska.docx
spetsif_kovsh.cdw
Kovsh_1.cdw
