Южно-Российский государственный политехнический университет
Кафедра Строительно-дорожных машин
Курсовой проект по дисциплине Строительные, дорожные машины

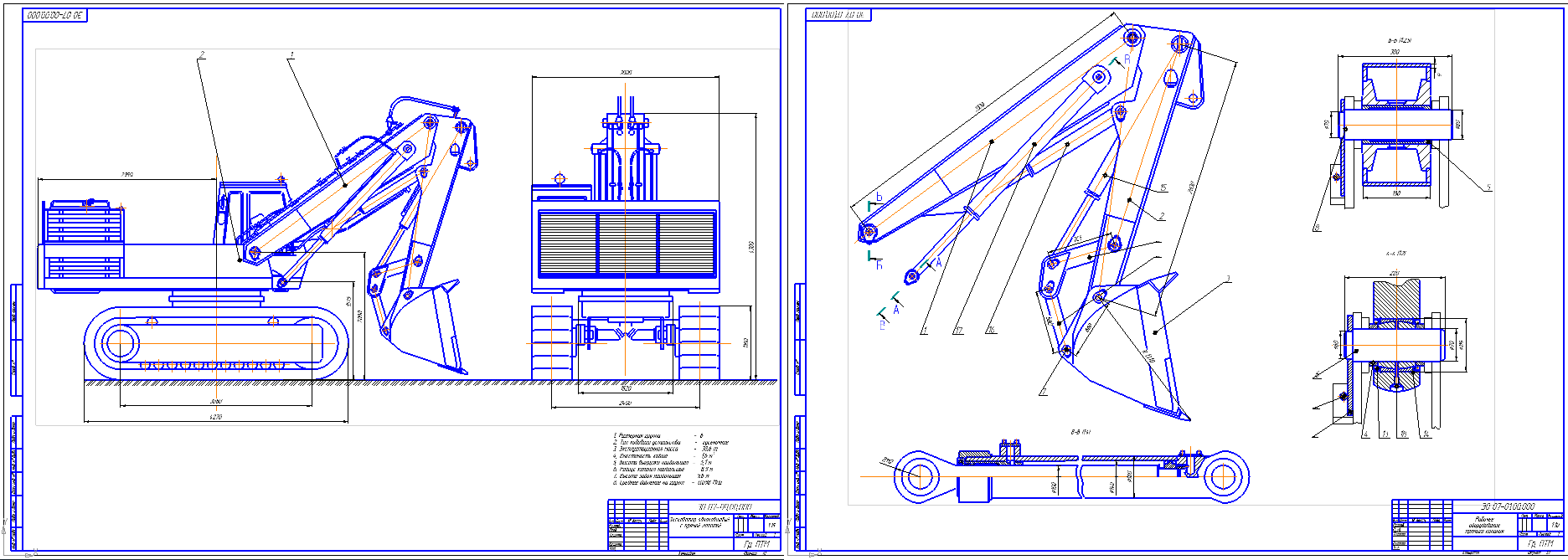

На тему; Экскаватор одноковшовый с прямой лопатой
Новочеркасск 2014
В данном курсовом проекте рассматриваются задачи по проектированию экскаватора одноковшового с прямой лопатой. Рассмотрены вопросы по выбору базы, определения параметров рабочего оборудования, и расчета гидроцилиндров для работы при соответствующих нагрузках. Проведена проверка по устойчивости
экскаватора к опрокидыванию. Параметры проектируемого экскаватора следующие: 1,6м3 -объем ковша, 8,9м -максимальный радиус копания, 9,6- высота забоя, 38,6 - масса экскаватора.
Содержание.
1. Определение основных размеров базы одноковшового экскаватора…………5
2. Определение линейных размеров рабочего оборудования одноковшовых экскаваторов…………………………..……….….6
3. Расчет элементов рабочего оборудования экскаваторов………………………7
4.Расчет гидроцилиндров рабочего оборудования………………………………..9
5.Силовая установка и гидропривод одноковшовых экскаваторов……………...11
6. Расчет устойчивости одноковшовых экскаваторов к опрокидыванию……….14
7.Размеры поперечного сечения рукояти и стрелы…………………….................16
8. Список литературы…………………………………………………...……….….20
