Воронежский государственный технический университет
Кафедра строительной техники и инженерной механики имени профессора Н.А.Ульянова
Курсовой проект по дисциплине «Строительная механика и металлические конструкции»
На тему: "Расчёт стрелы рабочего оборудования экскаватора прямая лопата"
Воронеж 2019
В данном проекте рассматривается расчет стрелы экскаватора.

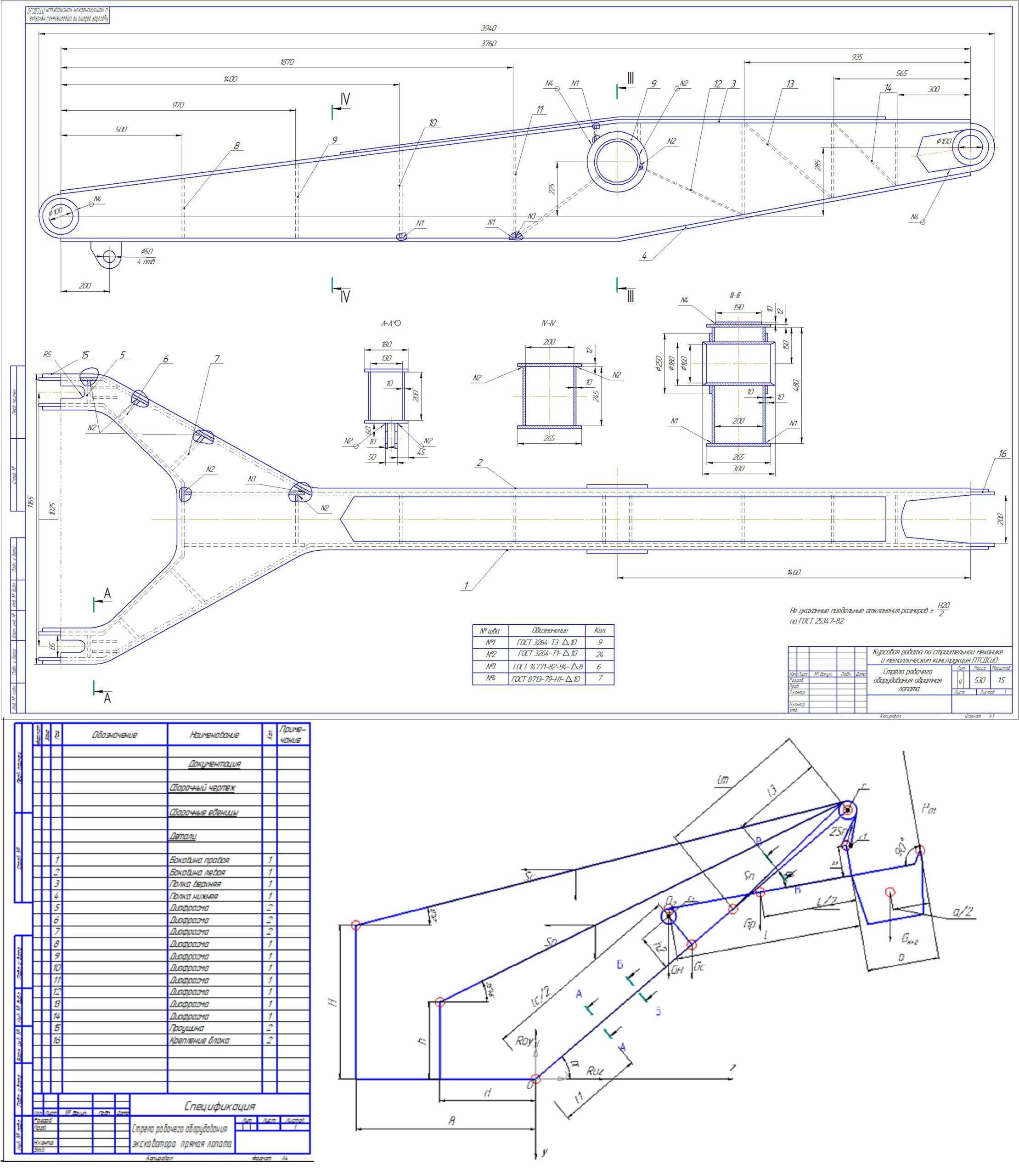

Курсовой проект содержит 1 лист формата А1 графической части, 20 страниц пояснительной записки и спецификация
Емкость ковша - 1,0 м³
Длина стрелы - 6,8 м
Содержание
Введение………………………………………………………………………….….3
1. Описание конструкции…………………………………………………………….4
2. Данные для расчёта…………………………..……………………………………5
3. Расчет внешних нагрузок…………………………………………………………6
4. Расчет внутренних усилий и определение напряжений в сечении………..8
4.1. Сечение I-I…………………………………………………………….……..…8
4.2. Сечение II-II……………………………………………..……………………11
4.3. Сечение III-III………………………………………………...……………….14
5. Расчет сварного шва……………………………………………………….…….17
Список используемой литературы ………….…………………...……………….20
