Одноковшовый экскаватор с обратной лопатой

Московский государственный строительный университет
Кафедра механизации строительства
Курсовой проект по дисциплине "Машины для земляных работ"
На тему: "Расчет основных параметров гидравлического экскаватора с рабочим оборудованием обратная лопата ЭО-4121"
Москва 2019

Исходные данные
Масса экскаватора 30 т.
Ковш тип 03
вместимость 1 м3
Ходовое устройство тип Гусеничное уширенное
давление на грунт 65 кПа
Параметры копания (не менее)
глубина копания 6,2 м
радиус копания 10,9 м
высота выгрузки 3,1 м
Расчетный грунт
вид суглинок
плотность 1,5 т/м3
удельное сопротивление копанию 130 кПа

Содержание

Введение
1. Размеры базовой части экскаватора
2. Параметры ковша
3. Линейные размеры стрелы и рукояти. Рабочие размеры
4. Определение реализуемой зоны и оптимальной глубины копания
5. Параметры привода рабочего оборудования. Выбор типоразмеров гидроцилиндров
и их привязка
6. Параметры насосно-силовой установки. Выбор типоразмеров насосов и первичного
двигателя
7. Параметры привода поворотной платформы и выбор типоразмера гидромотора
8. Параметры привода ходового устройства
9. Производительность экскаватора
Заключение
Список литературы

Состав: Ковш(СБ),Экскаватор(СБ),Спецификация(ковш,экскаватор) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Одноковшовый экскаватор с обратной лопатой

Ковш. Готовый.cdw

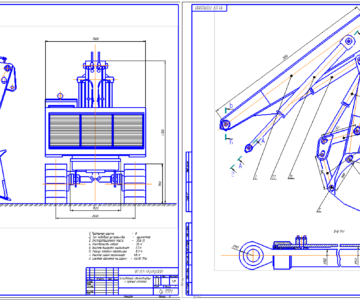

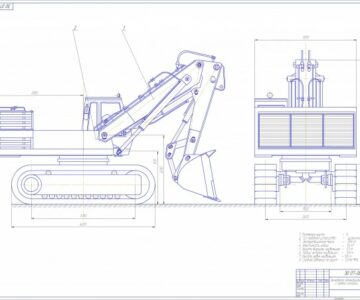

Экскаватор. Готовый.cdw
Спецификация к ковшу..spw
Спецификация к экскаватор.spw
Записка.docx
