Экскаватор одноковшовый гидравлический обратная лопата

Томский государственный архитектурно-строительный университет
Кафедра: «Строительные и дорожные машины»
Курсовой проект по дисциплине:«Машины для земляных работ».
На тему экскаватор одноковшовый гидравлический обратная лопата
Томск 2018

вместимость ковша q=1,35м3; наибольшая глубина копания Hк=7,7м; удельное сопротивление грунта копанию Ку=0,24 МПа; Машина аналог ЭО-5124

Содержание
1. Исходные данные 3
2. Конструкторская часть 4
2.1. Определение массы и размеров базовой части экскаватора 4
2.1.1. Масса экскаватора и вместимость ковша 4
2.1.2. Основные размеры базовой части экскаватора 6
2.1.3. Определение линейных размеров рабочего оборудования 8
Диапазон вариации параметров рабочего оборудования определяются по эмпирической зависимости 8
2.1.4. Построение рабочей зоны 13
2.1.5. Определение параметров гидроцилиндров 17
2.2. Расчет нагрузок на рабочее оборудование 18
2.2.1. Определение сопротивлений грунтов копанию 18
2.2.2. Расчет активных и реактивных сил и давлений в гидроцилиндрах рабочего оборудования при копании гидроцилиндром ковша 19
2.2.3. Определение активных сил на зубьях ковша 19
2.2.4. Определение реактивных сил и давлений в гидроцилиндре рукояти при копании поворотом ковша 22
2.2.5. Определение реактивных сил и давлений в гидроцилиндре стрелы при копании поворотом ковша 24
2.3. Расчет параметров механизма поворота 25
2.4. Расчет основных параметров механизма передвижения 28
2.5. Статический расчёт экскаватора 30
2.6. Определение технической производительности экскаватора 33
Используемая литература 35

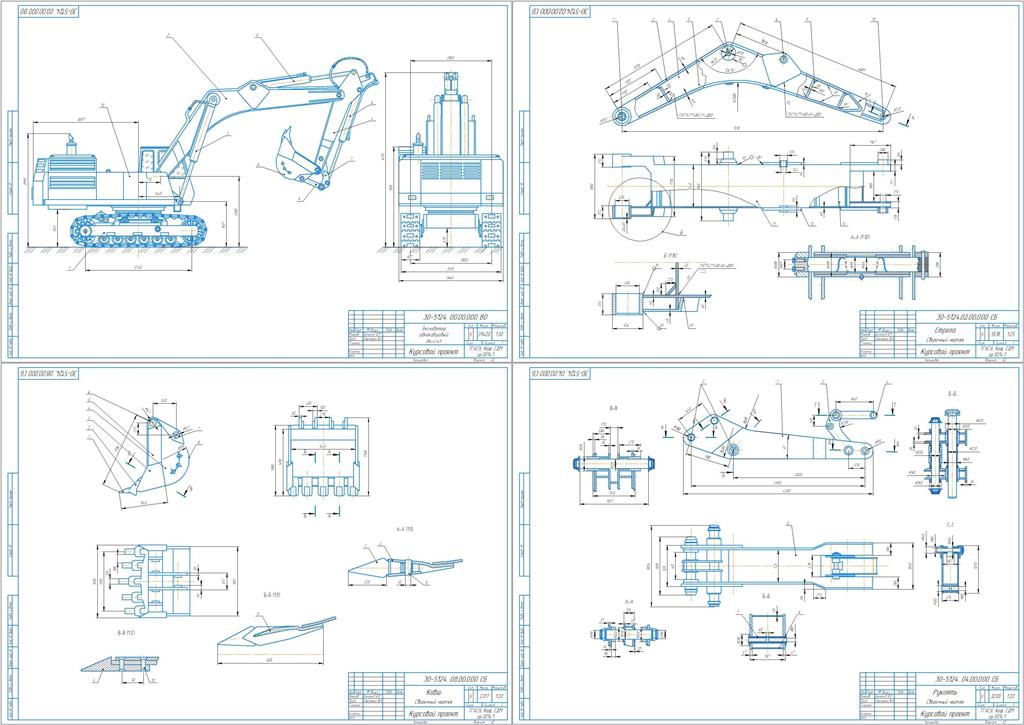

Состав: Эксковатор одноковшовый(ОВ), Ковш(СБ), Рукоять(СБ), Стрела(СБ), Спецификация, РПЗ. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор одноковшовый гидравлический обратная лопата

ЭО 5124/Ермаков Спецификация.doc
ЭО 5124/Ермаков.docx
ЭО 5124/Ковш.cdw
ЭО 5124/Общий вид.cdw
ЭО 5124/РУКОЯТЬ.cdw
ЭО 5124/стрела.cdw
