Экскаватор одноковшовый гусеничный Caterpillar 317

СибАДИ
Кафедра нефтегазовая и строительная техника
Курсовой проект по дисциплине "Конструкция и теория транспортно-технологических машин. Машины для земляных работ
На тему: " Экскаватор одноковшовый гусеничный"

Размерная группа - 3
Тип грунта - песок
Базовая машины - caterpillar 317
Объем ковша 0.7м3

Техническая характеристика Caterpillar 317
Мощность двигателя,кВт 74
Объём ковша, м 0,7
Максимальная высота выгрузки, м 8,4
Максимальная глубина копания, м 6,7
Эксплуатационая масса, кг 18700

Введение
1 Обзор и анализ конструкции
2 Определение основных параметров
2.1 Расчёт параметров ковша
2.2 Выбор базовой машины
3 Расчёт усилия копания
4 Расчёт параметров рабочего оборудования
5 Расчёт механизмов управления
5.1 Копание ковшом
5.2 Копание поворотом рукояти
5.3 Определение усилий в цилиндре стрелы
5.4 Баланс мощности
6 Расчёт на прочность
Заключение
Список использованных источников

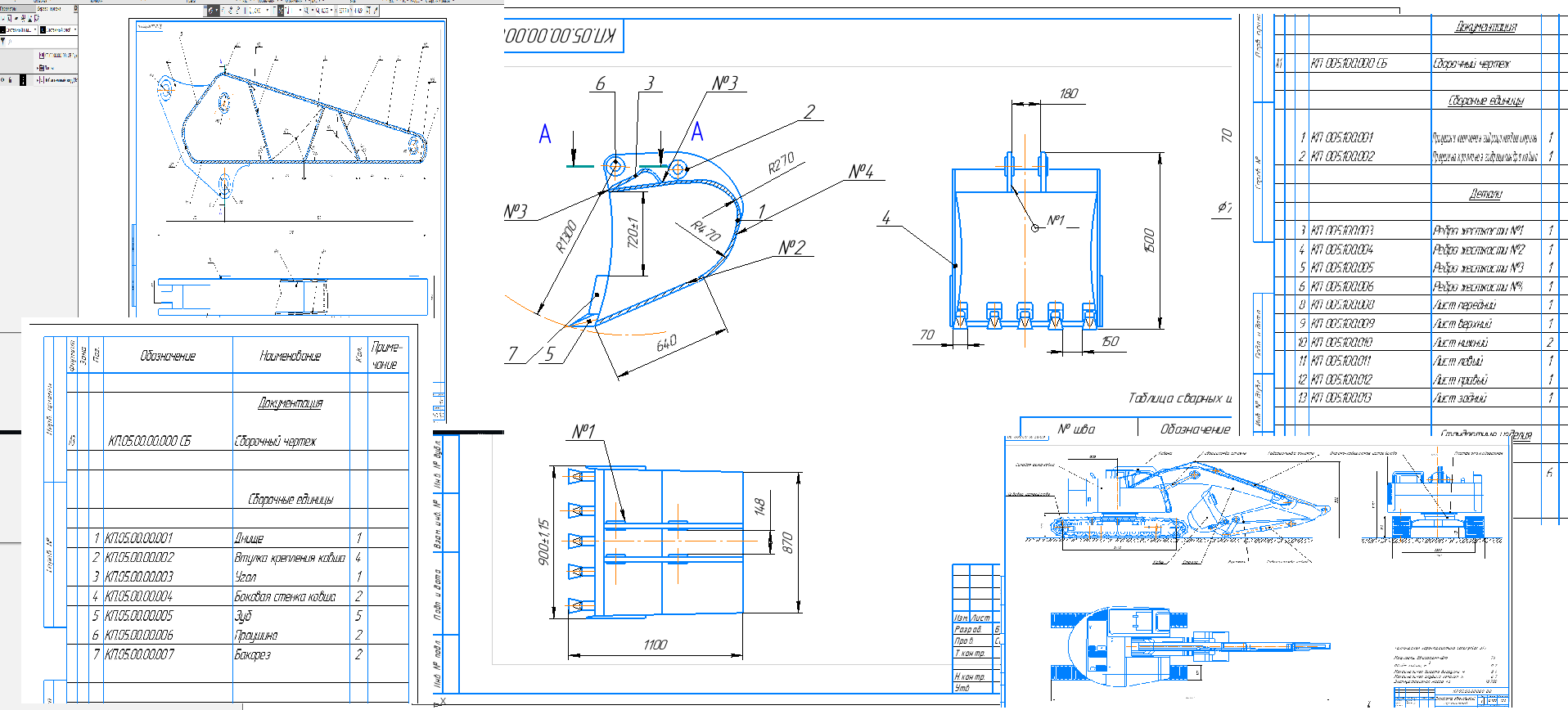

Состав: Ковш (СБ), Рукоять (СБ) Спецификация ковш, спецификация рукоять, Экскаватор ВО, ПЗ Язык документа

Софт: КОМПАС-3D 17SP1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор одноковшовый гусеничный Caterpillar 317

Экскаватор одноковшовый гусеничный/Графическая часть/Ковш .cdw
Экскаватор одноковшовый гусеничный/Графическая часть/Рукоять.cdw
Экскаватор одноковшовый гусеничный/Графическая часть/Спецификация ковш.cdw
Экскаватор одноковшовый гусеничный/Графическая часть/Спецификация рукоять.cdw
Экскаватор одноковшовый гусеничный/Графическая часть/Экскаватор ВО.cdw
Экскаватор одноковшовый гусеничный/Пояснительная записка.doc
Экскаватор одноковшовый гусеничный/Графическая часть
Экскаватор одноковшовый гусеничный
