BIM-марафон

Проектирование гусеничного экскаватора

Национальный Транспортный Университет, кафедра "Дорожных машин", специальность «Подъемно-транспортные, строительные, дорожные, мелиоративные машины и оборудование» , Киев 2013

1 Вихідні дані для проектування
2 Визначення основних параметрів екскаватора
2.1 Маса екскаватора і розміри ковша
2.2 Розміри базової частини екскаватора
2.3 Визначення маси вузлів екскаватора
2.4 Розміри робочого обладнання і робочої зони екскаватора
3 Визначення величини роботи, необхідної для переміщення елементів робочого обладнання
3.1 Визначення сили опору копанню поворотом ковша
3.2 Робота при копанні поворотом ковша
3.3 Визначення сили опору копанню поворотом рукоятки
3.4 Робота при копанні поворотом рукоятки
3.5 Робота при піднятті стріли
4 Визначення параметрів насосної установки і двигуна
5 Розрахунок механізму обертання платформи
6 Розрахунок приводу гусеничного рушія
7 Стійкість екскаватора при обладнанні зворотною лопатою

Вихідні дані для проектування
1 Категорія ґрунту – ІІІ.
2 Місткість ковша – 2 м3.
3 Щільність розроблювального ґрунту – 2000 кг/м3.
4 Допустимий граничний тиск на ґрунт – 90 кПа.
5 Кут внутрішнього тертя – 38.

Состав: Экскаватор (ВО), ковш(СБ), рукоять (СБ), спецификации, ПЗ (33л). Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Проектирование гусеничного экскаватора

Просмотр файлов
Екскаватор гусеничний\Вступ.doc
Екскаватор гусеничний\Зміст.doc

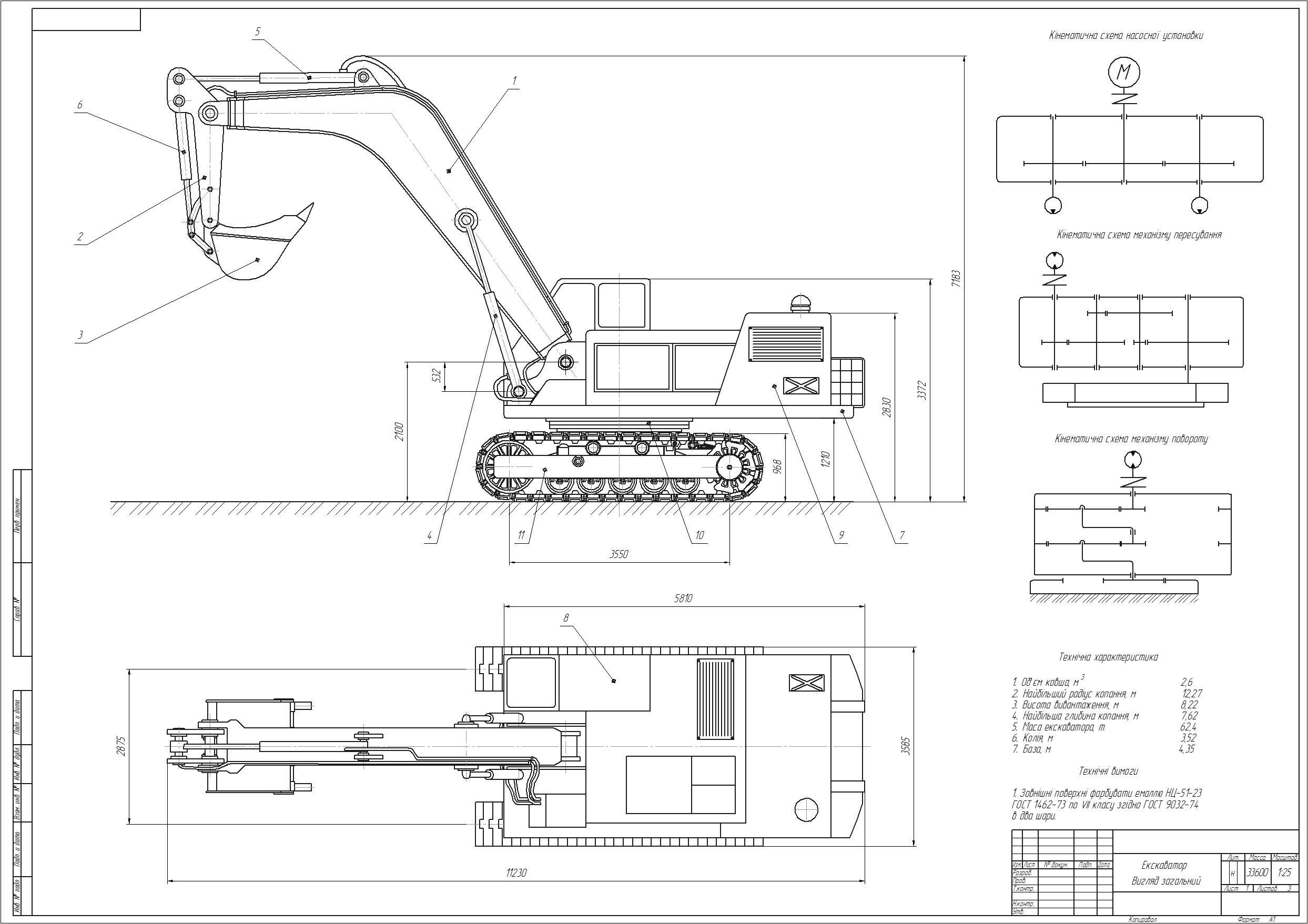

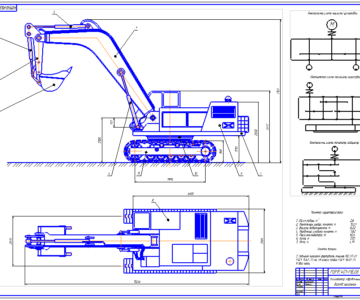

Екскаватор гусеничний\Кр\Екскаватор А1.cdw
Екскаватор гусеничний\Кр\Ківш А1.cdw
Екскаватор гусеничний\Кр\Рукоять А1.cdw
Екскаватор гусеничний\МЗР.doc
Екскаватор гусеничний\Сп\СП-Екскаватор.spw
Екскаватор гусеничний\Сп\СП-К_вш.spw
Екскаватор гусеничний\Сп\СП-Рукоять.spw
Екскаватор гусеничний\Кр
Екскаватор гусеничний\Сп
Екскаватор гусеничний
