Спайдер экскаватор "паук" одноковшовый

КИСИ, кафедра Строительных машин, дипломный проект, Киев 2014 год

СОДЕРЖАНИЕ
Вступление
1. Научно-исследовательская часть
1.1. Организация и проведение патентного поиска
1.2. Анализ патентных технических решений ходового оборудования одноковшового экскаватора
1.3. Обзор и анализ существующих технических решений экскаваторов
1.4. Использование строительной техники на спасательных и восстановительных работах при стихийных бедствиях
1.5. Описание конструкции и принцип работы проектируемого спайдер-экскаватора
2. Расчет основных параметров проектируемого спайдер-экскаватора
2.1. Исходные данные
2.2. Расчет геометрических параметров проектируемого спайдер-экскаватора
2.3. Расчет весовых параметров спайдер-экскаватора
2.4. Силовой расчет спайдер-экскаватора
2.5. Тяговый расчет при транспортном перемещении
2.6. Расчет необходимой мощности и выбор двигателя
2.7. Производительность экскаватора
2.8. Расчет системы управления ходового оборудования спайдер-экскаватора
3. Расчет на прочность
3.1. Исходные данные
3.2. Расчет гидроцилиндра опорной лапы
3.3. Расчет зубьев ковша на прочность
3.4. Расчет сварного соединения элементов переходного кронштейна
4. Техническая и производственная эксплуатация спайдер-экскаватора
4.1. Техническая эксплуатация экскаватора
4.2. Производственная эксплуатация экскаватора
5. Охрана труда и безопасность в чрезвычайных ситуациях
5.1. Охрана труда и техника безопасности при производственной эксплуатации экскаватора
5.2. Охрана труда и техника безопасности при технической эксплуатации экскаватора
5.3. Охрана окружающей среды при эксплуатации экскаватора
5.4. Разработка мероприятий по обеспечению охраны труда и безопасности в чрезвычайных ситуациях
5.5. Микроклимат рабочей зоны помещения
5.6. Загрязнение воздуха на рабочих местах
5.7. Освещенность на рабочем месте
5.8. Средства электробезопасности
5.9. Пожарная безопасность
5.10. Расчет спайдер-экскаватора на устойчивость
6. Технико-экономический расчет
6.1. Исходные данные
6.2. Определение годового объема работ
6.3. Расчет капитальных затрат
6.4. Расчет текущих затрат
6.5. Определение годового экономического эффекта
6.6. Определение удельной фондоемкости
6.7. Определение годовых эксплуатационных затрат
6.8. Снижение затрат на материалы
6.9. Расчет срока окупаемости
Выводы
Перечень использованных источников

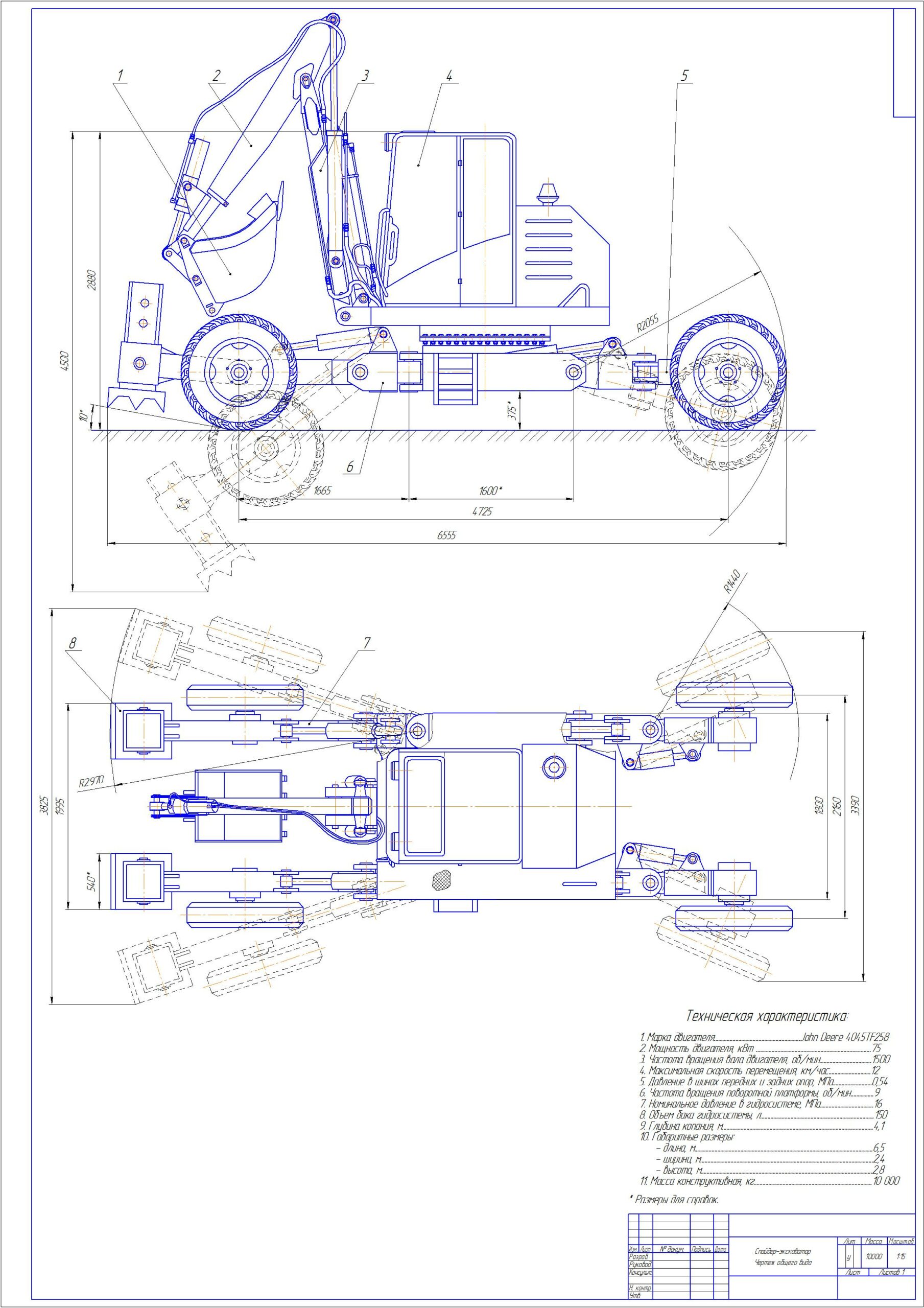

Техническая характеристика:
1. Марка двигателя John Deere 4045TF258
2. Мощность двигателя, кВт 75
3. Частота вращения вала двигателя, об/мин 1500
4. Максимальная скорость перемещения, км/час 12
5. Давление в шинах передних и задних опор, МПа 0,54
6. Частота вращения поворотной платформы, об/мин 9
7. Номинальное давление в гидросистеме, МПа 16
8. Объем бака гидросистемы, л 150
9. Глубина копания, м .4,1
10. Габаритные размеры:
- длина, м 6,5
- ширина, м 2,4
- высота, м 2,8
11. Масса конструктивная, кг 10 000
