Одноковшовый гидравлический экскаватор, прототип ЭО-4121Б

Федеральное агентство железнодорожного транспорта Сибирский государственный университет путей сообщения
Кафедра «Технология транспортного машиностроения и эксплуатация машин»
Курсовой проект по дисциплине «Строительные и дорожные машины»
На тему: Расчет основных параметров экскаватора
Новосибирск 2015

Исходные данные: объем ковша обратной лопаты 0.9 м3
В качестве прототипа выбран экскаватор ЭО-4121Б.В качестве прототипа выбран экскаватор ЭО-4121Б.
Техническая характеристика спроектированной машины
1. Мощность двигателя, кВт 132
2. Давление в основной системе, МПа 25
3. Масса экскаватора, т 23,3
4. Вместимость ковша, м 0,9
5. Передаточное отношение бортового редуктора привода хода 30

Содержание
1 Назначение, схема общего устройства, описание работы маши-ны
2 Описание гидравлической схемы маши-ны
3 Определение размеров ковша и эскизная компоновка в масштабе
4 Определение массы экскаватора
5 Расчет базы и колеи
6 Определение размеров рабочего оборудования и проверка несущей способности и жёсткости его элемен-тов
7 Определение параметров механизмов управления рабочим оборудованием
8 Расчёт механизма привода хода
9 Расчёт механизма поворота
10 Расчет мощности и выбор дизеля
11 Определение производительности насосной установ-ки
12 Определение производительности машины
Список источников

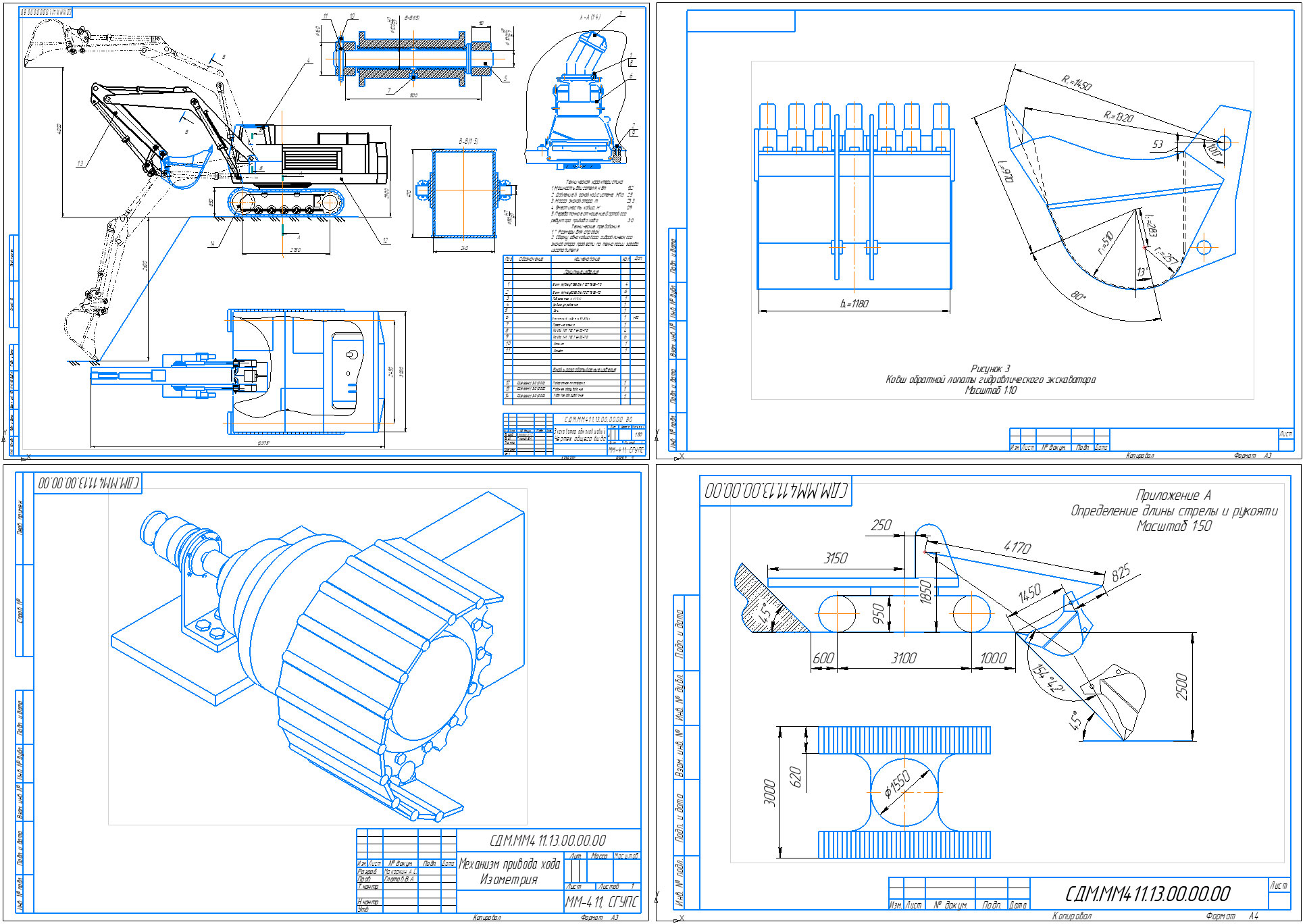

Состав: Гидросхема, Экскаватор (ВО), Ковш, Стрела и рукоять, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Одноковшовый гидравлический экскаватор, прототип ЭО-4121Б

гидросхема.cdw
изометрия.cdw
Ковш 11.cdw
механизм привода хода.cdw
общий вид.cdw
Стрела и рукоять.cdw
kursak_SDM_papa.doc
