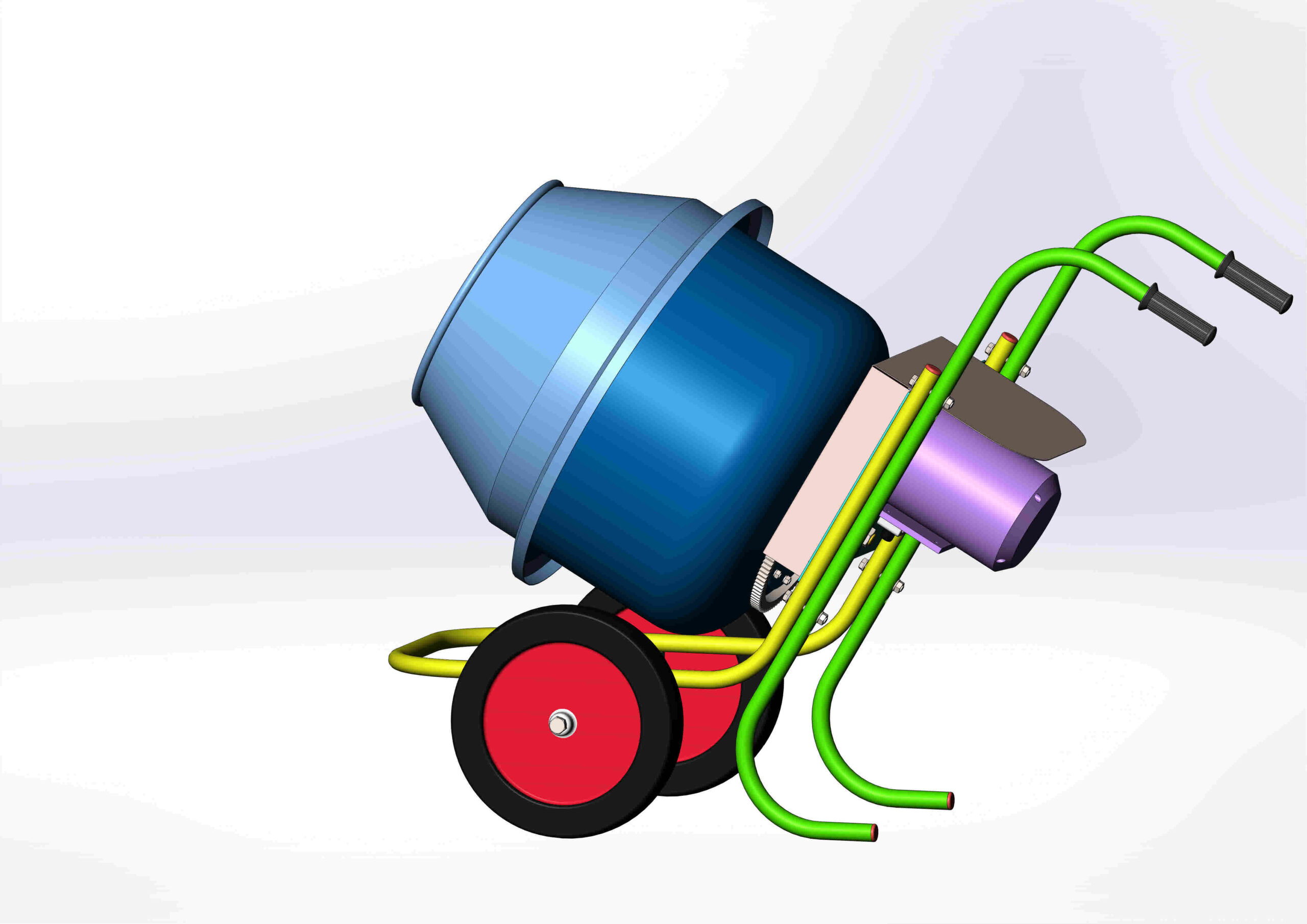

Бетономешалка переносная на колесном ходу

Бетономешалка с частотой вращения — 20 оборотов в минуту. С двигателем АИРЕ71С4, мощность — 1,1 кВт (1,5 лс)., частота вращения — 1500 оборотов в минуту, питание — 220 вольт. Передача с двигателя на шкив ременная.

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация, 3D- модель

Софт: SolidWorks 2016 SP1.0

Файлы:
втулка колеса С85(32) .SLDPRT
Рама СБ.SLDDRW
Ось 04.SLDPRT
Основание рамы.SLDPRT
Колесо С85 (32).SLDPRT
Заглушка пластик внутренняя ф26.SLDPRT
Шестерня большая.SLDDRW
Основание рамы.SLDDRW
Кожух.SLDDRW
Шайба емкости.SLDDRW
Ремень 6 PJ 711.SLDPRT
шкив 154..SLDPRT
Колесо PR2400-16 (S).SLDPRT
Рама СБ.SLDASM
Плита.SLDDRW
Фланец.SLDDRW
Ручка.SLDPRT
Гайка М12 Дин 6334.SLDPRT
Вал емкости.SLDDRW
Шкив ведущий.SLDDRW
Рукоять.SLDPRT
Емкость верхняя.SLDPRT
Вал.SLDPRT
Обечайка шкива.SLDDRW
Емкость СБ.SLDDRW
Емкость нижняя.SLDPRT
Шайба шестерни ведущей.SLDPRT
Труба Ду32.SLDDRW
Шкив ведомый.SLDASM
Корпус подшипника СБ.SLDASM
Шестерня малая...sldprt
Дигатель АИРЕ71С4.SLDPRT
Шкив ведущий.SLDPRT
ось .SLDPRT
Бетономешалка.SLDASM
Труба 40х20х2.SLDPRT
Фланец нижний.SLDPRT
Шестерня малая...SLDDRW
Шайба емкости.SLDPRT
Ось.SLDPRT
Вал емкости.SLDPRT
Подшипниковый узел.SLDDRW
Шпонка.SLDPRT
Бетономешалка.SLDDRW
Шайба.SLDPRT
Коух.SLDPRT
Емкость СБ.SLDASM
Обечайка шкива.SLDPRT
Кожух.SLDPRT
Шкив ведомый.SLDDRW
Колесо.SLDPRT
Ремень 0-710 ГОСТ 1284.2-87.SLDPRT
Труба 40х20х1,5.SLDPRT
Подшипниковый узел.SLDASM
Гайка М20 Дин 6334.SLDPRT
Шестерня большая.sldprt
шкив 54 нов ..SLDPRT
Вал.SLDDRW
Диск шкива.SLDPRT
Труба Ду32.SLDPRT
Гайка М16 Дин 6334.SLDPRT
Шайба шестерни ведущей.SLDDRW
Корпус подшипника СБ.SLDDRW
Диск шкива.SLDDRW
Ручка.SLDDRW
Фланец.SLDPRT
Плита.SLDPRT
Шпонка 6х6х23.SLDPRT
ВКИ.SLDPRT
