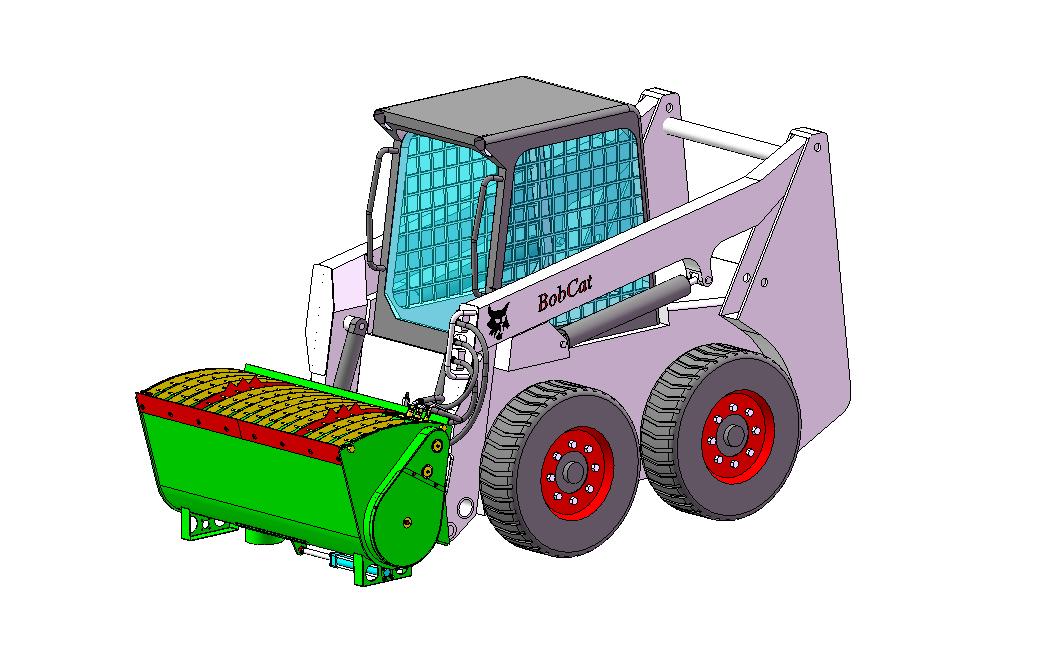

Бетоносмеситель на базе минипогрузчика СМ-44.00.000СБ

Бетоносмеситель СМ-44.00.000СБ – надежное и производительное оборудование, которое позволяет замешивать, перемещать и выгружать бетонные смеси быстрее, чем при применении стационарных бетоносмесителей, роторная система смешения – повышает качество перемешивания приготавливаемых смесей с помощью минипогрузчиков, имеющих систему крепления типа Bob-Tach.
Бетоносмеситель представляет собой ковш, на котором смонтированы все узлы и детали. На боковинах ковша с помощью болтов закреплены через прокладки подшипниковые опоры шнека, в которых установлены полуоси шнека. С левой стороны, в расточке полуоси шнека под крышкой с помощью болта закреплен вал ведомого колеса, соединенного с ведущей шестерней на приводном валу через паразитную шестерню. Муфта ведущей шестерни и ось паразитной шестерни установлены с помощью подшипников скольжения в расточках боковины и опор ковша. Муфта ведущей шестерни через шпонку соединена с валом гидромотора МГП-200, закрепленного на этой же боковине ковша. Гидромотор сверху закрыт крышкой с резиновыми уплотнениями, через которые герметично выведены штуцера для подвода гидравлической жидкости и отвода ее на слив.
На боковинах ковша сверху с помощью осей шарнирно закреплена защитная решетка.
На передней стенке ковша винтами закреплены ножи.
На дне ковша в направляющих установлен шибер с цилиндрическим выпускным патрубком и ушком. Между ушком и стойкой ковша закреплен гидроцилиндр.
С тыльной стороны задней стенки ковша имеется крепление системы Bob-Tach для установки на мини погрузчик.
На задней стенке ковша сверху и слева на платиках закреплены также элементы гидроуправления бетоносмесителем
Техническая характеристика
• Объем выработки, л ......................................................... 275
• Фракция щебня макс. мм ................................................. 30…40
• Вместимость ковша, л ..................................................... 330
• Рабочая ширина, мм ........................................................ 1450
• Высота загрузки ковша, мм ........................................... 758
• Время смешивания, мин ................................................... 3
• Скорость вращения шнека, об/мин ................................ 47
• Скорость открывания шибера, м/мин ........................... 24
• Ход шибера, мм ................................................................ 200
• Высота зубцов для вспарывания мешков, мм ............... 36
• Максимальное рабочее давление масла, кгс/см2 .......... 150
• Рабочая подача масла на мотор и цилиндр, л/мин ....... 30
• Диаметр шнека, мм ........................................................ 400
• Диаметр разгрузочного окна, мм .................................. 174
• Диаметр гидроцилиндра, мм .......................................... 40
• Передаточное отношение прямозубчатой передачи ... 3
• Угол открытия защитной решетки, град ……………… 115
• Напряжение питания, В .................................................. 12
• Система крепления к погрузчику ………………………... Bob-Tach
• Габаритные размеры В×L×Н,мм ........................ 1566×831×804
• Вес бетоносмесителя, кг ................................................ 375
• Способ управления мотором и цилиндром ... ручной из кабины погрузчика
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Бетоносмеситель на базе минипогрузчика СМ-44.00.000СБ

ДКМ 16х90.SLDASM
Рукав РВД 8.2.2-S19- 1500, 90°
Рукав РВД
Рукав РВД
Рукав РВД
Рукав РВД
СМ-42.01.100-01СБ Кронштейн.SLDASM
СМ-42.01.100СБ Кронштейн.SLDASM
СМ-44.00.000СБ Бетоносмеситель.SLDASM
СМ-44.01.000СБ Ковш.SLDASM
СМ-44.02.000СБ Шнек.SLDASM
СМ-44.03.000СБ Шибер.SLDASM
СМ-44.04.000СБ Решетка.SLDASM
СМ-44.05.000СБ Крышка.SLDASM
СМ-44.06.000 СБ Трубопровод.SLDASM
СМ-44.06.000СБ Блок гидравлический.SLDASM
СМ-44.07.000 СБ Трубопровод.SLDASM
СМ-44.08.000 СБ Трубопровод.SLDASM
СМ-44.09.000 СБ Трубопровод.SLDASM
СМ-44.10.000 СБ Трубопровод.SLDASM
Болт М12-8gх150.66.019 ГОСТ 7798-70.SLDPRT
Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Болт М12-8gх33.36.019 ГОСТ 7798-70 .SLDPRT
Болт М6-8gх40.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх10.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх50.36.019 ГОСТ 7798-70.SLDPRT
1.12-6g35.56.019 17475-80.SLDPRT
Винт М5-6е x 45.109.40Х.019 ГОСТ 11738-84.SLDPRT
Винт М6 x 40 ГОСТ 11738-84.SLDPRT
Гайка 12-22х1,5.SLDPRT
Гайка 16-27х1,5 S-32.SLDPRT
Гайка S-19-16х1,5.SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гидромотор МГП-200 Омскгидропривод.SLDPRT
Гидрораспределитель HD3-ES-1LLb-012C-20 aidro.SLDPRT
Гидрораспределитель HD5-ES-1LLb-024C-20 aidro.SLDPRT
樫 GNS 4025200 "Pnevmolux-Hydraulic".SLDPRT
Дроссель VSRB 12) 1-2'' BSP ООО ГИДРОНТ.SLDPRT
Кольцо 008-011-19-2-2 ГОСТ 9833-73.SLDPRT
Кольцо 012-015-19-2-2 ГОСТ 9833-73.SLDPRT
Кольцо 055-063-46-2-2 ГОСТ 9833-73.SLDPRT
Кольцо 065-073-46-2-2 ГОСТ 9833-73.SLDPRT
Кольцо 075-083-46-2-2 ГОСТ 9833-73.SLDPRT
Кольцо В100 ГОСТ 13941-86.SLDPRT
Кольцо В120 ГОСТ 13941-86.SLDPRT
Масленка 1.2.Ц
Минипогрузчик Bobcat.SLDPRT
Муфта МЕ-12.SLDPRT
Муфта МЕ-8.SLDPRT
Муфта ММ-16 2SN.SLDPRT
Ниппель H-16-32x90 со сферой ДКМ.SLDPRT
Ниппель угловой 12-60.SLDPRT
Ниппель угловой 12.SLDPRT
НиппельН-8-19x90 со сферой ДКМ.SLDPRT
ПК-1.07.002 Гайка S-19-16х1,5.SLDPRT
ПК-1.07.003 Ниппель.SLDPRT
Подшипник 211 ГОСТ8338-75.SLDPRT
Подшипник 213 ГОСТ8338-75.SLDPRT
Предохранительный клапан VMP B L10-12 TS.S AC ООО ГИДРОНТ.SLDPRT
Редукционный клапан VRPRL 12 TS.S-ac Oleostar ООО ГИДРОНТ.SLDPRT
Рукав 12 (2SN) 1500.SLDPRT
Рукав 12 (2SN) 1800.SLDPRT
Рукав 12 (2SN) 500 ГОСТ 6286.SLDPRT
Рукав 12 (2SN) 650.SLDPRT
Рукав 8 (2SN) 1500 ГОСТ 6286.SLDPRT
СМ-41.00.012-01 Фитинг ввертной 1-2-22х1,5.SLDPRT
СМ-41.00.013-01 Шайба медная21.SLDPRT
СМ-41.00.013-02 Шайба медная14.SLDPRT
СМ-41.01.102 Боковина.SLDPRT
СМ-42.01.101-01 Стенка задняя.SLDPRT
СМ-42.01.101 Стенка задняя.SLDPRT
СМ-42.03.004 Косынка.SLDPRT
СМ-42.03.005 Планка.SLDPRT
СМ-42.03.006-01 Планка.SLDPRT
СМ-42.03.006 Планка.SLDPRT
СМ-43.00.006 Кольцо.SLDPRT
СМ-43.01.004 Ребро-указатель.SLDPRT
СМ-44.00.001 Нож.SLDPRT
СМ-44.00.002 Штуцер.SLDPRT
СМ-44.00.003 Шайба.SLDPRT
СМ-44.00.004 Болт.SLDPRT
СМ-44.00.005-01 Шестерня паразитная
СМ-44.00.005 Шестерня 16х8.SLDPRT
СМ-44.00.006-01 Корпус.SLDPRT
СМ-44.00.006 Корпус.SLDPRT
СМ-44.00.007 Прокладка.SLDPRT
СМ-44.00.008 Кольцо.SLDPRT
СМ-44.00.009 Колесо 48х8.SLDPRT
СМ-44.00.010 Вал.SLDPRT
СМ-44.00.011 Штуцер
СМ-44.00.012 Фитинг ввертной 20х1,5.SLDPRT
СМ-44.00.013-01 Шайба медная16.SLDPRT
СМ-44.00.013 Шайба медная20.SLDPRT
СМ-44.00.014-01 МуфтаSLDPRT.SLDPRT
СМ-44.00.014 МуфтаSLDPRT.SLDPRT
СМ-44.00.015-01 Втулка.SLDPRT
СМ-44.00.015-02 Втулка.SLDPRT
СМ-44.00.015 Втулка.SLDPRT
СМ-44.00.016 Крышка.SLDPRT
СМ-44.00.017 Уплотнение.SLDPRT
СМ-44.00.018 Уплотнение.SLDPRT
СМ-44.00.019 Штуцер 1-2.SLDPRT
СМ-44.00.020 Тройник 1-2.SLDPRT
СМ-44.00.021 Плита.SLDPRT
СМ-44.00.022 Штуцер.SLDPRT
СМ-44.00.023 Крест 1-2.SLDPRT
-44.00.024 ன 1-2161,5.SLDPRT
СМ-44.01.001 Дно.SLDPRT
СМ-44.01.002-01 Боковина.SLDPRT
СМ-44.01.002 Боковина.SLDPRT
СМ-44.01.003-01 Стенка.SLDPRT
СМ-44.01.003 Стенка.SLDPRT
СМ-44.01.004 Ребро.SLDPRT
СМ-44.01.005 Стойка.SLDPRT
СМ-44.01.006 Опора.SLDPRT
СМ-44.01.007-01 Ребро.SLDPRT
СМ-44.01.007 Ребро.SLDPRT
СМ-44.01.008 Направляющая.SLDPRT
СМ-44.01.009 Обечайка.SLDPRT
СМ-44.01.010 Опора.SLDPRT
СМ-44.01.011 Опора.SLDPRT
СМ-44.01.012 Стенка.SLDPRT
СМ-44.01.013 Стенка.SLDPRT
СМ-44.01.014 Стенка.SLDPRT
СМ-44.01.014 Фланец.SLDPRT
СМ-44.01.015 Опора.SLDPRT
СМ-44.01.016 Опора.SLDPRT
СМ-44.02.001 Вал.SLDPRT
СМ-44.02.002-01 Полуось.SLDPRT
СМ-44.02.002 Полуось.SLDPRT
СМ-44.02.003-01 Полуось.SLDPRT
СМ-44.02.003 Полуось.SLDPRT
СМ-44.02.004-01 Лопасть винтовая .SLDPRT
СМ-44.02.004 Лопасть винтовая .SLDPRT
СМ-44.03.001 Заслонка.SLDPRT
СМ-44.03.002 Патрубок.SLDPRT
СМ-44.03.003 Ушко.SLDPRT
СМ-44.03.004 Ребро.SLDPRT
СМ-44.04.001-01 Ребро.SLDPRT
СМ-44.04.001-02 Ребро.SLDPRT
СМ-44.04.001-03 Ребро.SLDPRT
СМ-44.04.001 Боковина.SLDPRT
СМ-44.04.002-01 Ребро.SLDPRT
СМ-44.04.002-02 Ребро.SLDPRT
СМ-44.04.002 Ребро.SLDPRT
СМ-44.05.001 Крышка.SLDPRT
СМ-44.05.002 Обечайка.SLDPRT
СМ-44.06.001 Патрубок.SLDPRT
СМ-44.06.001 Плита.SLDPRT
СМ-44.07.001 Патрубок.SLDPRT
СМ-44.08.001 Патрубок.SLDPRT
СМ-44.09.001 Патрубок.SLDPRT
СМ-44.10.001 Патрубок.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12.0112 ГОСТ 11371-78.SLDPRT
Шайба 5 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Шпонка 14х9х36 ГОСТ 23360-78.SLDPRT
Шпонка 14х9х50 ГОСТ 23360-78.SLDPRT
