Бетоносмеситель СБ-247Б

Учреждение образования «Гомельский государственный дорожно-строительный колледж имени Ленинского комсомола Белоруссии»
«Проект модернизации роторного бетоносмесителя СБ-247 в ОАО Гомельжелезобетон»
Гомель 2006

Модернизируемый смеситель состоит из цилиндрического корпуса , выполненного в виде чаши с крышкой , ротора , приводимого во вращение от электродвигателя через муфту , входного вала , редуктора с вращающимся корпусом, жестко соединенным с чашей выходным валом . Электродвигатель установлен на фланце редуктора через упругие элементы , соединенные с фланцами крышки . Ротор с перемешивающими лопастями , зачистными скребками и и дополнительными перемешивающими элементами, выполненными в виде прямых усеченных конусов, расположенных один над другим и смонтированных на вертикальных стойках, закреплен непосредственно на вращающемся корпусе редуктора. Усеченные конусы установлены на роторе с возможностью регулирования величины заглубления. В днище чаши смесителя размещен разгрузочный клапан с приводом от пневмоцилиндра , а в верхней части над ротором расположен трубопровод с соплами для увлажнения шихты. Внутренние поверхности рабочего пространства чаши облицованы листами из износоустойчивой стали. На крышке размещен загрузочный люк , смотровые люки и скребок для сброса осыпи материала с корпуса редуктора.

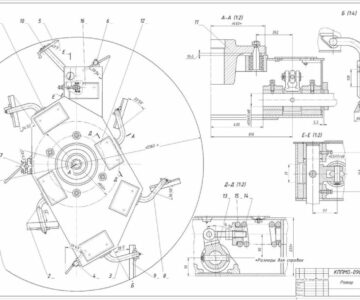

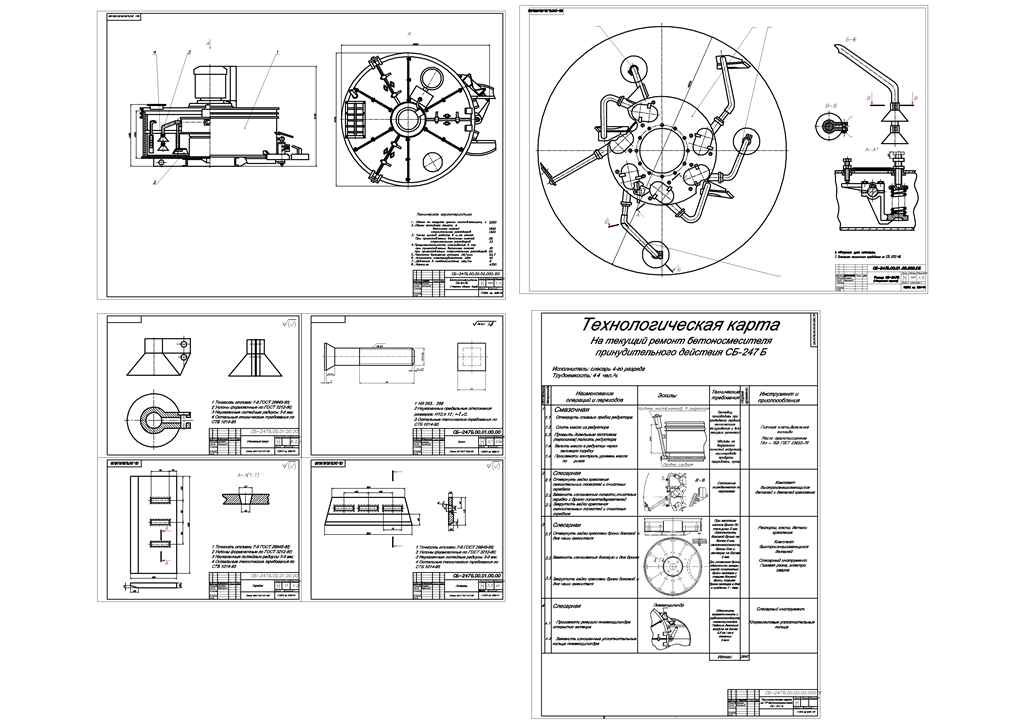

Состав: Вид общий ВО, Ротор СБ, Техкарта ремонта ротора Д1, деталировк, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:
Записка оканчательная.doc
ОБЩИЙ ВИД СМЕСИТЕЛЯ 247.dwg
Содержание(рамка).doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

В составе написана деталировка .А в файлах только общий вид. Деталировка есть?

    2

    все чертежи вынес на предпросмотр, предупреждаем сразу ПЗ не вся только
    Содержание
    стр.
    Введение…………………………………………………………………………….
    1 Обоснование темы дипломного проекта……………………….………………
    1.1 Результаты патентного поиска…….………………………….………………
    1.2 Описание модернизируемой конструкции и внесенных в нее изменений…
    1.3 Назначение и рациональная область применения…………………. ……….
    2 Расчет и выбор основных параметров ………………………………………..
    2.1 Расчет скоростных и геометрических параметров смесителя.……………..
    2.2 Расчет производительности смесителя……………………….………………
    2.3 Расчет мощности привода смесителя……….…………………………………
