Бульдозер на базе трактора БТ-150К

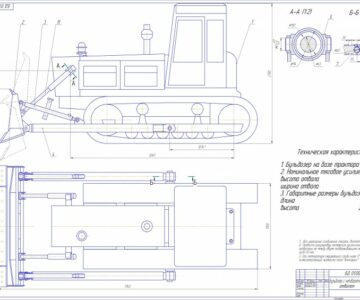

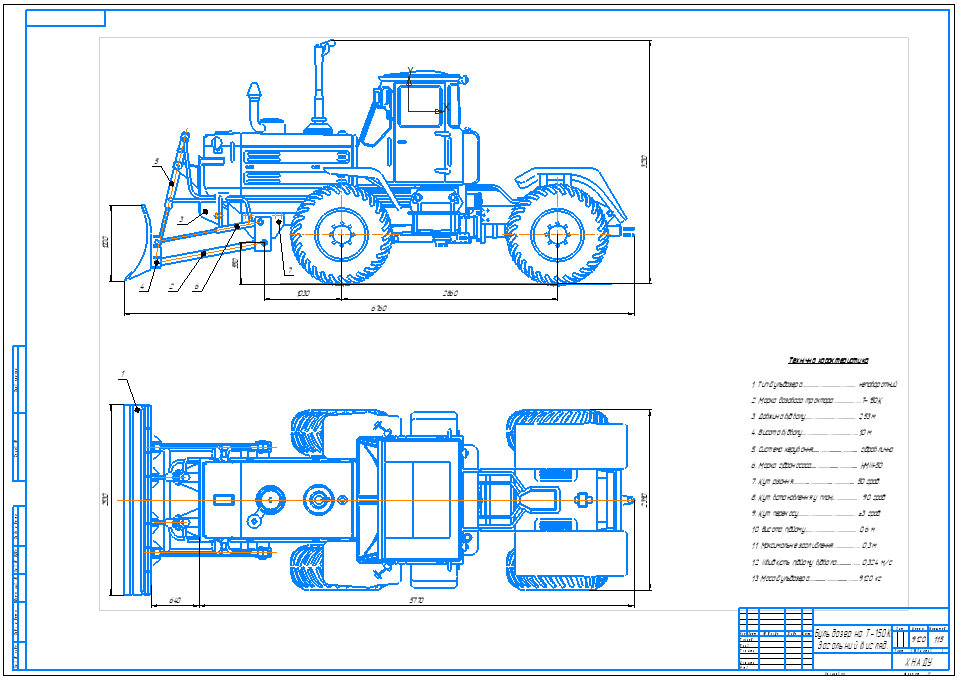

Чертеж БТ-150К с техническим описанием трактора.

Техническая характеристика.
1. бульдозера .............................................. ...... поворотный
2. Марка базового трактора ........................... Т-150К
3. Длина отвала .............................................. ... 2,53 м
4. Высота отвала .............................................. ........ 1,0 м
5. Система управления ........................................... Гидравлическая
6. Марка гидронасоса ............................................. НМШ -50
7. Угол резания .............................................. .............. 50 град.
8. Угол установки в плане .......................... 90 град.
9. Угол перекоса .............................................. .......... 3 град.
10. Высота подъема .............................................. .... 0,6 м
11. Максимальное заглубление .......................... 0,3 м
12. Скорость подъема отвала ........................ 0,324 м / с
13. Масса бульдозера .............................................. ..9120 кг

Записка возможно с ошибками, готовьтесь к доработкам. Основные разделы:
1 РОЗРАХУНОК ОСНОВНИХ КОНСТРУКТИВНИХ ПАРАМЕТРІВ БУЛЬДОЗЕРА
2 ТЯГОВИЙ РОЗРАХУНОК БУЛЬДОЗЕРА
3 РОЗРАХУНОК ПАРАМЕТРІВ ПРИВОДУ КЕРУВАННЯ ВІДВАЛОМ
4 ВИЗНАЧЕННЯ ПРОДУКТИВНОСТІ

Состав: Вид общий (ВО), Деталировка отвала, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Деталировка отвала\Козырек.cdw
Деталировка отвала\Нож.cdw
Деталировка отвала\Ребро.cdw
МЗР_КП.DOC
Сборка БТ-150К.cdw
Деталировка отвала
