Колесосъемник на базе трактора Т-150К

Костанайский социально–технический университет имени академика Зулхарнай Алдамжар
Кафедра «Организация перевозок и транспорт»
Дипломный проект
Проект колесосъемника на базе трактора для автогаража предприятия,
Костанай 2014

Тема дипломной работы, посвящена проектированию колесосъемника для мощной автотракторной техники, оснащенной шинами большого размера и веса.
В настоящее время различными зарубежными фирмами выпускается достаточно большой спектр колесосъемников различного типоразмера, однако, все они достаточно дороги. Так ,например, колесосъемник для автомобилей грузоподъемностью 110-170 т на базе БелАЗ-540 стоит 1370026 рублей без учета стоимости самого БелАЗ-540. По этой причине, если есть своя хорошая производственная база, есть смысл проектировать и изготавливать колесосъемники собственными силами.

1 Обзор существующих конструкций…………………………………………
1.1 Колесосъемники производства Германии………………………………
1.2 Колесосъемники производства России.…………………….…………
2 Описание спроектированной конструкции ….………………………………
3 Проектные расчеты …………………………………………………………..
3.1 Исходные данные ………………..…………………………………......
3.2 Определение центров тяжести конструкции …………………………
4 Прочностные расчеты……………….…….…………………………………
4.1 Расчет штанги…………………………………………………………...
4.1.1 Рабочее усилие гидроцилиндра сжатия колеса……………………
4.1.2 Расчет потерь, возникающих при работе………………………….
4.1.3 Расчет потерь от усилия зажатия……………………………………
4.1.4 Необходимое усилие сжатия колеса……………………………….
4.1.5 Определение моментов, действующих в конструкции……………
4.1.6 Определение действующего напряжения изгиба штанги…………
4.2 Расчет захватов ……………………………………………………..….....
4.3 Расчет несущего пальца…………………………………………………
4.4 Расчет подвижного шпоночного соединения на штанге …………….
4.5 Расчет неподвижного шпоночного соединения ……..………………....
4.6 Расчет шпоночного соединения (неподвижного) центральной оси с втулкой крепления гидроцилиндра поворота по оси.................................
4.7 Расчет рычажной системы ……………………………………………....
4.7.1 Расчет опасного сечения………………………………………….
4.7.2 Определение наибольшего усилия, развиваемого гидроцилин - драми подъема………………………………………………………………..
4.7.3 Расчет подшипника……………………………………………….
4.8. Выбор гидрооборудования колесосъемника …………………………
4.8.1 Гидроцилиндры подъема стрелы………………………………….
4.8.2 Гидроцилиндр зажима колеса……………………………….......
4.8.3 Гидроцилиндр поворота колеса по оси…………………………
4.8.4 Гидроцилиндр ориентации колеса в вертикальной плоскости..
4.8.5 Гидроцилиндр поворота колеса в меридиональной плоскости.
5 Эксплуатационная часть………………………………………………………
5.1 Техническое обслуживание колесосъемника …………………………..
5.2 Ремонт колесосъемника…………………………………………………
6 Охрана труда………………………………………………………………….
7 Экономическая часть………………………………………………………..
7.1 Капитальные затраты……………………………………………………
7.2 Эксплуатационные затраты…………………………………………….
Заключение……………………………………………………………………
Список литературы ………………………………………………………….

Техническая характеристика
1. Назначение- снятие и установка колес автомобилей Бел.АЗ 540 и Бел.АЗ 541.
2. База- колесный трактор Т-150К.
3. Рабочий орган- навесное устройство, гидравлическое.
4. Номинальное давление в системе гидропривода, кг/см 60
5. Количество гидроцилиндров, шт.
в том числе:
6. Гидроцилиндры зажима колеса, шт. 2
6.1. диаметр, мм 100
6.2. ход штока, мм 500
6.3. развиваемое усилие, кг 4100
7. Гидроцилиндры поворота колеса в меридиальной
плоскости, шт. 2
7.1. диаметр, мм 80
7.2. ход штока, мм 250
7.3. развиваемое усилие, кг 8000
8. Гидроцилиндр поворота колеса по оси, шт. 1
8.1. диаметр, мм 80
8.2. ход штока, мм 200
8.3. развиваемое усилие, кг 4000
9. Гидроцилиндры подъема, шт. 2
9.1. диаметр, мм 150
9.2. ход штока, мм 415
9.3. развиваемое усилие, кг 23400
10. Гидроцилиндры ориентации колеса в
вертикальной плоскости, шт. 2
10.1. диаметр, мм 110
10.2. ход штока, мм 250
10.3. развиваемое усилие, кг 1320
11. Суммарный угол поворота колеса в вертикальной плоскости (меридиальной), град. 135
12. Угол поворота колеса по оси, град. 65
13. Масса устанавливаемого колеса, кг 800
14. Диаметры захватываемых колес, мм 1605 и 1950
15. Расстояние между захватами, мм
15.1. максимальное 2450
15.2. минимальное 1450
16. Габаритные разъемы колесосъемника, мм
длина 7300
ширина 2420
высота 3195
17. Масса колесосъменика, кг 9590
18. Масса навесного оборудования, кг 2050
19 Управление- из кабины трактора
20. Обслуживающий персонал, чел. 1

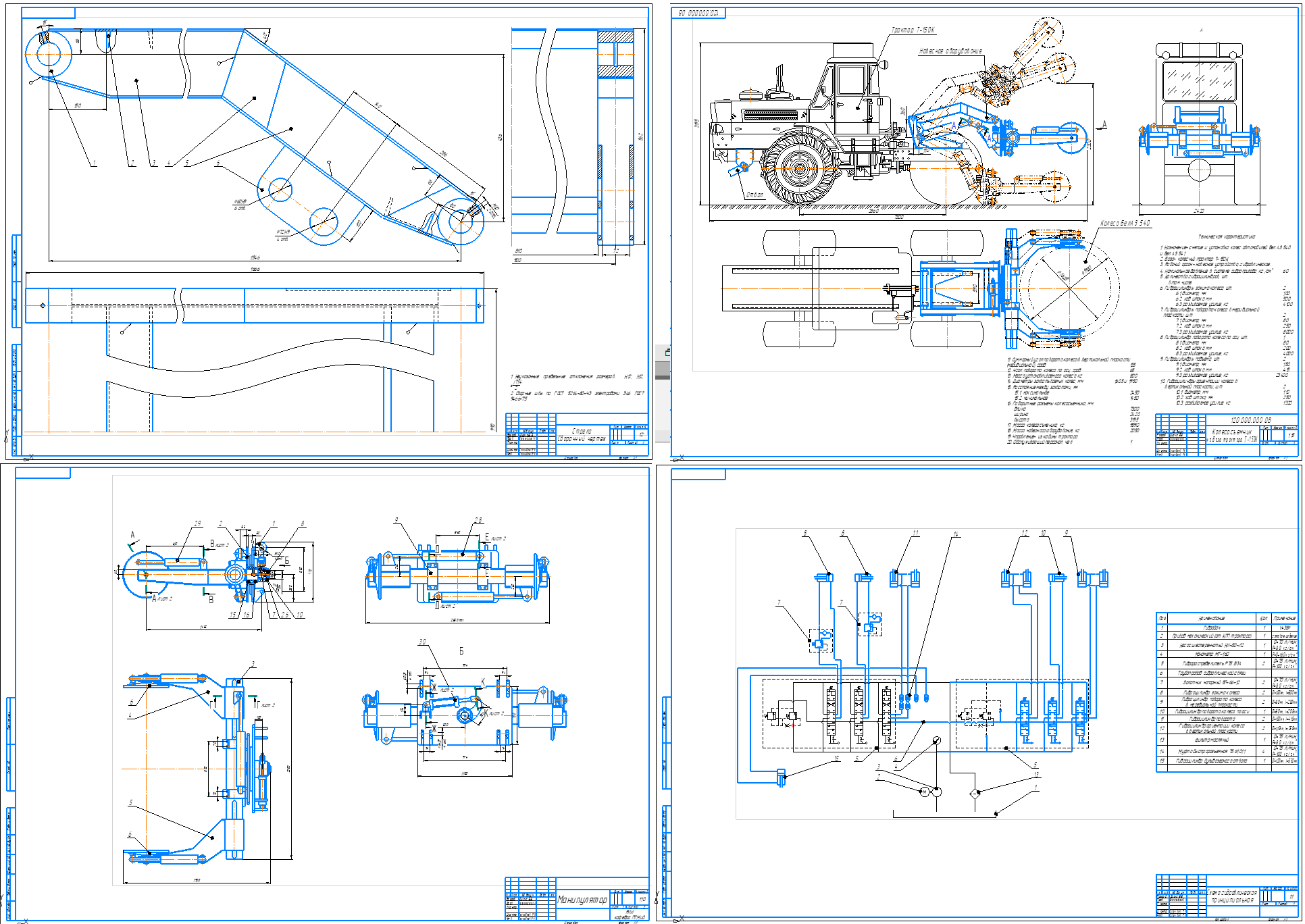

Состав: Колесосъемник на базе трактора Т-150К (ВО), Манипулятор (СБ), Схема гидравлическая (ТС), Стрела (СБ), Стойка опорная (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14

Файлы:

奬 ࠢ᪠ (1).cdw
Стрела.cdw
Манипулятор.cdw
ꥬ ࠪ -150 (1).cdw
ꥬ ࠪ -150 (1).jpg
ଫ 쭮+ .doc
Диплом колесосъемник.doc
Манипулятор.spw
Стойка опорная.spw
Стрела.spw
Стойка опорная.cdw
