Бульдозер-рыхлитель на базе гусеничного трактора Четра-Т11М

Московский Государственный Строительный Университет
Кафедра: «Механизации строительства»
Дисциплина: "Строительные Машины"
Тема: Проектирование бульдозера на базе гусеничного трактора

Проектирование бульдозера на базе гусеничного трактора тип Т-11 Четра. Категория грунта разработки 4 протяженность 1000м.

Содержание.
Введение……………………………………………………………………..……3
1 Описание конструкции и выбор типа бульдозера…………………………..4
2 Расчет основных геометрических параметров бульдозерного
оборудования…………………………………………………………………….11
3 Определение массовых характеристик бульдозера………………………..16
4 Определение нагрузок при заглублении, рабочем ходе
и выглублении бульдозера……………………………………………………..17
5 Тяговый расчет бульдозера………………………………………………….20
6 Прочностной расчет бульдозерного оборудования……………………….24
7 Подбор гидрооборудования…………………………………………………30
8 Расчет производительности бульдозера…………………………………….31
9 Определение времени производства работ………………………………….33
10 Определение рыночной стоимости бульдозера……………………………34

Технические характеристики
1.Базовая машина Четра-Т11 М
Модель двигателя Cummins QSB-6.7
2.Мощность двигателя, кВт 137.5
3.Скорость передвижения бульдозера, км/ч: вперед 3,9-11,1
назад 5,1-14.2
4.Ширина отвала, мм 3288
5.Тип отвала поворотный
6.Масса бульдозера, кг 20800

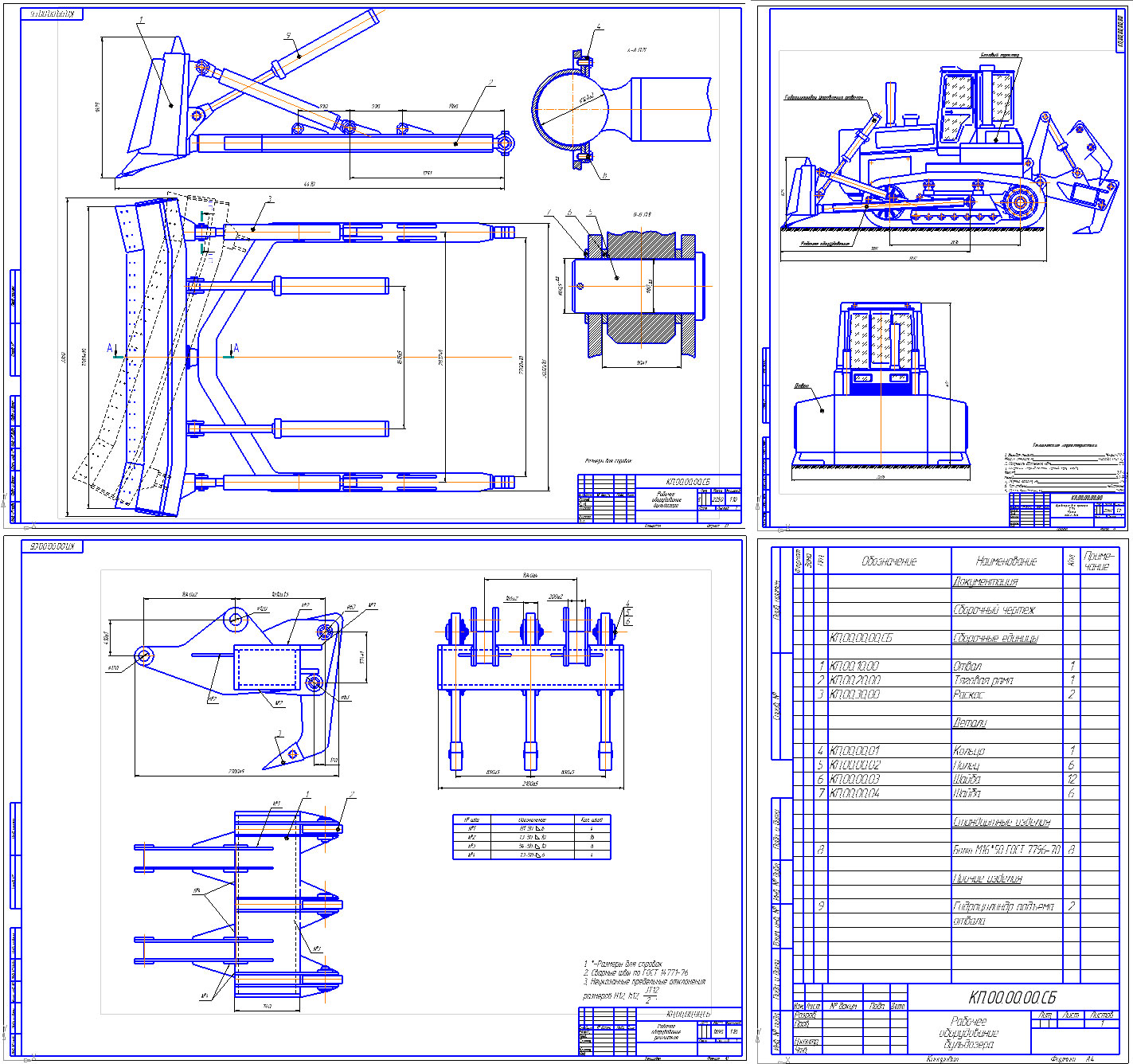

Состав: Общий вид машины, рабочие оборудование, рыхлитель, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Строительные, специальные и дорожные машины / Бульдозер-рыхлитель на базе гусеничного трактора Четра-Т11М

Просмотр файлов
Записка.docx
Рабочее
Рабочее оборудование рыхлителя.cdw
Рыхлитель.cdw
Спецификация1.cdw
Спецификация2.cdw
