Бульдозер Т-130

329

24508

3 вида бульдозера Т-130
Фланец бортового редуктора трактора Т-130
Нижний вал коробки перемены скоростей трактора Т-130 (Ремонтный чертеж)
Ось поддерживающего ролика трактора Т-130
Шестерня ведущая заднего моста Т-130
Ступица Т-130 Ремонтный чертеж
Корчеватель
Спецификации не все

Бульдозер Т-130

Автор

donor

Дата

20.04.2012

Язык

Русский

Состав

Вид общий (ВО), Деталировка

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

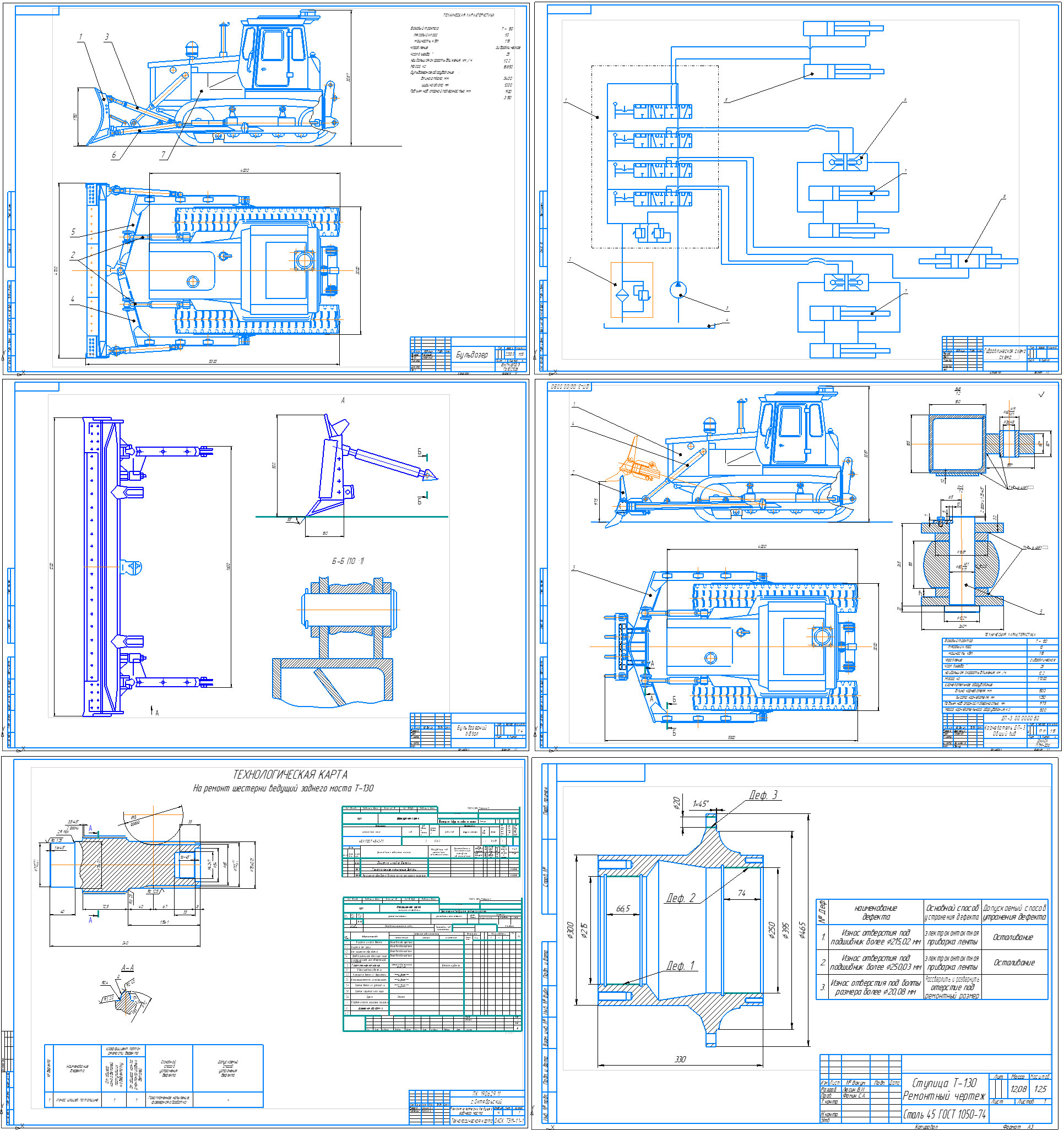

Содержимое архива

- T-130.m3d
- Бульдозер ВО.cdw
- Бульдозер ВО 3.cdw
- Бульдозер ВО 4.cdw
- Бульдозер ВО 5.cdw
- Бульдозер ВО 6.cdw
- Бульдозер РО.cdw
- Бульдозер РО 3.cdw
- Гидра.cdw
- Нижний вал КПП.cdw
- Ось ролика 1.cdw
- Ось ролика 2.cdw
- Ось ролика 3.cdw
- ПЗ.doc
- Рыхлитель на базе Т-130.cdw
- Спецификация.cdw
- Ступица Т-130.cdw
- Фланец бортового редуктора трактора Т-130.cdw
- Шестерня ведущая заднего моста Т-130.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Отвратительная графическая часть, не смотрел еще достоверность расчетной части, но приблизив детальнее рабочее оборудование рыхлителя, просто выпал. Сказать что плохо сделано, ничего не сказать. Человек банально не умеет использовать вспомогательные прямые и строить их параллельно друг другу, для ровного изображения детали. Кривое всё, размеры ставил от руки, сам рисую стрелки, только в конце увидел авто-размер и поставил угловой размер через команду. Мне компас даже не преподавали, мы 3 года изучали APM WinMachine, но и то я каким-то образом черчу лучше. Купил работу что бы сократить время выполнения кп, нужен был только рыхлитель на т-130 и всё, по итогу сижу всё перечерчиваю.
