Расчет основных параметров бульдозера Т-130

Министерство образования и науки РФ
ФГБОУ ВО “Сибирский государственный автомобильно-дорожный университет” (СИБАДИ)
Кафедра "Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур"
Конструкция и теория наземных ТТМ. Машины для земляных работ
На тему "Расчет тяговых характеристик бульдозера Т-130"
Омск 2016г

В данной курсовой работе проведена разработка бульдозера на базе трактора Т-130 с гидравлическим управлением рабочего органа. Произведен тяговый расчет бульдозера, расчет гидроцилиндров управления рабочего органа и расчет производительности бульдозера.

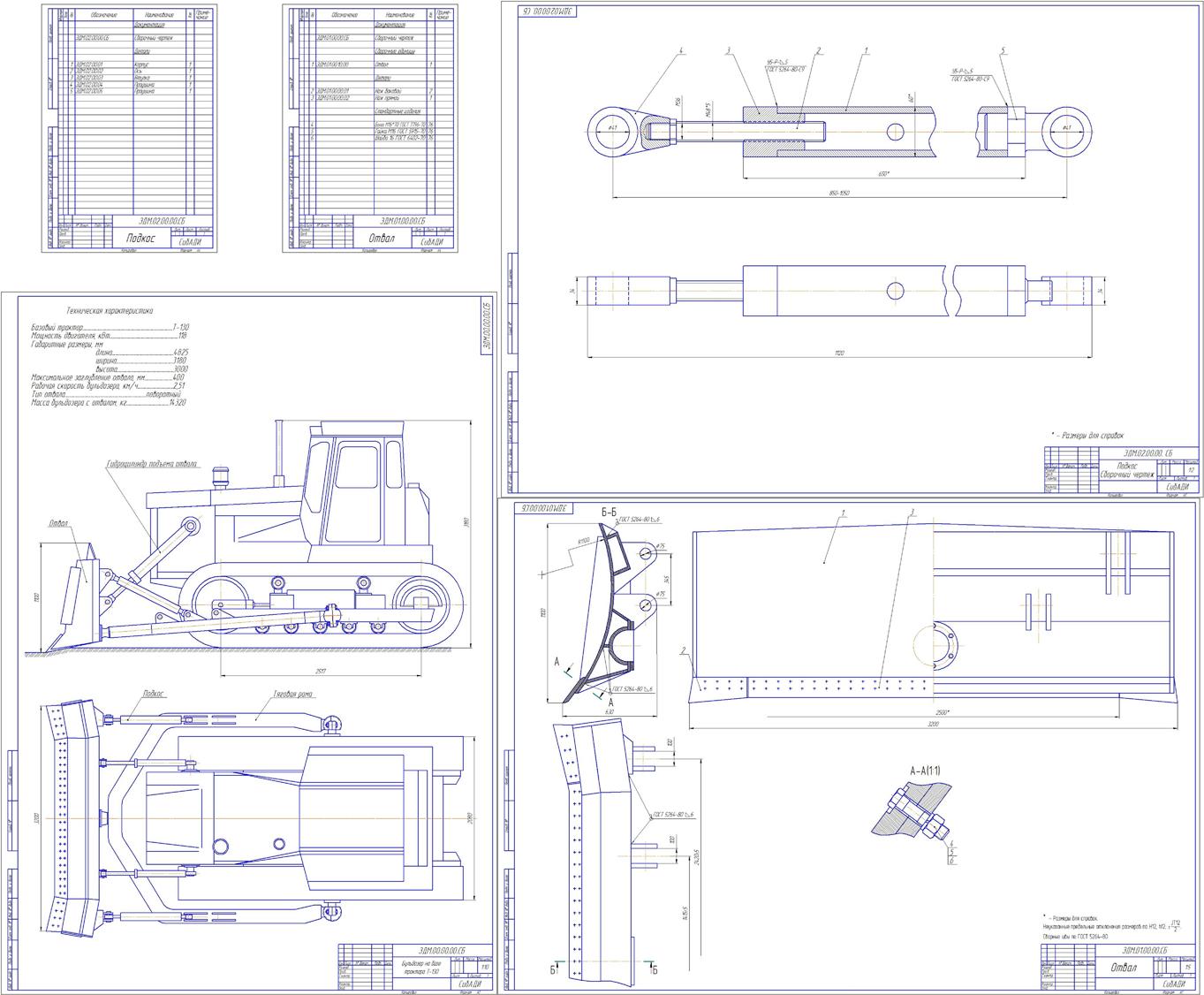

Графическая часть содержит общий вид, чертеж отвала, чертеж подкоса и две спецификации

Содержание
Введение……………………………………………………………….……3
1 Обзор и анализ конструкций бульдозеров……………….…………….4
2 Выбор основных параметров бульдозера…………………………….5
3 Тяговый расчет бульдозера…………………………………………….10
4 Расчет усилий, действующих на рабочее оборудование……………14
5 Расчет на прочность…………………………………………………..…23
Список использованной литературы………………………….…………..29

За главный параметр бульдозеров принимается номинальное тяговое усилие трактора или тягача.
Тяговое усилие бульдозера Т-130 (тяговый класс 6) – 60 кН.

Состав: Общий вид(СБ), Отвал(СБ), спецификафи Отвал, Подкос(СБ), спецификация подкос. Язык документа

Софт: КОМПАС-3D SP2

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Расчет основных параметров бульдозера Т-130

Т-130 поворотный отвал новый\Общий вид.cdw
Т-130 поворотный отвал новый\Отвал спецификация.cdw
Т-130 поворотный отвал новый\Отвал.cdw
Т-130 поворотный отвал новый\Подкос.cdw
Т-130 поворотный отвал новый\Пояснительная записка.docx
Т-130 поворотный отвал новый\Спецификация подкос.cdw
Т-130 поворотный отвал новый
