Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра "Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур"
Курсовой проект по дисциплине "Конструкция и теория наземных ТТМ. Машины для земляных работ"
На тему "Расчет бульдозера Т-130 с поворотным отвалом"
Омск 2014
В данном курсовом проекте были изучены возможные конструкции бульдозеров, а также их классификация по различным признакам и параметрам. Кроме этого выбраны и рассчитаны основные параметры бульдозера, которые скорректированы по стандартным значениям. Произведен тяговый расчет бульдозера, расчет механизма управления отвалом. Также произведены расчет на прочность толкающего бруса.
Расчеты выполнялись на бульдозер Т-130.

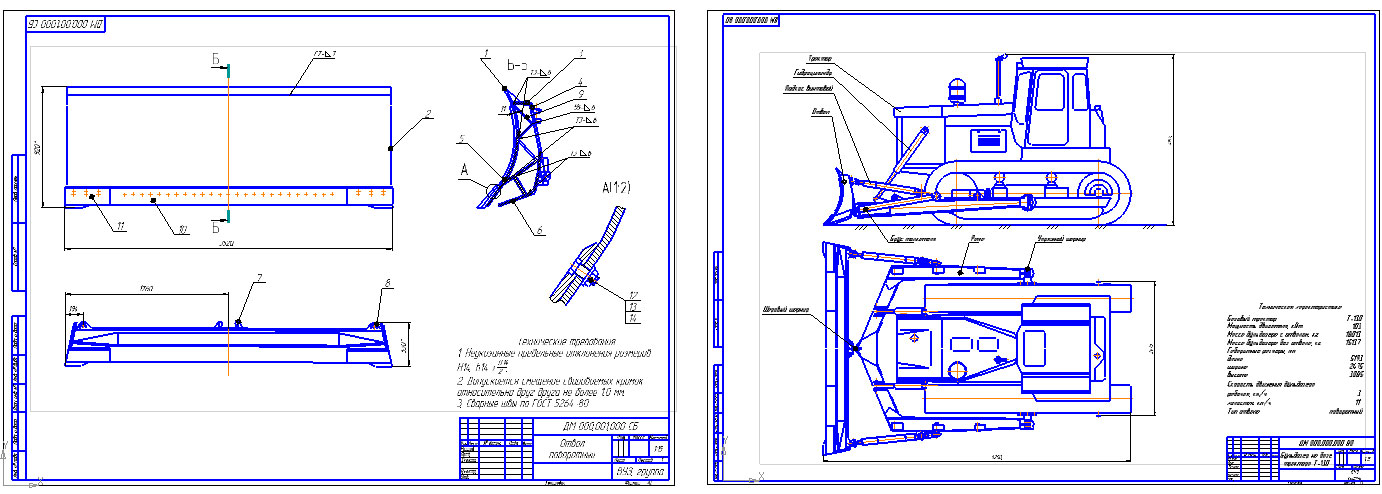

Графическая часть содержит общий вид бульдозера с поворотным отвалом и сборочные чертежи рамы и отвала.
Курсовой проект содержит по 1 листу форматов А1, А2 и А3, 30 страниц пояснительной записки, содержащей 12 рисунков, 3 таблицы и 2 источника.
Техническая характеристика:
Мощность двигателя, кВт - 103
Рабочая скорость движения, км/ч - 3
Холостая скорость движения, км/ч - 11
Масса бульдозера с отвалом, кг - 18013
Масса бульдозера без отвала, кг - 15137
СОДЕРЖАНИЕ
Задание………………………………………………………………………….……….3
Введение…………………………………………………………………………...........4
1. Обзор и анализ конструкций…………………………………………………...…5
2. Выбор основных параметров…………………………………...………….……..7
3. Тяговый расчет………………………………………………………………...……12
4. Расчет механизмов управления………………….…………………….….….…..15
5. Расчет на прочность………………………………………………………….…….24
Заключение…………………………………………………………………………….28
Список использованных источников………………………………….……………..29
что расчитывается в расчете на прочность?
Производится расчет на прочность толкающего бруса.
Здравствуйте,а какие расчёты входят в пояснительную записку? вот по бульдозеру Т-130 с поворотным отвалом
у бульдозера с поворотным отвалом нету толкающего бруса,там толкающая рама
