Бульдозерно-рыхлительный агрегат Б-14

Двигатель ЯМЗ-236Б-4
Мощность:
эксплуатационная 169.1кВт (230 л.с)
Управление
Механизмы поворота
Постоянно замкнутые бортовые фрикционы и ленточные тормоза с элементами трения высокой износостойкости, сервированные по усилию
Ходовая часть
Тележки гусениц
Подсоединяются к раме трактора через вынесенную ось прокачки и шарнирное соединение с балансирной балкой. Семь опорных катков и направляющие колеса на подшипниках скольжения с уплотнениями типа Duo Cone. По два консольных поддерживающих катка с таким же уплотнением
Длина опорной поверхности 3182 мм
Колея 2080 мм
Ширина гусеницы 560 или 690 мм
Давление на грунт (БРА), Мпа, с:
- полусферическим отвалом 0.087/0.070
- прямым отвалом 0.084/0.068
Гидросистема
Тип Гидравлическая раздельно-агрегатная
Гидронасос - Шестеренного типа НШ-100А-3Л, производительностью 180 л/ при оборотах 1823 об/мин с давлением 18+2 Мпа
Заправочные объёмы
Охлаждающая жидкость 37 л
Топливный бак 360 л
Картер двигателя 31 л
Трансмиссия 90 л
Бортовой редуктор(каждый) 8 л
Гидробак 90 л
Ряд основных параметров трактора и навесного оборудования представлены в таблице.
Основные параметры бульдозера Б14 и навесного оборудования
Показатель Бульдозерное оборудование с полусферическим отвалом (Е) Бульдозерное оборудование с прямым отвалом (В)
Ширина отвала А, мм 3730 3700
Высота отвала В, мм 1500 1345
Объем призмы волочения, куб.м. 7,5 4,75
Максимальный подъем D, мм 1190 1240
Максимальное заглубление N, мм 550 520
Максимальный перекос К(К’), мм (град) 648 (10)
Масса бульдозерного оборудования, кг 3100 2850
Трехзубый рыхлитель (Р) Однозубый рыхлитель (Н)
Максимальное заглубление Н, мм 500 650
Максимальный подъем зуба над опорной поверхностью Q, мм 715 780
Количество установок зуба по высоте 2 3
Масса рыхлительного оборудования, кг 2230 1550
.
Длина трактора с бульдозерно-рыхлительным оборудованием, Р, мм 7490 7148
Масса эксплуатационная, кг:
- трактора 19250
- трактора с бульдозерно-рыхлительным оборудованием 24520 23630

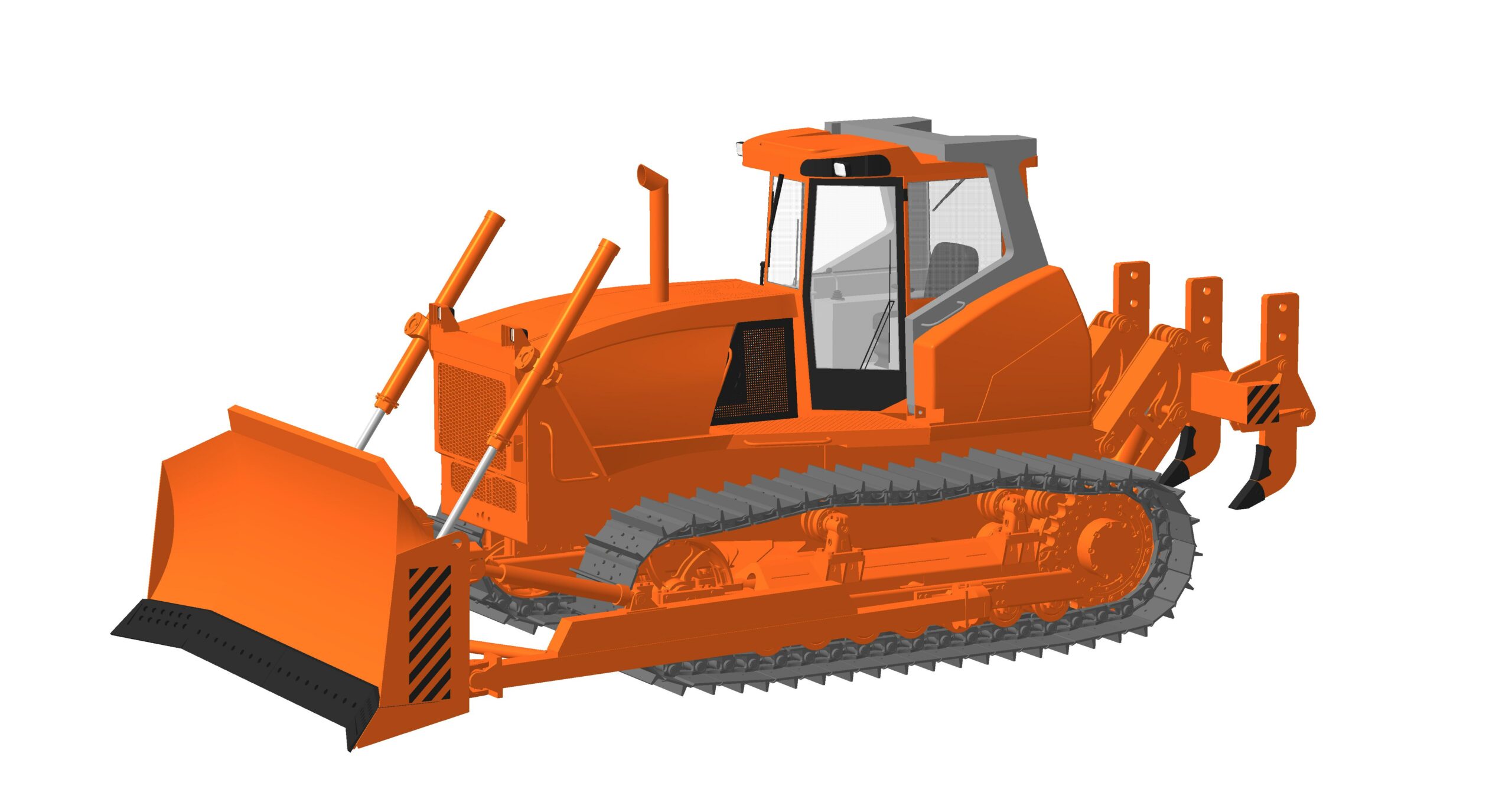

Состав: 3D сборка ЧТЗ Б-14 Язык документа

Софт: КОМПАС-3D 15

Файлы:
Модель/
Модель/ЧТЗ Т-14.a3d
Модель/Бульдозерное оборудование/
Модель/Бульдозерное оборудование/Тяга.m3d
Модель/Бульдозерное оборудование/крестовина.m3d
Модель/Бульдозерное оборудование/Кронштейн.m3d
Модель/Бульдозерное оборудование/Кронштейн бруса.m3d
Модель/Бульдозерное оборудование/Гидроцилиндр.m3d
Модель/Бульдозерное оборудование/Толкающий брус правый.m3d
Модель/Бульдозерное оборудование/Раскос.m3d
Модель/Бульдозерное оборудование/вилка.m3d
Модель/Бульдозерное оборудование/Гидрошток.m3d
Модель/Бульдозерное оборудование/Распорка/
Модель/Бульдозерное оборудование/Распорка/Шток распорки.m3d
Модель/Бульдозерное оборудование/Распорка/Цилиндр распорки.m3d
Модель/Бульдозерное оборудование/Толкающий брус левый.m3d
Модель/Бульдозерное оборудование/Гидрораскос.m3d
Модель/Бульдозерное оборудование/Отвал.m3d
Модель/Основание и Ходовая/
Модель/Основание и Ходовая/Тележка левая.m3d
Модель/Основание и Ходовая/Остов.m3d
Модель/Основание и Ходовая/Гусеничный трак 690 мм.m3d
Модель/Основание и Ходовая/Каток двубортный.m3d
Модель/Основание и Ходовая/Основание кабины.m3d
Модель/Основание и Ходовая/Поддерживающий каток.m3d
Модель/Основание и Ходовая/Ведущее колесо.m3d
Модель/Основание и Ходовая/Балансир.m3d
Модель/Основание и Ходовая/Натяжное устройство.m3d
Модель/Основание и Ходовая/Ленивец.m3d
Модель/Основание и Ходовая/Сборка тележка левая.a3d
Модель/Основание и Ходовая/Сборка тележка правая.a3d
Модель/Основание и Ходовая/Тележка правая.m3d
Модель/Основание и Ходовая/Каток однобортный.m3d
Модель/Кабина/
Модель/Кабина/Каркас кабины.m3d
Модель/Кабина/Крыша.m3d
Модель/Кабина/Оборудование кабины.m3d
Модель/Кабина/Бак правый.m3d
Модель/Кабина/Пластиковые боковины/
Модель/Кабина/Пластиковые боковины/Задник левый.m3d
Модель/Кабина/Пластиковые боковины/Крышка левая.m3d
Модель/Кабина/Пластиковые боковины/Основание левое.m3d
Модель/Кабина/Пластиковые боковины/Боковина правая.a3d
Модель/Кабина/Пластиковые боковины/Основание правое.m3d
Модель/Кабина/Пластиковые боковины/Боковина левая.a3d
Модель/Кабина/Пластиковые боковины/Задник правый.m3d
Модель/Кабина/Пластиковые боковины/Крышка правая.m3d
Модель/Кабина/Заготовка.m3d
Модель/Кабина/Дверь правая.m3d
Модель/Кабина/Вычитаемое.m3d
Модель/Кабина/Кабина в сборе.a3d
Модель/Кабина/Защита от опрокидываний.m3d
Модель/Кабина/Фара.m3d
Модель/Кабина/Бак левый.m3d
Модель/Кабина/Дверь левая.m3d
Модель/ЧТЗ Б-14.a3d
Модель/ЧТЗ Б-14/
Модель/ЧТЗ Б-14/snapshots.lwx
Модель/ЧТЗ Б-14.jpg
Модель/Рыхлитель/
Модель/Рыхлитель/Замок.m3d
Модель/Рыхлитель/Рама крепления к трактору.m3d
Модель/Рыхлитель/Гидроцилиндр (цилиндр).m3d
Модель/Рыхлитель/Зуб рыхлителя.m3d
Модель/Рыхлитель/Балка верхняя.m3d
Модель/Рыхлитель/Рама рыхлителя.m3d
Модель/Рыхлитель/Трехзубый рыхлитель.a3d
Модель/Рыхлитель/Гидроцилиндр (шток).m3d
Модель/Рыхлитель/Балка нижняя.m3d
Модель/Капотирование/
Модель/Капотирование/Щиток левый.m3d
Модель/Капотирование/вычитаемое.m3d
Модель/Капотирование/Фальшрадиатор.m3d
Модель/Капотирование/капот радиатора.m3d
Модель/Капотирование/боковина капота правая.m3d
Модель/Капотирование/боковина капота левая.m3d
Модель/Капотирование/Щиток правый.m3d
Модель/Капотирование/Капот.m3d
модель Б14б/
модель Б14б/Б 14Б.jpg
модель Б14б/Т 14Б.a3d
модель Б14б/Кабина/
модель Б14б/Кабина/Каркас кабины.m3d
модель Б14б/Кабина/Крыша.m3d
модель Б14б/Кабина/Оборудование кабины.m3d
модель Б14б/Кабина/Бак правый.m3d
модель Б14б/Кабина/Пластиковые боковины/
модель Б14б/Кабина/Пластиковые боковины/Задник левый.m3d
модель Б14б/Кабина/Пластиковые боковины/Крышка левая.m3d
модель Б14б/Кабина/Пластиковые боковины/Основание левое.m3d
модель Б14б/Кабина/Пластиковые боковины/Боковина правая.a3d
модель Б14б/Кабина/Пластиковые боковины/Основание правое.m3d
модель Б14б/Кабина/Пластиковые боковины/Боковина левая.a3d
модель Б14б/Кабина/Пластиковые боковины/Задник правый.m3d
модель Б14б/Кабина/Пластиковые боковины/Крышка правая.m3d
модель Б14б/Кабина/Заготовка.m3d
модель Б14б/Кабина/Дверь правая.m3d
модель Б14б/Кабина/Вычитаемое.m3d
модель Б14б/Кабина/Кабина в сборе.a3d
модель Б14б/Кабина/Защита от опрокидываний.m3d
модель Б14б/Кабина/Фара.m3d
модель Б14б/Кабина/Бак левый.m3d
модель Б14б/Кабина/Дверь левая.m3d
модель Б14б/Рыхлитель/
модель Б14б/Рыхлитель/Замок.m3d
модель Б14б/Рыхлитель/Рама крепления к трактору.m3d
модель Б14б/Рыхлитель/Гидроцилиндр (цилиндр).m3d
модель Б14б/Рыхлитель/Зуб рыхлителя.m3d
модель Б14б/Рыхлитель/Балка верхняя.m3d
модель Б14б/Рыхлитель/Рама рыхлителя.m3d
модель Б14б/Рыхлитель/Трехзубый рыхлитель.a3d
модель Б14б/Рыхлитель/Гидроцилиндр (шток).m3d
модель Б14б/Рыхлитель/Балка нижняя.m3d
модель Б14б/бульдозерное оборудование/
модель Б14б/бульдозерное оборудование/Тяга.m3d
модель Б14б/бульдозерное оборудование/крестовина.m3d
модель Б14б/бульдозерное оборудование/Кронштейн.m3d
модель Б14б/бульдозерное оборудование/Кронштейн бруса.m3d
модель Б14б/бульдозерное оборудование/Гидроцилиндр.m3d
модель Б14б/бульдозерное оборудование/Толкающий брус правый.m3d
модель Б14б/бульдозерное оборудование/Раскос.m3d
модель Б14б/бульдозерное оборудование/вилка.m3d
модель Б14б/бульдозерное оборудование/Гидрошток.m3d
модель Б14б/бульдозерное оборудование/Распорка/
модель Б14б/бульдозерное оборудование/Распорка/Шток распорки.m3d
модель Б14б/бульдозерное оборудование/Распорка/Цилиндр распорки.m3d
модель Б14б/бульдозерное оборудование/Толкающий брус левый.m3d
модель Б14б/бульдозерное оборудование/Гидрораскос.m3d
модель Б14б/бульдозерное оборудование/Отвал болотоходного трактора.m3d
модель Б14б/Основание и ходовая/
модель Б14б/Основание и ходовая/Тележка левая.m3d
модель Б14б/Основание и ходовая/Ведущее колесо болотоходного трактора.m3d
модель Б14б/Основание и ходовая/Гусеничный трак 900 мм.m3d
модель Б14б/Основание и ходовая/Каток двубортный.m3d
модель Б14б/Основание и ходовая/Основание кабины.m3d
модель Б14б/Основание и ходовая/Поддерживающий каток.m3d
модель Б14б/Основание и ходовая/Балансир болотоходного трактора.m3d
модель Б14б/Основание и ходовая/Сборка болотоходная тележка левая.a3d
модель Б14б/Основание и ходовая/Остов болотоходного трактора.m3d
модель Б14б/Основание и ходовая/Натяжное устройство.m3d
модель Б14б/Основание и ходовая/Ленивец.m3d
модель Б14б/Основание и ходовая/Сборка болотоходная тележка правая.a3d
модель Б14б/Основание и ходовая/Тележка правая.m3d
модель Б14б/Основание и ходовая/Каток однобортный.m3d
модель Б14б/Капотирование/
модель Б14б/Капотирование/Щиток левый.m3d
модель Б14б/Капотирование/вычитаемое.m3d
модель Б14б/Капотирование/Фальшрадиатор.m3d
модель Б14б/Капотирование/капот радиатора.m3d
модель Б14б/Капотирование/боковина капота правая.m3d
модель Б14б/Капотирование/боковина капота левая.m3d
модель Б14б/Капотирование/Щиток правый.m3d
модель Б14б/Капотирование/Капот.m3d
модель Б14б/Б 14Б.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Anykey AS
Дата: 2015-04-05
