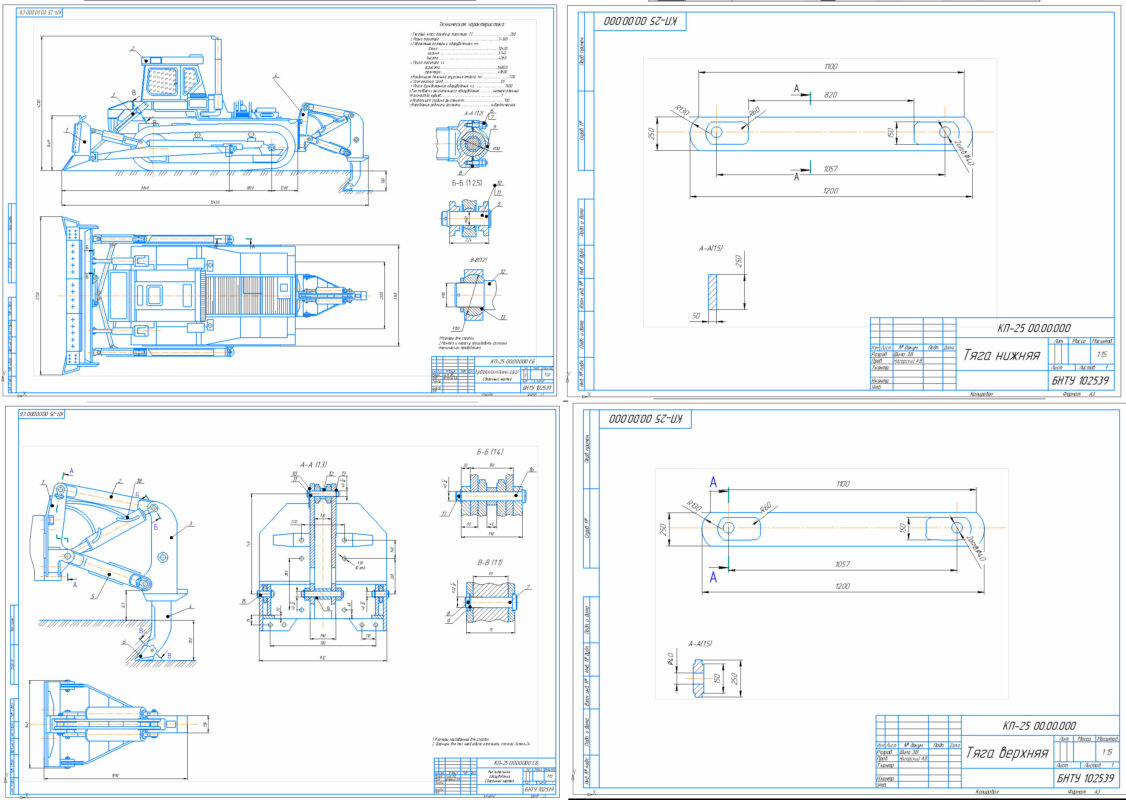

Бульдозерно-рыхлительный агрегат на базе гусеничного трактора Т-330

Белорусский национальный технический университет

КП на тему: Бульдозерно-рыхлительный агрегат на базе гусеничного трактора Т-330

В данной работе рассматривается бульдозер Т330. В данной работе проектируется бульдозерно-рыхлительный агрегат на базе гусеничного трактора тягового класса 250 кН. По условию задания базовый трактор Т-330.
Т 330 – марка тяжелого промышленного трактора, выпускаемого Чебоксарским заводом промышленных тракторов с 1975 года. Трактор Т 330 первый в СССР имел переднее расположение кабины, что улучшало машинисту обзор бульдозерного оборудования. Такое решение применяется на тракторах сравнительно редко. Трактор имеет гидромеханическую трансмиссию, осуществляющую переключение передач без разрыва крутящего момента. Кабина трактора герметичная, снабженная системой вентиляции, отопления и воздухоочистки, а в модификации для южных районов ещё и кондиционером.
Двигатель трактора дизельный, четырехтактный, 8 ми цилиндровый с воздушным охлаждением. Применение воздушного охлаждения позволило эксплуатировать трактор как при низких температурах наружного воздуха (до −45 градусов), так и при повышенных (до +40 градусов).

Техническая характеристика
1. Тяговый класс базового трактора, ТС 250
2. Марка трактора Т-330
3. Габаритные размеры с оборудованием, мм.
длина 10430
ширина 3740
высота 4280
4. Масса трактора, кг.
агрегата 56800
трактора 41800
5. Наибольшая величина опускания отвала, мм 700
6. Угол резания, град 55
7. Масса бульдозерного оборудования, кг 7500
8.Тип подвески рыхлительного оборудования четырехзвенный
9.Количество зубьев 1
10.Наибольшая глубина рыхления,мм 700
11.Управление рабочими органами гидравлическое

Содержание
Введение
1) Информационный обзор
1.1.Описание бульдозерного оборудования
1.2 Описание рыхлительного оборудования
2) Расчет параметров и разработка конструкции изделия
2.1. Техническое описание изделия
2.2. Расчеты
2.2.1.Расчет геометрических параметров бульдозерного отвала. Тяговый расчет бульдозера
2.2.2.Статический расчет бульдозера
2.2.3.Расчет производительности бульдозера
2.2.4.Расчет рыхлителя
Заключение
Список использованных источников
