Навесной рыхлитель ДП-10С на тракторе Т-330

Балаковский институт техники технологии и управления им. Ю.Гагарина
Кафедра: Подъемно- строительные и дорожные машины

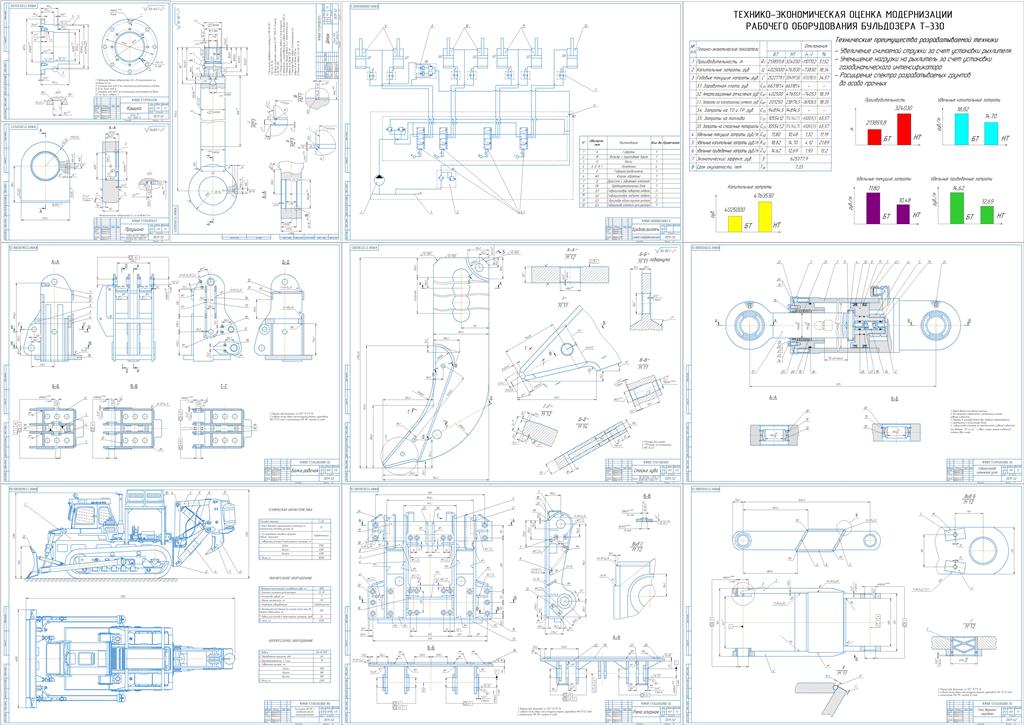

Диплом на тему "Навесной рыхлитель ДП-10С на тракторе Т-330 "
Балаково 2013

Навесной рыхлитель ДП-10С на тракторе Т-330 предназначен для послойного рыхления мерзлых грунтов на рассыпных месторождениях полезных ископаемых в районе северо-востока при отрицательных температурах грунта.
Температура окружающего воздуха при работе рыхлителя ДП-10С может быть не ниже – 60 °С.

Содержание.

1. Введение……………………………………………………………………...…8
2. Анализ состояния вопроса. ……………………………………..……………10
2.1. Основные свойства мерзлых грунтов. …………………………………10
2.2. Анализ способов разработки мерзлых грунтов. ……………………....12
2.2.1. Анализ способов рыхления мерзлых грунтов взрывом. ……….….….14
2.2.2. Анализ способов рыхления мерзлых грунтов статическими и ударными нагрузками. …………………………………………………….…15
2.3. Анализ конструкций бульдозерно-рыхлящих агрегатов традиционного типа. …………………………………………………………………….…..…17
2.4. Анализ разрушения грунтов рыхлителями интенсифицирующего действия. ………………………………………………………………….…..26
2.5. Выводы по разделу. ………………………………………….……….…31
3. Техническое предложение. ……………………………………..……….…...33
3.1. Наименование объекта проектирования и его назначение. ……….…33
3.2. Описание конструкции рыхлителя. ……………………………….…...33
3.3. Техническая характеристика. …………………………………………..36
4. Проектировочные расчеты. ……………………………………………….…37
4.1. Выбор и обоснование принципиальной схемы машины. ……………37
4.2. Определение положения центра тяжести. ……………………………38
4.3. Определение усилий заглубления зуба рыхлителя. ………….………38
4.4. Определение усилий выглубления зуба рыхлителя. …………………40
4.5. Тяговый расчёт рыхлителя. ……………………………………………41
4.6. Определение усилий в стержнях рыхлителя. ………………………..42
5. Прочностные расчеты. …………………………………………………….…56
5.1. Расчёт рамы опорной. ……………………………………………….…56
5.2. Расчет гидроцилиндров. …………………………………………….…58
5.3. Расчёт зуба. …………………………………………………………..…63
5.4. Расчёт необходимого объёма рабочей камеры. ………………………67
5.5. Расчёт трубопроводов газодинамического оборудования. ………….68
6. Безопасность жизнедеятельности. …………………………………………..69
7. Охрана окружающей среды. …………………………………………….…...82
8. Расчет экономической эффективности. …………………………………….90
9. Заключене. …………………………………………………………………….98
10. Список использованных источников. …………………………...……99
