Проектирование рыхлительного оборудования на трактор Т-330

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
ГЛАВНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ, НАУКИ И КАДРОВ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ
СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Факультет механизации сельского хозяйства
Кафедра мелиоративных и строительных машин
на тему Проектирование рыхлительного оборудования на трактор Т-330
Горки 2016

Исходные данные: Базовая машина Т-330, глубина рыхления 650 мм, грунты 4-й категории, четырехзвенная подвеска.

В данной работе рассматриваются рыхлительные агрегаты, предназначенные для рыхления различных почв, которые относятся к машинам для земляных работ.

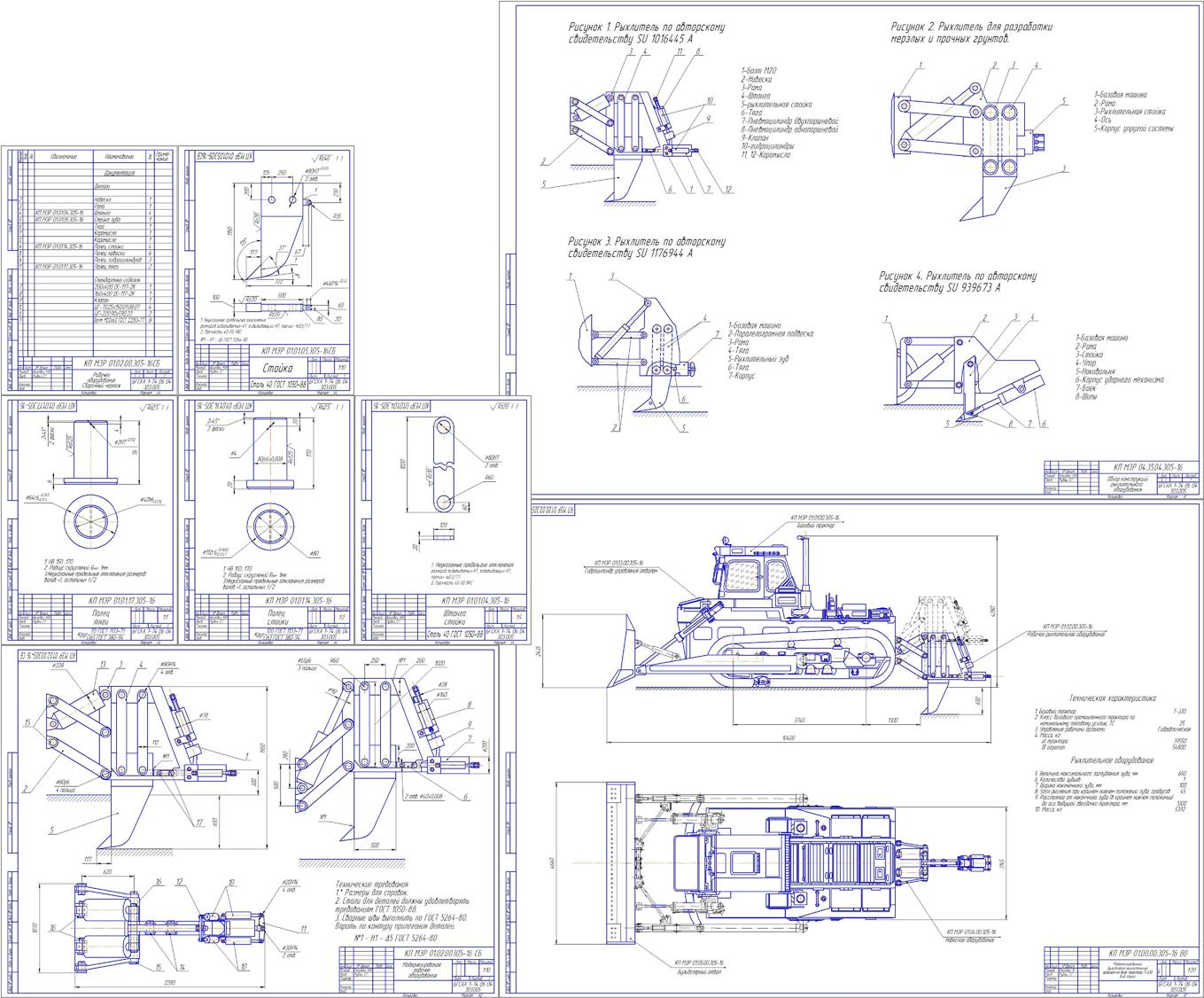

Графическая часть содержит:Общий вид базовой машины с рыхлителем, рыхлитель, обзор конструкций рыхлителей, деталировку (2 пальца, стойка,планка стойки ).

Содержание
Введение
1. Анализ конструкций рыхлителей
2. Описание принятой конструкции рыхлителя
3. Выбор и обоснование основных параметров рабочего органа
3.1. Определение геометрических параметров рабочего органа
3.2. Определение массы, мощности и номинального тягового усилия
4. Расчет сил, действующих на рыхлитель
5. Тяговый расчет рыхлителя
6. Расчет производительности рыхлителя
7. Расчет опорных реакций в креплении зуба
8. Расчет элементов гидросистемы
8.1. Расчет гидроцилиндров подъема рабочего оборудования
8.2. Выбор трубопроводов
8.3 Выбор насоса гидросистемы
9. Прочностные расчеты
9.1.Расчет зуба рыхлителя
9.2.Расчет пальца крепления стойки к раме
10. Расчет технико-экономических показателейрыхлителя
11. Техническое обслуживание рыхлителей
12. Охрана окружающей среды
13. Техника безопасности
Литература

Состав: базовая машина с рыхлителем (ВО), рыхлитель (СБ), обзор конструкции, деталировка (2 пальца, стойка, планка стойки), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проектирование рыхлительного оборудования на трактор Т-330

Zapiska_MZR_MOYa.docx
A2_rykhlitel.cdw
List1_A1_OBSchIJ.cdw
Obzor_konstruktsii_A1.cdw
Palets__KP_MZR_01_01__305-16_A4.cdw
Palets__KP_MZR_01_01__305-16_A4 (1).cdw
Planka_stoyki__KP_ZMR_01_01__305-16_A4__3.cdw
Rabochee_oborudovanie_Sborochny_chertezh__KP_MZR_01_02_00_305-16SB.spw
Stoyka__KP_MZR_01_01__305-16_A4__4.cdw
