Дипломный проект на тему- "Универсальное рабочее оборудование на тракторе Т-330"

ДВГУПС
Дипломный проект на тему  "Универсальное рабочее оборудование на тракторе Т-330"
Хабаровск, 2015г

Проведенный анализ показал эффективность применения челюстных захватов на бульдозерном оборудовании для небольшого объема погрузочных работ, поэтому принято решние спроектировать бульдозер с челюстным захватом.При создании предлагаемой конструкции рабочего органа бульдозера - устранение недостатка в незащищенности дополнительных гидроцилиндров от взаимодействия их с разрабатываемым грунтом. В результате чего снизится трудоемкость, на производство, монтаж и ремонт предлагаемого рабочего органа. Так же повысится надежность агрегата в работе и эксплуатационная производительность бульдозерных работ.
Предлагаемый рабочий орган бульдозера в сравнении с серийно выпускаемыми имеет следующие преимущества:
а) при одинаковой мощности трактора предлагаемый рабочий орган бульдозера может транспортировать больший объем грунта;
б) отсутствие роликов и направляющих исключает возможность изнашивания и заклинивания дополнительного отвала;
в) уменьшение металлоемкости, а следовательно и уменьшение себестоимости производства рабочего органа;
г) появляется возможность увеличения заполняемого объема
д) появляется возможность выполнять погрузочные работы захватом груза.

Оглавление
Введение
Раздел 1. Обзорно технологический
1.1. Состояние вопроса и задачи проектирования
1.2. Анализ патентно-технической литературы
1.3. Выбор направления разработки
Раздел 2. Конструкторский
2.1. Расчет сил сопротивления грунта резанию и копанию отвалом бульдозера (за Н.Г. Домбровским)
2.2. Расчет сил сопротивления грунта простым ножом при прямом блокированным резании (по Ю.А. Ветрову)
2.3.Тяговый расчет модернизированного бульдозера
2.4. Расчет производительности бульдозера
2.5. Расчет системы управления рабочим оборудованием
2.6 Статический расчет
2.7. Расчет устойчивости модернизированного бульдозера
2.8. Расчет толкающей рамы
2.9.Расчет сварного шва на проушине крепления гидроцилиндра
2.10. Расчет проушины
2.11. Расчет гидросистемы модернизируемого бульдозера
Раздел 3. Технология машиностроения
3.1 Описание конструкции и назначение детали
3.2 Выбор типа производства
3.3 Выбор оборудования
3.4 Маршрут обработки детали по операциям
3.5. Расчет режимов резания
Раздел 4. Техническое обслуживание и ремонт
4.1. Назначение и роль эксплуатации
4.2. Виды и периодичность ТОиР машины
4.3. Применяемые масла и смазки для бульдозера
Раздел 5. Безопасность и экологичность
5. Безопасность и экологичность при эксплуатации и обслуживании проектируемого бульдозера
5.1. Анализ безопасности и экологичности проектируемого бульдозера
5.2. Мероприятия по устранению опасных и снижению вредных факторов при эксплуатации бульдозера
5.3. Мероприятия и технические средства по охране окружающей среды
5.4.Мероприятия и средства по предупреждению ЧС и ликвидации их последствий
5.5. Схема и расчет обзорности рабочей площадки
5.6. Пассивная и активная виброизоляция сиденья бульдозера
5.7. Цветовое оформление машины
6. Экономический
6. Технико-экономический расчет бульдозера с выступающим ножом и винтовым интенсификатором
6.1. Сущность предлагаемого мероприятия
6.2. Выбор базисного варианта базовой техники
6.3. Выявление конструктивно-эксплуатационных особенностей новой техники
6.5. Определение капитальных вложений
6.6. Определение годовой эксплуатационной производительности
6.7. Определение удельных капитальных вложений
6.8. Определение годовых текущих издержек потребителя
6.9. Определение годового экономического эффекта
6.10. Срок окупаемости капитальных вложений
6.11. Рентабельность
Список используемой литературы

Пояснительная записка содержит 135 страниц.

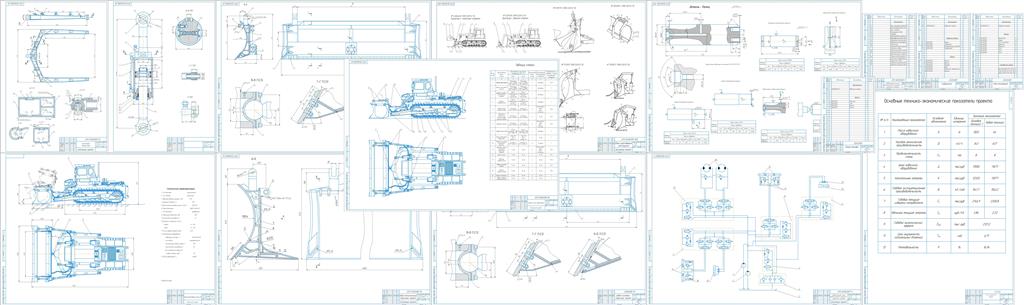

Состав: ПЗ, Чертежи (А1)- Бульдозер (ВО), Овал дополнительный (СБ), Отвал основной (СБ), Гидравлическая схема, Гидрараскос и толкающая рамма (СБ), Обзор конструкций,Технология, Карта смазки, Экономика, Спецификации. Язык документа

Софт: КОМПАС-3D 16

Файлы:
