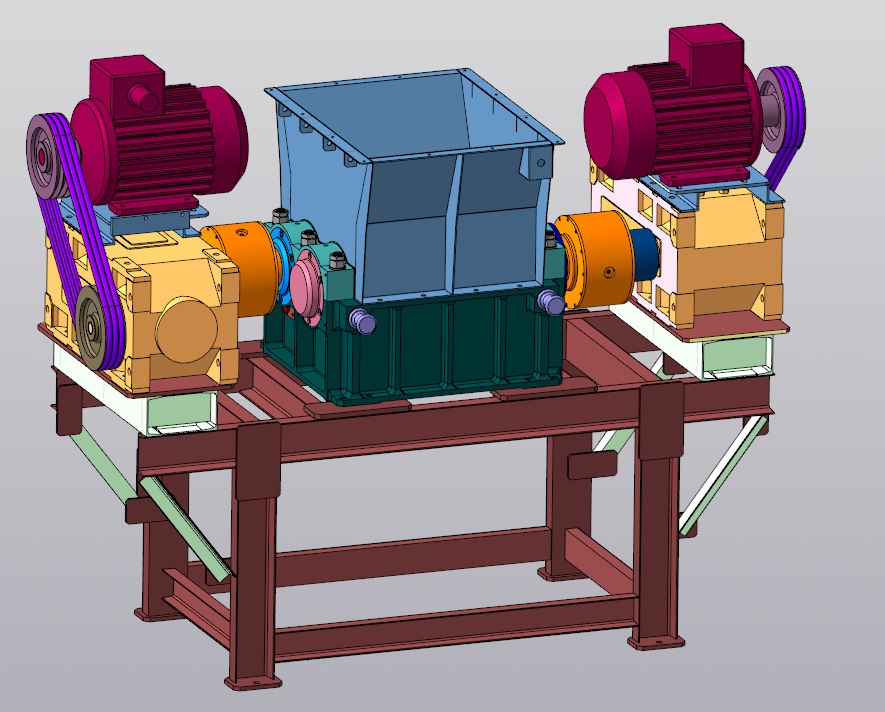

Двухвальный шредер ND42.3000.0 предназначен для переработки предварительно раздробленных шин на более мелкие куски. Величина входной фракции – 40х100мм, выходной фракции – 20х40мм.
Комплект содержит 3Д сборку и полный состав деталей с указанием материала.
Диаметр режущих фрез - 532мм;
Толщина фрез - 18мм;
Габарит загрузочной воронки - 740 х 930мм;
Привод индивидуальный на каждый вал отдельно.
Два электродвигателя АИР200М6 мощностью по 22кВт
Два редуктора 6Ц3-225ES-80-21С-1-1-А-Ц-У3
Обороты валов - 12,5об/мин;
Габаритные размеры (ДхШхВ) - 2952 х 1076 х 2325
Вес - 6760кг
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Двухвальный шредер с двумя приводами для переработки шин
Двухвальный шредер с двумя приводами для переработки шин
0
7
102
0
0
500
3D Модели
дробилка
металлокорд
Переработка
покрышка
Резина
резино-металлический
рециклинг
утилизация
Фреза
шина
шредер
Автор
Андрей
Перфильев
Дата
17.05.2024
Язык
Русский
Состав
3-D сборка с полным комплектом деталей выполненных в КОМПАС-3Д V-20
Софт
КОМПАС-3D V-20
Как открыть?
Содержимое архива
-
-
ND.02.1001.000-01.m3d
-
ND.02.1002.000-01.m3d
-
ND.02.1311.000.m3d
-
ND.02.2001.000-01.m3d
-
ND.02.2050.0.a3d
-
ND.02.2051.000.m3d
-
ND.02.2052.000.m3d
-
ND.02.2053.000.m3d
-
ND.02.2054.000.m3d
-
ND.02.2055.000.m3d
-
ND.02.2056.000.m3d
-
ND.02.2057.000.m3d
-
ND.02.2058.000.m3d
-
ND.02.2059.000.m3d
-
ND.02.2106.000.m3d
-
ND.02.2107.000.m3d
-
ND.02.2108.000.M3D
-
ND.02.2109.000.M3D
-
ND.02.2112.000.m3d
-
ND.02.2113.000.m3d
-
ND.02.2210.0.a3d
-
ND.02.2210.001.m3d
-
ND.02.2210.002.m3d
-
ND.02.2210.003.m3d
-
ND.02.2210.004.m3d
-
ND.02.2301.000.m3d
-
ND.02.2303.000.m3d
-
ND.02.2306.000.m3d
-
ND.02.2309.000.m3d
-
ND.02.2312.000.m3d
-
ND.02.3103.000-01.m3d
-
ND.02.3307.000.m3d
-
ND.02.3308.000.m3d
-
ND.02.3311.000.m3d
-
ND.02.3314.000.m3d
-
ND.02.3315.000.m3d
-
ND.02.3316.000.m3d
-
ND.02.3317.000.m3d
-
ND.3200.0.a3d
-
ND.42.1003.000.m3d
-
ND.42.1004.000.m3d
-
ND.42.2002.000.m3d
-
ND.42.2003.000.m3d
-
ND.42.2112.000.m3d
-
ND.42.2113.000.m3d
-
ND.42.2210.003.m3d
-
ND.42.2301.000.m3d
-
ND.42.2313.000.m3d
-
ND.42.2600.0.a3d
-
ND.42.2600.100.a3d
-
ND.42.2600.101.m3d
-
ND.42.2600.102.m3d
-
ND.42.2600.103.m3d
-
ND.42.2601.000.m3d
-
ND.42.2602.000.m3d
-
ND.42.2603.000.m3d
-
ND.42.2604.000.m3d
-
ND.42.2605.000.m3d
-
ND.42.2606.000.m3d
-
ND.42.2607.000.m3d
-
ND.42.2608.000.m3d
-
ND.42.2609.000.m3d
-
ND.42.2610.000.m3d
-
ND.42.2611.000.m3d
-
ND.42.3000.0.a3d
-
ND.42.3100.0.a3d
-
ND.42.3201.000.m3d
-
ND.42.3202.000.m3d
-
ND.42.3203.000.m3d
-
ND.42.3204.000.m3d
-
ND.42.3300.0.a3d
-
ND.42.3311.000.m3d
-
ND.42.3314.000.m3d
-
ND.42.3350.0.a3d
-
ND.42.3351.000.m3d
-
АИР200М6У3 n= 1000 об_мин, N= 22 кВт.m3d
-
Кольцо внутреннее.m3d
-
Кольцо наружное.m3d
-
Подшипник 3622.a3d
-
Редуктор 6Ц3-225ES-80-21С-1-1-А-Ц-У3.m3d
-
Ремень В-2500 ГОСТ 1284.1-80.m3d
-
Ролик.m3d
