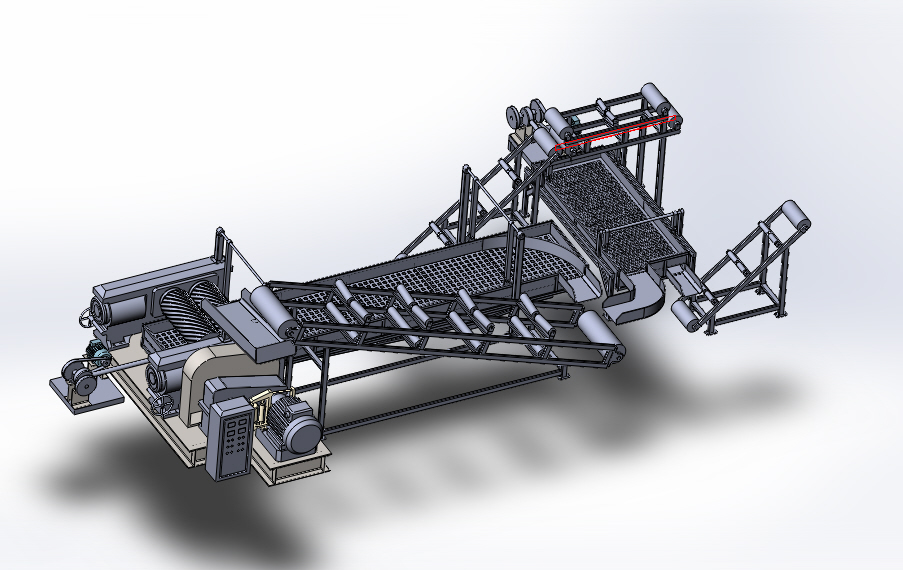

Линия переработки шин в резиновую крошку

Назначение оборудования:
Данное оборудование предназначено для измельчения резины, в частности б/у шин, в резиновую крошку.

1. Основные технические параметры:
Диаметр вала: 450 мм
Длина рабочей части вала: 650 мм
Скорость переднего вала: 22м в мин.
Скорость заднего вала: 30.28 м в мин.
Скоростное соотношение валов: 1:1.38
Мощность главного мотора: 55 кВт
Скорость главного мотора: 980 об в мин.
Производительность: 600-800 кг крошки в час
Габариты ( ДхШхВ): 4770 х 1846 х 1835мм

Описание конструкции:
1. Машина переработки резины XKJ-480 представляет собой рамную базу, передний и задний ролик, трансмиссию, редуктор. Перед началом работы отрегулируйте расстояние между роликовыми устройствами. Пожалуйста, посмотрите ссылку на рисунок внешнего вида (Рис. А) и рисунок газотранспортной системы (Рис. B).
2. Ролики изготовлены из сплава отбеленного чугуна и представляют собой высоко твердый и износостойкий материал. Поверхностная твердость ролика Hs68-75. После того, как рабочие поверхности переднего и заднего ролика отполированы, они становятся яркого стального цвета.
3. Передний ролик имеет регулировочное устройство (турбина) и позволяет регулировать расстояние от 0 до 15 мм. Данная операция очень удобна и производится за очень короткое время.
4. В ролике используются двухрядные сферические подшипники, которые установлены в середине, что уменьшает коэффициент трения, а пусковой момент малый и достигает энергосберегающий эффект good. Смазка трущихся узлов производится маслом марки ZFG3 и ZFG4 (комплекс консистентной смазки кальцием).
5. В конце ролика имеются трубы для охлаждения (нагрева) воды, что позволяет контролировать воду (пар), количество и рабочую температуру ролика.
6. Существует закрытое устройство защиты от передаточного механизма, а также тормозные устройства, на случай чрезвычайных ситуаций (аварийное отключение). Это безопасно и надежно.

3Д модель выполнена в программе Solidworks 12 sp5.
Чертежи выполнены в программе Компас 16.0.
