Станок для резки крупногабаритных шин на кольца и вырезки бортового кольца

0
2
120
0
0
300

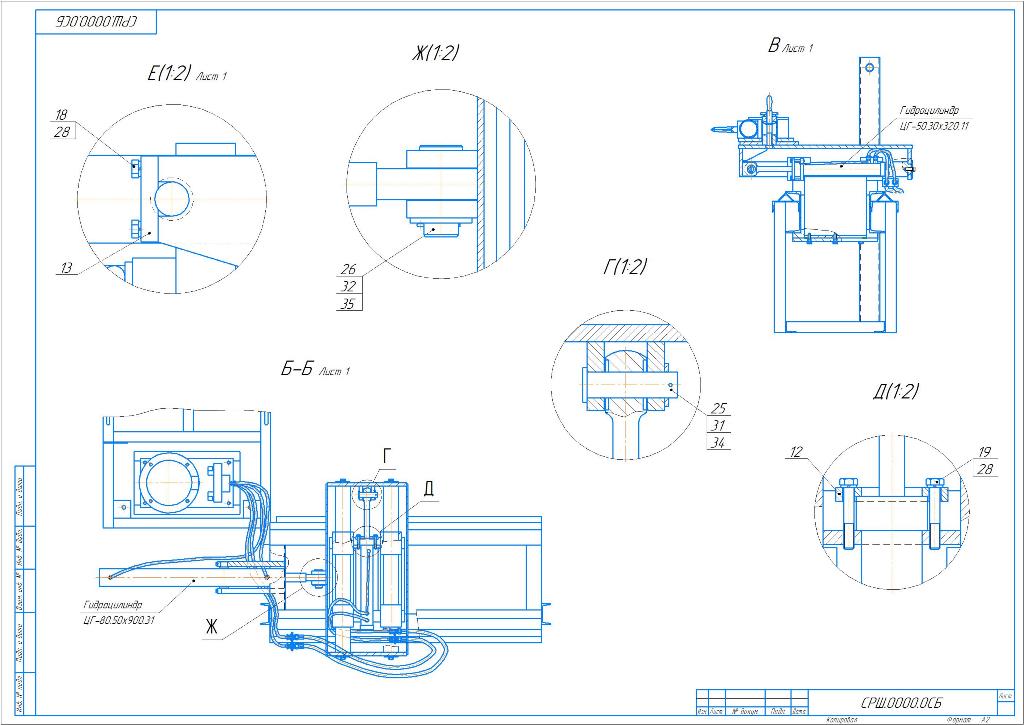

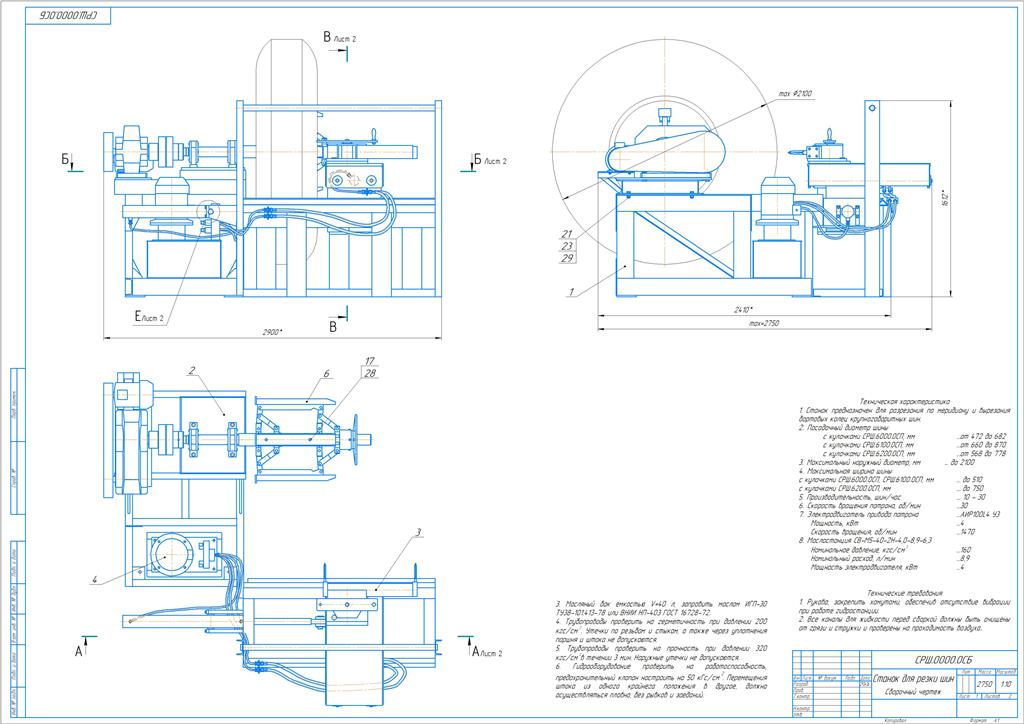

Чертеж Станок для резки крупногабаритных шин на кольца и вырезки бортового кольца
Чертеж Станок для резки крупногабаритных шин на кольца и вырезки бортового кольца
Чертеж Станок для резки крупногабаритных шин на кольца и вырезки бортового кольца

Комплект чертежей станка для предварительной резки крупногабаритных шин (КГШ) на кольца и отделения бортового кольца.
Техническая характеристика:
Посадочный диаметр шины: от 472 до 870мм
Максимальный наружный диаметр шины до 2100мм
Максимальная ширина шины до 750мм
Производительность 10 - 30 шин/час
Скорость вращения патрона 30 об/мин
Электродвигатель привода патрона мощность 4кВт

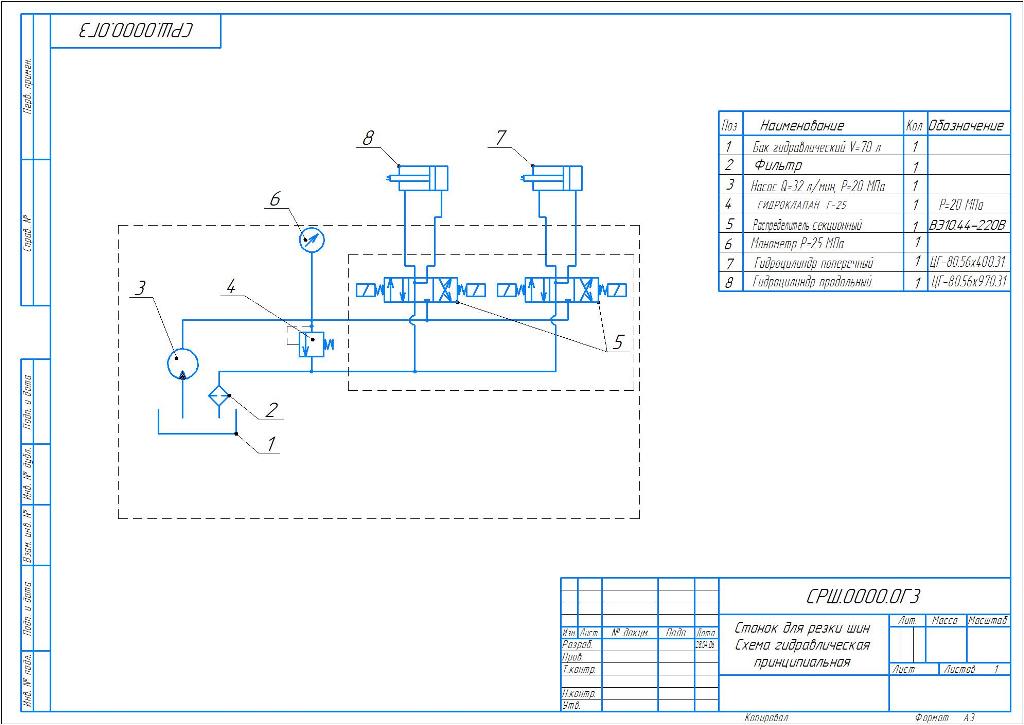

Маслостанция СВ-М5-40-2Н-4,0-8,9-6,3
Номинальный расход 8,9л/мин, давление 160бар
Мощность электродвигателя маслостанции 4кВт
Габаритные размеры станка (ДхШхВ) 2900х2750х1612мм
Масса 1200кг

бортовое кольцо КГШ крошка резиновая переработка изношенных шин покрышка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Андрей Перфильев
Дата
19.02.2025
Язык
Русский
Состав
Комплект чертежей и спецификаций, программа и методика испытаний, паспорт
Софт
КОМПАС-3D 18 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-СРШ.0000.0 ПС.doc СРШ.0000.0 ПС.doc
  • icon-СРШ.0000.0 СБ.CDW СРШ.0000.0 СБ.CDW
  • icon-СРШ.0000.0 СБ.tif СРШ.0000.0 СБ.tif
  • icon-СРШ.0000.0Г3.CDW СРШ.0000.0Г3.CDW
  • icon-СРШ.0000.0СП.spw СРШ.0000.0СП.spw
  • icon-СРШ.0000.ПРМ.doc СРШ.0000.ПРМ.doc
  • icon-СРШ.0000.Э3.CDW СРШ.0000.Э3.CDW
  • icon-СРШ.0001.000.CDW СРШ.0001.000.CDW
  • icon-СРШ.0002.000.CDW СРШ.0002.000.CDW
  • icon-СРШ.1000.0СБ.CDW СРШ.1000.0СБ.CDW
  • icon-СРШ.1000.0СП.SPW СРШ.1000.0СП.SPW
  • icon-СРШ.1001.000.CDW СРШ.1001.000.CDW
  • icon-СРШ.1002.000.cdw СРШ.1002.000.cdw
  • icon-СРШ.1003.000.cdw СРШ.1003.000.cdw
  • icon-СРШ.1004.000.CDW СРШ.1004.000.CDW
  • icon-СРШ.1005.000.CDW СРШ.1005.000.CDW
  • icon-СРШ.1006.000.CDW СРШ.1006.000.CDW
  • icon-СРШ.2000.0СБ.CDW СРШ.2000.0СБ.CDW
  • icon-СРШ.2000.0СП.SPW СРШ.2000.0СП.SPW
  • icon-СРШ.2001.000.CDW СРШ.2001.000.CDW
  • icon-СРШ.2002.000.CDW СРШ.2002.000.CDW
  • icon-СРШ.2003.000.cdw СРШ.2003.000.cdw
  • icon-СРШ.2004.000.cdw СРШ.2004.000.cdw
  • icon-СРШ.2006.000.cdw СРШ.2006.000.cdw
  • icon-СРШ.2007.000.CDW СРШ.2007.000.CDW
  • icon-СРШ.2050.0СБ.CDW СРШ.2050.0СБ.CDW
  • icon-СРШ.2050.0СП.spw СРШ.2050.0СП.spw
  • icon-СРШ.2051.000.cdw СРШ.2051.000.cdw
  • icon-СРШ.2052.000.cdw СРШ.2052.000.cdw
  • icon-СРШ.2100.0СБ.CDW СРШ.2100.0СБ.CDW
  • icon-СРШ.2100.0СП.SPW СРШ.2100.0СП.SPW
  • icon-СРШ.2101.000.cdw СРШ.2101.000.cdw
  • icon-СРШ.2102.000.cdw СРШ.2102.000.cdw
  • icon-СРШ.2103.000.cdw СРШ.2103.000.cdw
  • icon-СРШ.2104.000.cdw СРШ.2104.000.cdw
  • icon-СРШ.2105.000.cdw СРШ.2105.000.cdw
  • icon-СРШ.2106.000.cdw СРШ.2106.000.cdw
  • icon-СРШ.2107.000.cdw СРШ.2107.000.cdw
  • icon-СРШ.2200.0 СБ.CDW СРШ.2200.0 СБ.CDW
  • icon-СРШ.2200.0СП.SPW СРШ.2200.0СП.SPW
  • icon-СРШ.2201.000.CDW СРШ.2201.000.CDW
  • icon-СРШ.2202.000.CDW СРШ.2202.000.CDW
  • icon-СРШ.2203.000.CDW СРШ.2203.000.CDW
  • icon-СРШ.2300.0СБ.cdw СРШ.2300.0СБ.cdw
  • icon-СРШ.2300.0СП.spw СРШ.2300.0СП.spw
  • icon-СРШ.2301.000.CDW СРШ.2301.000.CDW
  • icon-СРШ.2302.000.CDW СРШ.2302.000.CDW
  • icon-СРШ.2303.000.CDW СРШ.2303.000.CDW
  • icon-СРШ.2304.000.CDW СРШ.2304.000.CDW
  • icon-СРШ.2305.000.CDW СРШ.2305.000.CDW
  • icon-СРШ.2306.000.CDW СРШ.2306.000.CDW
  • icon-СРШ.2307.000.CDW СРШ.2307.000.CDW
  • icon-СРШ.2308.000.CDW СРШ.2308.000.CDW
  • icon-СРШ.2309.000.CDW СРШ.2309.000.CDW
  • icon-СРШ.2311.000.CDW СРШ.2311.000.CDW
  • icon-СРШ.2312.000.cdw СРШ.2312.000.cdw
  • icon-СРШ.2313.000.CDW СРШ.2313.000.CDW
  • icon-СРШ.2314.000.CDW СРШ.2314.000.CDW
  • icon-СРШ.2315.000.CDW СРШ.2315.000.CDW
  • icon-СРШ.2316.000.CDW СРШ.2316.000.CDW
  • icon-СРШ.2317.000.CDW СРШ.2317.000.CDW
  • icon-СРШ.2318.000.CDW СРШ.2318.000.CDW
  • icon-СРШ.2319.000.CDW СРШ.2319.000.CDW
  • icon-СРШ.2321.000.cdw СРШ.2321.000.cdw
  • icon-СРШ.2350.0СБ.CDW СРШ.2350.0СБ.CDW
  • icon-СРШ.2350.0СП.spw СРШ.2350.0СП.spw
  • icon-СРШ.2351.000.CDW СРШ.2351.000.CDW
  • icon-СРШ.2352.000.CDW СРШ.2352.000.CDW
  • icon-СРШ.2353.000.CDW СРШ.2353.000.CDW
  • icon-СРШ.2360.0СБ.CDW СРШ.2360.0СБ.CDW
  • icon-СРШ.2360.0СП.CDW СРШ.2360.0СП.CDW
  • icon-СРШ.2360.0СП.spw СРШ.2360.0СП.spw
  • icon-СРШ.2361.000.CDW СРШ.2361.000.CDW
  • icon-СРШ.2362.000.CDW СРШ.2362.000.CDW
  • icon-СРШ.2370.0СБ.CDW СРШ.2370.0СБ.CDW
  • icon-СРШ.2370.0СП.spw СРШ.2370.0СП.spw
  • icon-СРШ.2371.000.CDW СРШ.2371.000.CDW
  • icon-СРШ.2380.0СБ.CDW СРШ.2380.0СБ.CDW
  • icon-СРШ.2380.0СП.SPW СРШ.2380.0СП.SPW
  • icon-СРШ.2381.000.cdw СРШ.2381.000.cdw
  • icon-СРШ.2382.000.cdw СРШ.2382.000.cdw
  • icon-СРШ.3000.0СБ.CDW СРШ.3000.0СБ.CDW
  • icon-СРШ.3000.0СП.SPW СРШ.3000.0СП.SPW
  • icon-СРШ.3001.000.cdw СРШ.3001.000.cdw
  • icon-СРШ.3002.000.CDW СРШ.3002.000.CDW
  • icon-СРШ.3004.000.cdw СРШ.3004.000.cdw
  • icon-СРШ.3007.000.cdw СРШ.3007.000.cdw
  • icon-СРШ.3100.0СБ.CDW СРШ.3100.0СБ.CDW
  • icon-СРШ.3100.0СП.SPW СРШ.3100.0СП.SPW
  • icon-СРШ.3101.000.CDW СРШ.3101.000.CDW
  • icon-СРШ.3102.000.CDW СРШ.3102.000.CDW
  • icon-СРШ.3103.000.CDW СРШ.3103.000.CDW
  • icon-СРШ.3104.000.CDW СРШ.3104.000.CDW
  • icon-СРШ.3130.0СБ.cdw СРШ.3130.0СБ.cdw
  • icon-СРШ.3130.0СП.spw СРШ.3130.0СП.spw
  • icon-СРШ.3131.000.cdw СРШ.3131.000.cdw
  • icon-СРШ.3200.0СБ.CDW СРШ.3200.0СБ.CDW
  • icon-СРШ.3200.0СП.SPW СРШ.3200.0СП.SPW
  • icon-СРШ.3201.000.CDW СРШ.3201.000.CDW
  • icon-СРШ.3202.000.CDW СРШ.3202.000.CDW
  • icon-СРШ.3203.000.CDW СРШ.3203.000.CDW
  • icon-СРШ.3204.000.CDW СРШ.3204.000.CDW
  • icon-СРШ.3205.000.CDW СРШ.3205.000.CDW
  • icon-СРШ.3206.000.CDW СРШ.3206.000.CDW
  • icon-СРШ.3207.000.CDW СРШ.3207.000.CDW
  • icon-СРШ.3300.0СБ.cdw СРШ.3300.0СБ.cdw
  • icon-СРШ.3300.0СП.SPW СРШ.3300.0СП.SPW
  • icon-СРШ.3301.000.cdw СРШ.3301.000.cdw
  • icon-СРШ.3302.000.cdw СРШ.3302.000.cdw
  • icon-СРШ.3303.000.cdw СРШ.3303.000.cdw
  • icon-СРШ.3304.000.cdw СРШ.3304.000.cdw
  • icon-СРШ.3330.0СБ.cdw СРШ.3330.0СБ.cdw
  • icon-СРШ.3330.0СП.SPW СРШ.3330.0СП.SPW
  • icon-СРШ.3331.000.cdw СРШ.3331.000.cdw
  • icon-СРШ.3332.000.cdw СРШ.3332.000.cdw
  • icon-СРШ.3333.000.cdw СРШ.3333.000.cdw
  • icon-СРШ.3334.000.cdw СРШ.3334.000.cdw
  • icon-СРШ.3335.000.cdw СРШ.3335.000.cdw
  • icon-СРШ.3400.0СБ.CDW СРШ.3400.0СБ.CDW
  • icon-СРШ.3400.0СП.SPW СРШ.3400.0СП.SPW
  • icon-СРШ.3401.000.CDW СРШ.3401.000.CDW
  • icon-СРШ.3402.000.CDW СРШ.3402.000.CDW
  • icon-СРШ.3403.000.cdw СРШ.3403.000.cdw
  • icon-СРШ.3404.000.CDW СРШ.3404.000.CDW
  • icon-СРШ.3405.000.CDW СРШ.3405.000.CDW
  • icon-СРШ.3406.000.CDW СРШ.3406.000.CDW
  • icon-СРШ.3500.0СБ.CDW СРШ.3500.0СБ.CDW
  • icon-СРШ.3500.0СП.spw СРШ.3500.0СП.spw
  • icon-СРШ.3501.000.cdw СРШ.3501.000.cdw
  • icon-СРШ.3502.000.cdw СРШ.3502.000.cdw
  • icon-СРШ.4000.0 Г4.CDW СРШ.4000.0 Г4.CDW
  • icon-СРШ.4000.0 СБ.CDW СРШ.4000.0 СБ.CDW
  • icon-СРШ.4000.0СП.SPW СРШ.4000.0СП.SPW
  • icon-СРШ.4001.000.CDW СРШ.4001.000.CDW
  • icon-СРШ.4002.000.cdw СРШ.4002.000.cdw
  • icon-СРШ.4100.0СБ.CDW СРШ.4100.0СБ.CDW
  • icon-СРШ.4100.0СП.spw СРШ.4100.0СП.spw
  • icon-СРШ.6000.0СБ.cdw СРШ.6000.0СБ.cdw
  • icon-СРШ.6000.0СП.spw СРШ.6000.0СП.spw
  • icon-СРШ.6001.000.cdw СРШ.6001.000.cdw
  • icon-СРШ.6002.000.cdw СРШ.6002.000.cdw
  • icon-СРШ.6100.0СБ.cdw СРШ.6100.0СБ.cdw
  • icon-СРШ.6100.0СП.spw СРШ.6100.0СП.spw
  • icon-СРШ.6101.000.cdw СРШ.6101.000.cdw
  • icon-СРШ.6102.000.cdw СРШ.6102.000.cdw
  • icon-СРШ.6103.000.cdw СРШ.6103.000.cdw
  • icon-СРШ.6200.0СБ.cdw СРШ.6200.0СБ.cdw
  • icon-СРШ.6200.0СП.spw СРШ.6200.0СП.spw
  • icon-СРШ.6201.000.cdw СРШ.6201.000.cdw
  • icon-СРШ.6202.000.cdw СРШ.6202.000.cdw
