Магнитный сепаратор ленточный

0
3
120
0
0
150

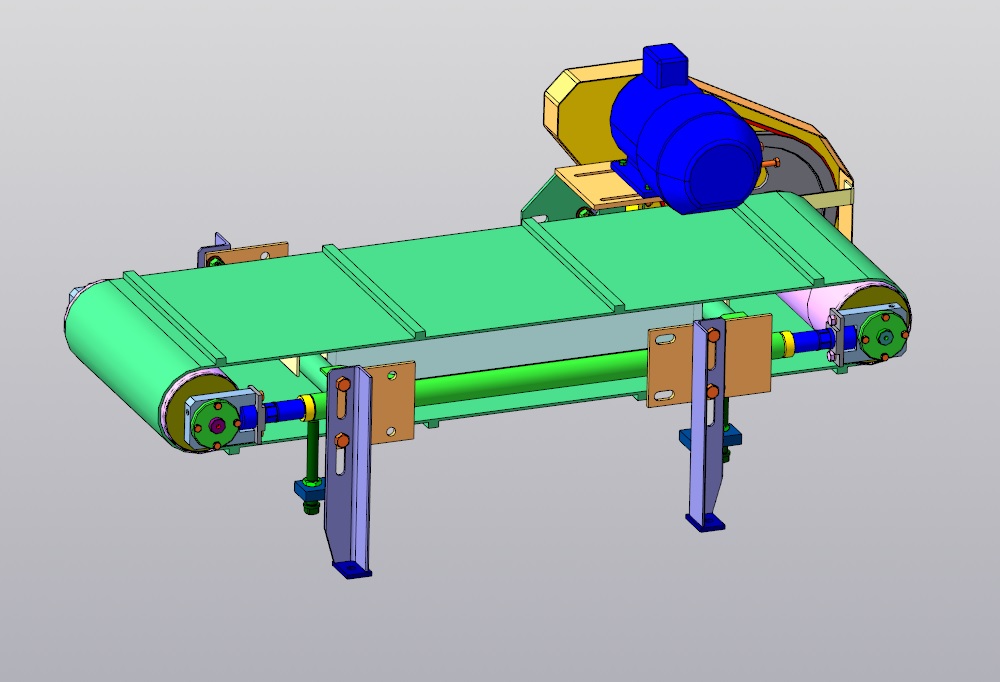

3D модель Магнитный сепаратор ленточный
3D модель Магнитный сепаратор ленточный

Магнитный сепаратор ленточный предназначен для линии по переработке изношенных металлокордных шин. Скорость перемещения ленты - 1,5м/с, мощность привода - 1,1кВт, привод ремнем А-1320, ширина ленты удаляющей проволоку - 450мм. Ширина конвейера транспортирующего материал - 600мм. Магнитная плита собрана из 84-х ферритовых магнитных плиток размером 84х64х14мм. Выделяет из кусков дробленых шин очищенные от резины проволочки на высоте 120-150мм, а проволоку с резиной не удаляет! Это важно.

3D Модели магнитный сепаратор переработка изношенных шин
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Андрей Перфильев
Дата
06.04.2025
Язык
Русский
Состав
3-Д сборка, детали, чертежи и спецификации. Полный комплект для производства.
Софт
КОМПАС-3D 20 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Двигатель 4А90L.M3D
  • Лента конвейерная L=1640 B=450.m3d
  • ПП64х84х14.m3d
  • Ремень А 1320.m3d

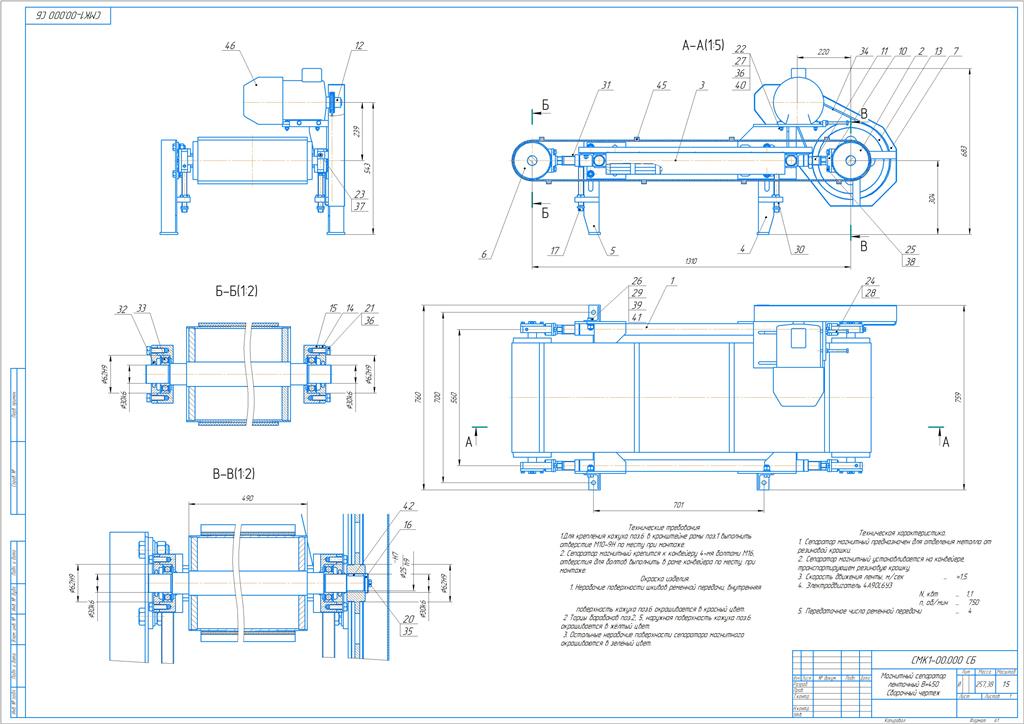

  • СМК1-00.000 СБ.cdw
  • СМК1-00.000.a3d
  • СМК1-00.000.spw
  • СМК1-00.001.cdw
  • СМК1-00.001.m3d
  • СМК1-00.002.cdw
  • СМК1-00.002.m3d
  • СМК1-00.003.cdw
  • СМК1-00.003.m3d
  • СМК1-00.004.cdw
  • СМК1-00.004.m3d
  • СМК1-00.005.cdw
  • СМК1-00.005.m3d
  • СМК1-00.006.cdw
  • СМК1-00.006.m3d
  • СМК1-00.007.cdw
  • СМК1-00.007.m3d
  • СМК1-00.008.cdw
  • СМК1-00.008.m3d
  • СМК1-01.000.a3d
  • СМК1-01.000.spw
  • СМК1-01.001.cdw
  • СМК1-01.001.m3d
  • СМК1-01.002.cdw
  • СМК1-01.002.m3d
  • СМК1-01.003.cdw
  • СМК1-01.003.m3d
  • СМК1-01.004.cdw
  • СМК1-01.004.m3d
  • СМК1-01.005.cdw
  • СМК1-01.005.m3d
  • СМК1-01.006.cdw
  • СМК1-01.006.m3d
  • СМК1-01.007.cdw
  • СМК1-01.007.m3d
  • СМК1-01.008.cdw
  • СМК1-01.008.m3d
  • СМК1-01.009.cdw
  • СМК1-01.009.m3d
  • СМК1-01.010.m3d
  • СМК1-01.011.m3d
  • СМК1-02.000 СБ.cdw
  • СМК1-02.000.a3d
  • СМК1-02.000.spw
  • СМК1-02.001.cdw
  • СМК1-02.001.m3d
  • СМК1-02.002.cdw
  • СМК1-02.002.m3d
  • СМК1-02.003.m3d
  • СМК1-03.000 СБ.cdw
  • СМК1-03.000.a3d
  • СМК1-03.000.spw
  • СМК1-03.002.cdw
  • СМК1-03.002.m3d
  • СМК1-03.004.m3d
  • СМК1-03.005.m3d
  • СМК1-03.006.m3d
  • СМК1-03.100 СБ.cdw
  • СМК1-03.100.a3d
  • СМК1-03.100.spw
  • СМК1-03.101.cdw
  • СМК1-03.101.m3d
  • СМК1-03.102.m3d
  • СМК1-04.000 СБ.cdw
  • СМК1-04.000.a3d
  • СМК1-04.000.spw
  • СМК1-04.001.cdw
  • СМК1-04.001.m3d
  • СМК1-04.002.cdw
  • СМК1-04.002.m3d
  • СМК1-04.003.cdw
  • СМК1-04.003.m3d
  • СМК1-05.000 СБ.cdw
  • СМК1-05.000.a3d
  • СМК1-05.000.spw
  • СМК1-05.001.m3d
  • СМК1-06.000 СБ.cdw
  • СМК1-06.000.a3d
  • СМК1-06.000.spw
  • СМК1-06.001.cdw
  • СМК1-06.001.m3d
  • СМК1-06.002.cdw
  • СМК1-06.002.m3d
  • СМК1-06.003.cdw
  • СМК1-06.003.m3d
  • СМК1-06.004.cdw
  • СМК1-06.004.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
200

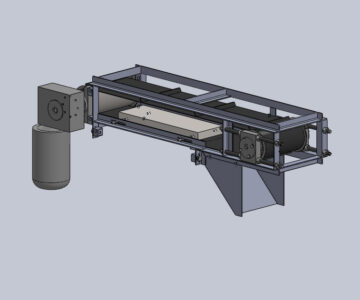

3D модель Магнитный сепаратор ленточный
Магнитный сепаратор ленточный
50

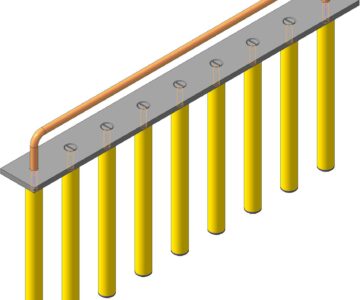

3D модель Сепаратор стержневой магнитный
Сепаратор стержневой магнитный
20

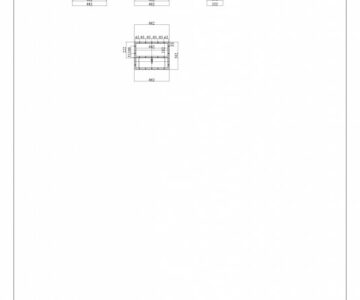

Чертеж Пластинчатый магнитный сепаратор (магнитная колонка) PMD
Пластинчатый магнитный сепаратор (магнитная колонка) PMD
100
Чертеж Модернизация магнитного сепаратора У1-БМЗ
Модернизация магнитного сепаратора У1-БМЗ
80
3D модель Магнитный сепаратор барабанный
Магнитный сепаратор барабанный
50

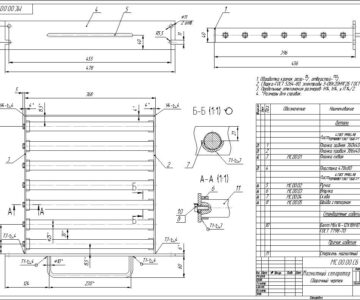

Чертеж Магнитный сепаратор (чертежи)
