Экскаватор ЕК-16 с телескопической рукоятью

ТвГТУ, кафедра СДМО, отт, телескопическая рукоять , 2015 год.

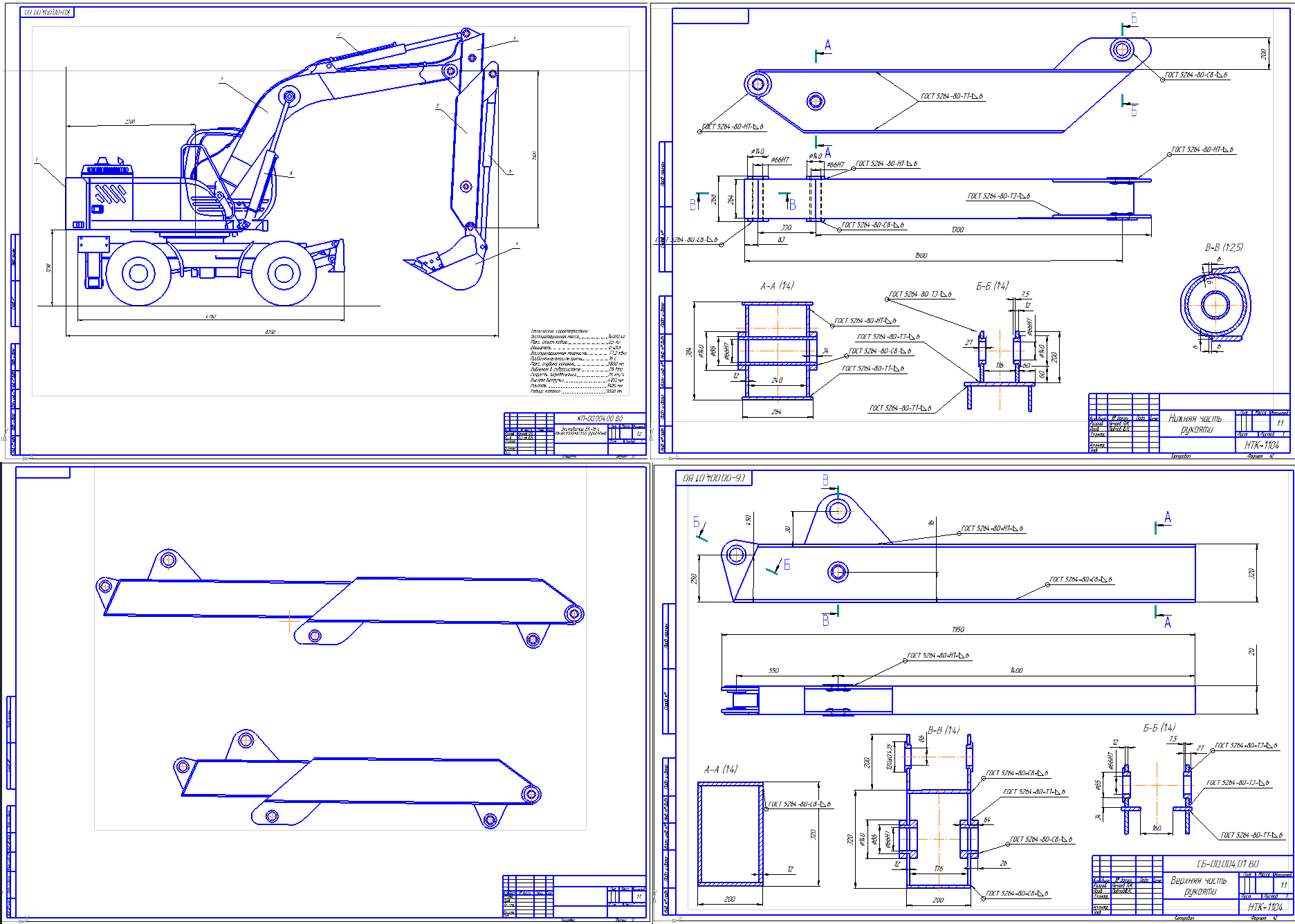

чертежи, верхняя часть и нижняя рукояти, общий вид, деталировка модернизация, заключается в том, что на стандартный экскаватор, устанавливается телескопическая рукоять, движение которой осуществляется, за счет гидроцилиндра

Технические характеристики:
Эксплуатационная масса………………………………14000 кг
Макс. Объем ковша……………………………………………0,5 м3
Двигатель…………………………………………………………… Д-245
Эксплуатационная мощность………………………77,2 кВт
Продолжительность цикла……………………………16 с
Макс. глубина копания……………………………………5800 мм
Давление в гидросистеме ……………………………28 Мпа
Скорость передвижения…………………………………20 км/ч
Высота выгрузки………………………………………………6180 мм
Рукоять ………………………………………………………………1800 мм
Радиус копания ………………………………………………9000 мм
