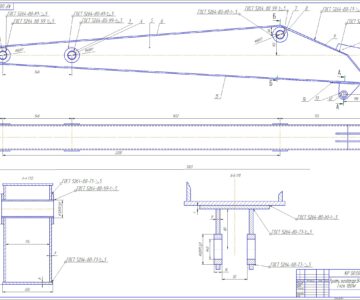

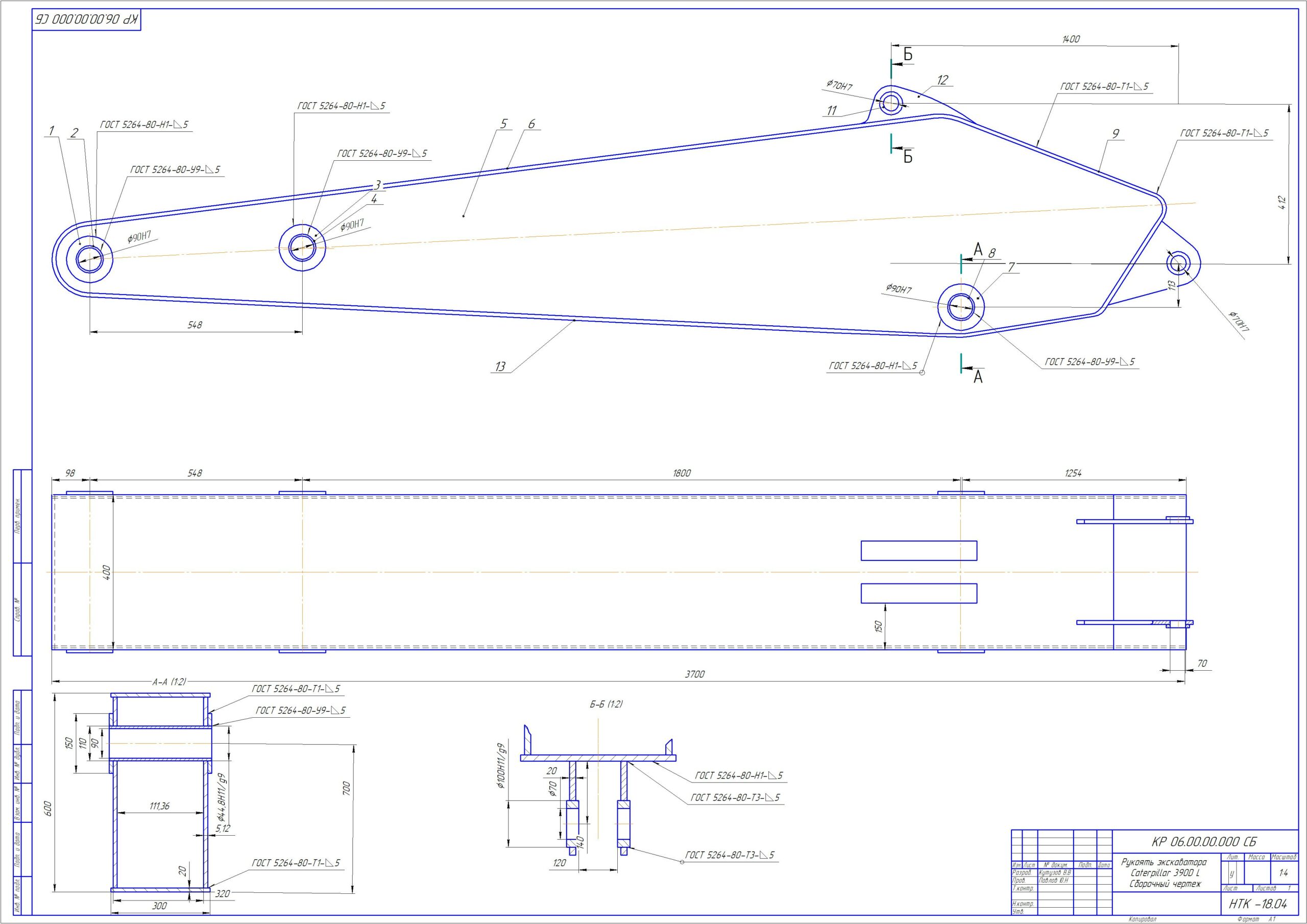

Расчет рукояти экскаватора Cat 390D L

Министерство науки и образования РФ
Федеральное государственное бюджетное учреждение
высшего образования
«Тверской государственный технический университет»
(ТвГТУ)
Кафедра «Строительные, дорожные машины и оборудование»

Курсовая работа
По дисциплине «Строительная механика и металлические конструкции строительных дорожных машин»
на тему: «Расчет рукояти экскаватора»

Тверь 2021г

Исходные данные:
Гидравлический одноковшовый экскаватор Caterpillar 390D L;
Емкость ковша - 4,6 м^3; Мощность двигателя - 523л.с; Давление в гидросистеме - 35МПа; Стрела - 8,4м; Рукоять-3,7 м; Усилие копания рукояти - 300кН

Содержание
Введение………………………………………………………………...…3
Исходные данные……………………………………………………….…4
1.Расчет усилий в рукояти экскаватора…………………………………..5
1.1 Расчет усилий в гидросистеме ковша……………………………..6
1.2 Расчет усилия в гидроцилиндре стрелы…………………………..6
1.3 Расчет усилия стрелы (в сборе)……………………………………6
1.4 Проверка на опрокидывание относительно точек 1,2 и сдвиг…..8
1.5 Построение эпюр……………………………………………….…11
2.Проверка опасного сечения на прочность………………………….…12
3.Расчет цилиндрического шарнира…………………………………….13
4.Расчет сварки…………………………………………………………....14
Список используемой литературы………………………………………15
