КОМПАС 3D 18

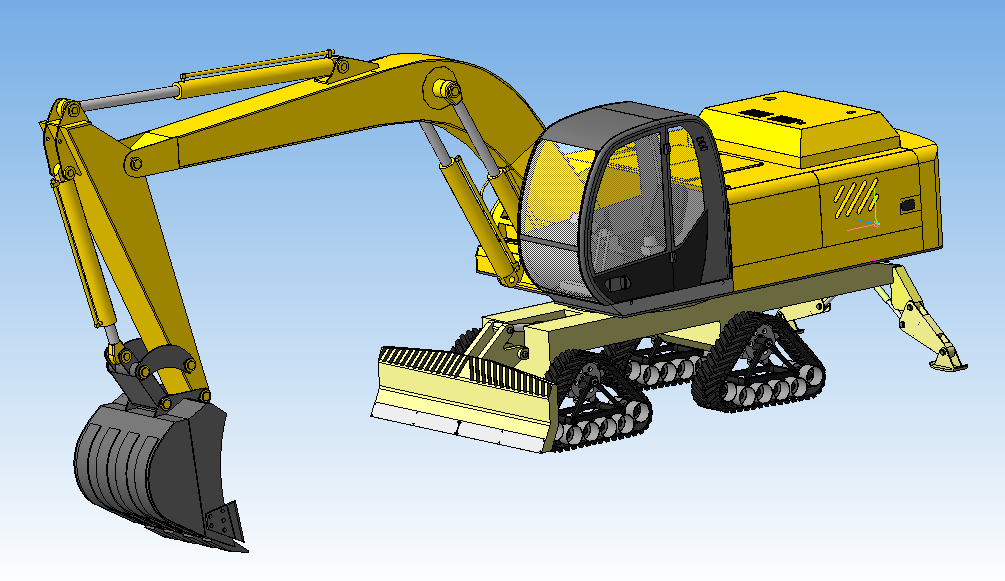

Экскаватор ЕТ-25 на гусеничном ходе

Аналог Экскаватор гусеничный гидравлический ЕТ-25
Гусеничный ход был разделен на 4 части, на каждую ось по две гусеницы.

Технические характеристики экскаватора ЕТ-25
Показатель Значение
Вес, т 26,5
Емкость ковша (по SAE), куб.м 1,25 (0,77; 1,4)
Длина, мм 9900
Ширина, мм 3000
Высота, мм 3450
Двигатель Perkins 1106C-E60TA
Мощность двигателя, л.с. 175
Продолжительность цикла, с 22
Давление в гидросистеме, МПа 28
Скорость передвижения, км/час 2,3
Удельное давление на грунт, кг/см2 0,55
Параметры копания
Рукоять, м 2,2 3,4 7,0
Радиус копания, м 9,8 10,78 16,7
Радиус копания на уровне стоянки, м 9,64 10,5 16,6
Кинематическая глубина копания, м 6,48 7,38 6,6
Высота выгрузки, м 7,0 7,69 14,9
Угол поворота ковша, град. 177 177 172
Максимальная емкость ковша (по SAE), куб.м
- для грунтов плотностью 1,8 т/куб.м 1,25 0,77
- для грунтов плотностью 1,6 т/куб.м 1,4 - -
- для грунтов плотностью 1,2 т/куб.м - - 0,65

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Экскаватор ЕТ-25/
Экскаватор ЕТ-25/Гидроцилиндр ковша.m3d
Экскаватор ЕТ-25/Гидроцилиндр рукояти.m3d
Экскаватор ЕТ-25/Гидроцилиндр стрелы.m3d
Экскаватор ЕТ-25/Гусеничный трак твэкс.m3d
Экскаватор ЕТ-25/гусеничный трак.m3d
Экскаватор ЕТ-25/Гусеничный ход/
Экскаватор ЕТ-25/Гусеничный ход/Gusenichny_khod_-SB.cdw
Экскаватор ЕТ-25/Гусеничный ход/Ведущий ролик.m3d
Экскаватор ЕТ-25/Гусеничный ход/Гусеница.a3d
Экскаватор ЕТ-25/Гусеничный ход/Гусеница.a3d.bak
Экскаватор ЕТ-25/Гусеничный ход/Гусеница.m3d
Экскаватор ЕТ-25/Гусеничный ход/Гусеница.m3d.bak
Экскаватор ЕТ-25/Гусеничный ход/Звездочка.m3d
Экскаватор ЕТ-25/Гусеничный ход/Звездочка.m3d.bak
Экскаватор ЕТ-25/Гусеничный ход/Опора.m3d
Экскаватор ЕТ-25/Гусеничный ход/Опора.m3d.bak
Экскаватор ЕТ-25/Гусеничный ход/Рама.m3d
Экскаватор ЕТ-25/Гусеничный ход/Ролик малый.m3d
Экскаватор ЕТ-25/Гусеничный ход/Ролик Средний.m3d
Экскаватор ЕТ-25/Гусеничный ход/Рычаг.m3d
Экскаватор ЕТ-25/Гусеничный ход/Рычаг.m3d.bak
Экскаватор ЕТ-25/дверь.m3d
Экскаватор ЕТ-25/Деталь задний кожух.m3d
Экскаватор ЕТ-25/Домкраты.m3d
Экскаватор ЕТ-25/ЕК-18.a3d
Экскаватор ЕТ-25/Звездочка.m3d
Экскаватор ЕТ-25/Кабина.a3d
Экскаватор ЕТ-25/капотная группа.m3d
Экскаватор ЕТ-25/каркас кабины.m3d
Экскаватор ЕТ-25/Каток.m3d
Экскаватор ЕТ-25/Ковш ет 25.m3d
Экскаватор ЕТ-25/Колес.m3d
Экскаватор ЕТ-25/Колеса экс.a3d
Экскаватор ЕТ-25/крепление ленивца.m3d
Экскаватор ЕТ-25/крепление стрелы.m3d
Экскаватор ЕТ-25/Ленивец.m3d
Экскаватор ЕТ-25/Лист.m3d
Экскаватор ЕТ-25/Опора кабины.m3d
Экскаватор ЕТ-25/Опорная рама.m3d
Экскаватор ЕТ-25/Опорный круг.m3d
Экскаватор ЕТ-25/органы управления.m3d
Экскаватор ЕТ-25/остекление.m3d
Экскаватор ЕТ-25/Ось.m3d
Экскаватор ЕТ-25/отбортовка.m3d
Экскаватор ЕТ-25/палец гидрцилиндра.m3d
Экскаватор ЕТ-25/палец крепежный.m3d
Экскаватор ЕТ-25/Платформа в сборе.a3d
Экскаватор ЕТ-25/Платформа.m3d
Экскаватор ЕТ-25/Противовес.m3d
Экскаватор ЕТ-25/рукоять ет 25.m3d
Экскаватор ЕТ-25/Сборка рабочее оборудование.a3d
Экскаватор ЕТ-25/Стрела ет 25.m3d
Экскаватор ЕТ-25/ТВЭКС ЕТ-25 гусен.a3d
Экскаватор ЕТ-25/тяга ковша.m3d
Экскаватор ЕТ-25/тяга.m3d
Экскаватор ЕТ-25/Шасси.m3d
Экскаватор ЕТ-25/Шток ковша.m3d
Экскаватор ЕТ-25/Шток рукояти.m3d
Экскаватор ЕТ-25/Шток стрелы.m3d
Экскаватор ЕТ-25/щиток правый.m3d
