Московский государственный университет путей и сообщений
Кафедра строительных машин
Дипломный проект на тему "Разработка роторного экскаватора"
Москва 2013
В практике эксплуатации путевых машин большую роль играют кюветоочистительные машины (КОМ-300), машины для вырезки балласта (МВБ), уборочные машины (УМ-С), машины для нарезки кюветов и т.д., рабочим органом которых является роторное колесо с ковшами. С целью повышения производительности целесообразно модернизировать привод и конструкцию ротора. Известно широкое применение роторных экскаваторов на открытых горных разработках месторождений полезных ископаемых. По процессу выемки в наибольшей степени соответствуют условиям работы путевых машин добычные роторные экскаваторы, применяемые на разработке огнеупорных глин.

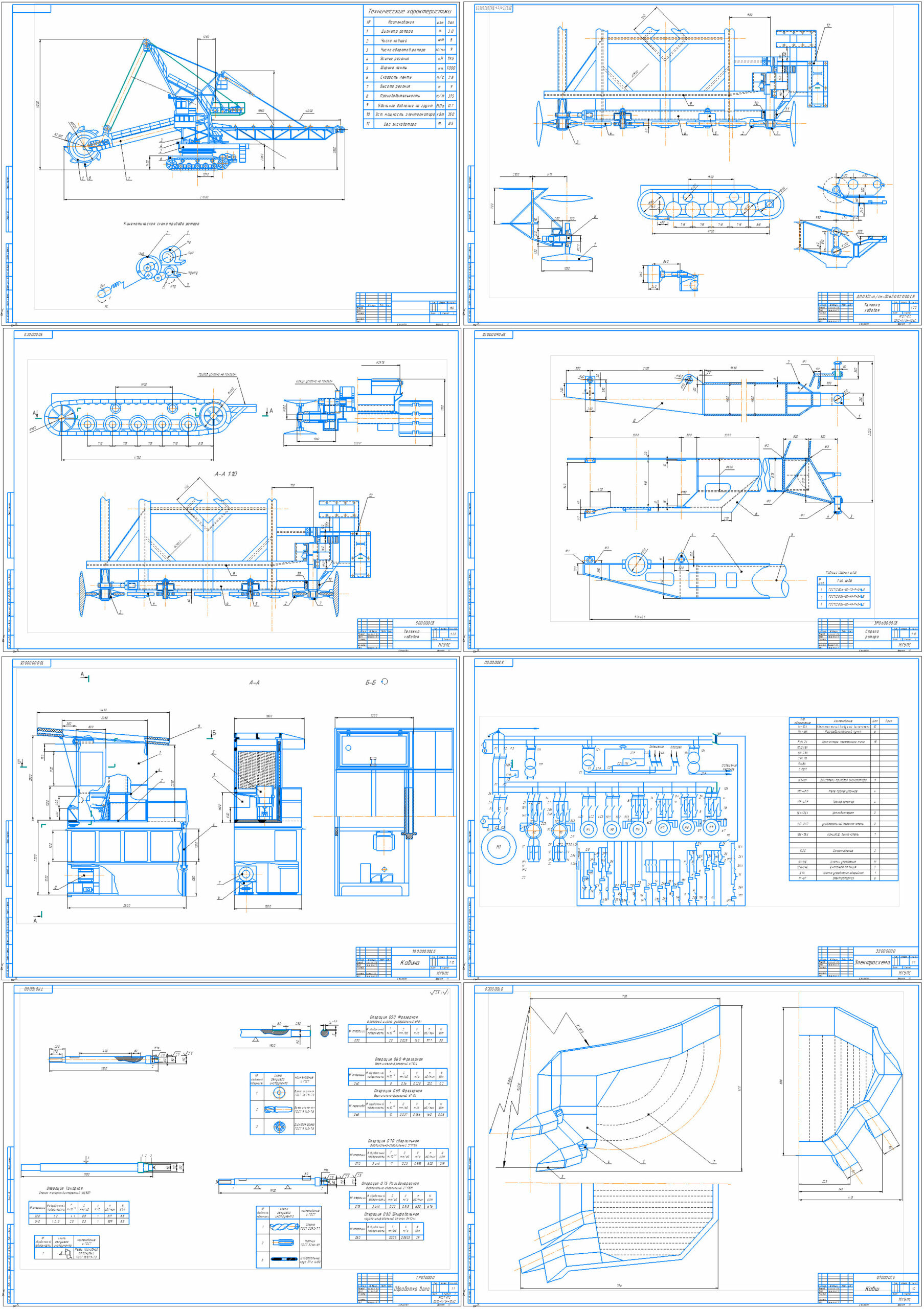

Пояснитльная записка включает в себя: введение, аналитический обзор, исследовательский раздел, конструкторский раздел (рабочее оборудование, расчет ковша, расчет стрелы ротора, расчет усилия резания, пересчет мощностных характеристик, расчет ленточного конвейера отвального транспортера, конструкция кабины, электрическая часть), технологический раздел, ТБ и охрана труда, экономический раздел, заключение.

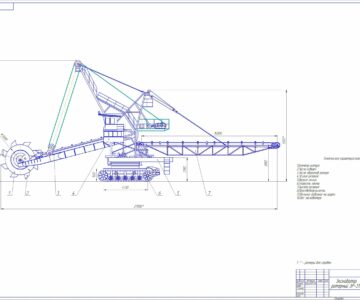

По результатам проведенной работы был спроектирован роторный экскаватор производительностью 315 м3/час. Произведена модернизация привода ротора (зубчатый венец заменен на приводной вал, что приводит к повышению эксплуатационных свойств), модернизация ковшей (установлены ступенчатые ковши вместо арочных), уменьшено количество ковшей на роторе. Произведен экономический расчет модернизированного экскаватора по сравнению с базовой моделью ЭРГ-250.
Содержание
1. Введение 2
2. Аналитический обзор 3
3. Исследовательский раздел 6
4. Конструкторский раздел 14
4.1. Рабочее оборудование 14
4.2. Расчет ковша 16
4.3. Расчет стрелы ротора 26
4.4. Расчет усилия резания 28
4.5. Ходовая часть 29
4.6. Пересчет мощностных характеристик 31
4.7. Расчет ленточного конвейера отвального транспортера 32
4.8. Конструкция кабины 37
4.9. Электрооборудование 40
5. Технологический раздел 45
6. Техника безопасности и охрана труда 63
7. Экономический раздел 70
8. Заключение 75
9. Список литературы 76
