Конкурс асов 3D-моделирования

Экскаватор траншейный цепной Нтр=3.5 м, Втр=1,1 м на базе трелевочного трактора ТТ-4

Дальневосточный государственный университет путей сообщения
кафедра "Транспортно-технологические комплексы"
Курсовой проект по дисциплине "Строительные и дорожные машины
На тему "Проектирование цепного траншейного экскаватора"
Хабаровск 2017

Целью проекта является проектирование цепного траншейного экскаватора с глубиной траншеи 3.5 м и шириной 1,1 м, на базе трелевочного трактора ТТ-4 с возможностью копания на мёрзлых грунтах. В ходе работы необходимо было проверить экскаватор на устойчивость, т.е. проверить условие, при котором восстанавливающий момент больше либо равен опрокидывающего в 1,25 раза. Для этого необходимо было назначить вес каждого узла и определить центр тяжести экскаватора.

РЕФЕРАТ 3
ЭКСКВАТОР МНОГОКОВШОВЫЙ, ПАРАМЕТРЫ, УСТОЙЧИВОСТЬ, ПРОВЕРКА, УСЛОВИЕ, РАСЧЁТ 3
ВВЕДЕНИЕ 5
1. АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ ЭТЦ 6
2. ОБЩИЙ РАСЧЁТ ЭКСКАВАТОРА 13
2.1 Определение основных параметров рабочего оборудования 13
2.2 Определение производительности экскаватора 15
2.3 Определение мощности двигателя 16
2.4 Расчёт максимального усилия в цепи рабочего органа и подбор цепи 19
2.5 Расчёт основных параметров конвейера 24
2.6 Расчёт устойчивости 26
3. РАСЧЁТ ПРИВОДА РАБОЧЕГО ОБОРУДОВАНИЯ 30
3.1. Определение мощности двигателя 30
3.2 Гидравлическая схема экскаватора 30
4. РАСЧЁТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ 33
5 ПРОЧНОСТНЫЕ РАСЧЁТЫ 36
5.1 Расчёт шпоночных соединений 36
5.2 Прочностной расчёт турасного вала 37
5.3 Расчет проушины ковшовой рамы 40
ЗАКЛЮЧЕНИЕ 42
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 43

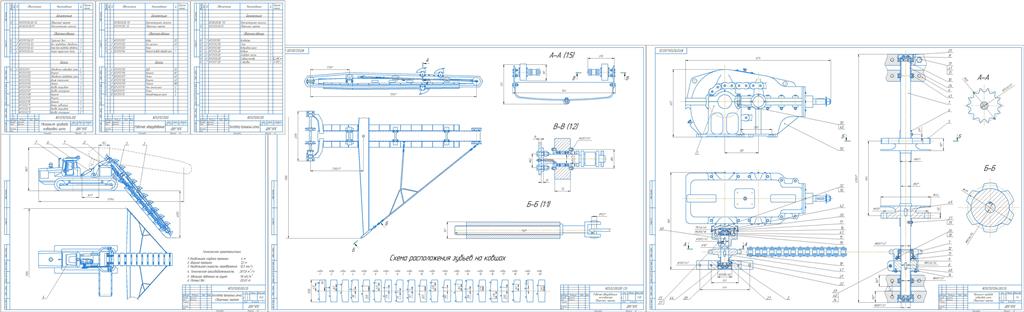

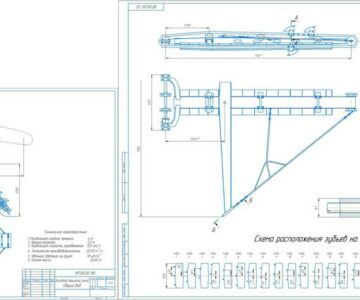

Состав: Курсовой проект содержит: 3 листа чертежей формата А1 (Экскаватор (СБ), Рабочее оборудование (СБ), Привод (СБ), Спецификация), пояснительную записку на 44 листах формата А4, включающую 16 рисунков, 3 таблицы, 10 литературных источников. Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор траншейный цепной Нтр=3.5 м, Втр=1,1 м на базе трелевочного трактора ТТ-4

СДМ\ПЗ\~$RD0000.tmp
СДМ\ПЗ\РЕФЕРАТ.Поясн
СДМ\ПЗ\титульник.doc
СДМ\Чертежи в15\Привод Вала.cdw
СДМ\Чертежи в15\Рабочее оборудование.cdw
СДМ\Чертежи в15\Спецификация на привод1.spw
СДМ\Чертежи в15\Спецификация на раб оборудование.spw
СДМ\Чертежи в15\Спецификация на экскаватор.spw
СДМ\Чертежи в15\Экскаватор.cdw
СДМ\ПЗ
СДМ\Чертежи в
СДМ
