Цепной траншейный экскаватор для прокладки траншей глубиной до 4 м

Тюменский индустриальный университет
Институт транспорта
Кафедра «ТТС»
Курсовая работа по дисциплине «Машины для земляных работ»
На тему: «Цепной траншейный экскаватор для прокладки траншей глубиной до 4 м»
Тюмень 2019

В ходе данной работы было изучено назначение цепного траншейного экскаватора, классификации и его устройство.
Был произведен анализ отечественных траншейных цепных экскаваторов, а также расчет цепного траншейного экскаватора по параметрам отрываемой траншеи (глубины и ширины): были определены основные параметры рабочего оборудования, производительность экскаватора, мощность двигателя. Были произведены расчеты максимального усилия в цепи рабочего органа и подобрана цепь, рассчитаны основные параметры транспортера, также был произведен расчет устойчивости экскаватора в рабочем и транспортном положениях. Было произведено определение давления на грунт, и были рассчитаны привод рабочего оборудования, коробка перемены передач и механизм передвижения экскаватора.
Также был произведен патентный анализ и расчет модернизированного рабочего органа экскаватора. Модернизация заключается в улучшении конструкции ковшей. По результатам расчетов модернизированный рабочий орган получился производительнее.

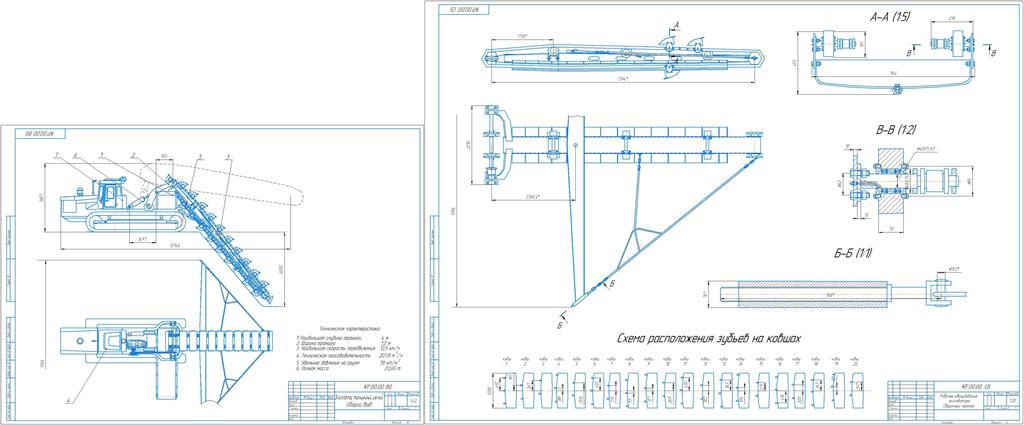

Чертежи: Общий вид машины (А1) + спецификация, рабочий орган (А1) + спецификация

ВВЕДЕНИЕ 4
1. ВЫБОР БАЗОВОЙ МАШИНЫ 6
1.1. Назначение траншейных экскаваторов 6
1.2. Описание цепного траншейного экскаватора 7
1.3. Классификация цепных траншейных экскаваторов 8
1.4. Устройство цепных траншейных экскаваторов 9
1.5. Выбор базовой машины 12
1.6. Описание трактора 13
2. АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ 17
2.1. Патент RU 2087627 E02F5/06 17
2.2. Патент RU 2283399 E02F5/06 18
2.3. Патент RU 51640 U1 20
2.4. Патент RU 168318 U1 20
2.5. Патент SU 251470 A1 21
3. ОСНОВНЫЕ РАСЧЕТЫ 23
3.1. Определение основных параметров рабочего оборудования 23
3.2. Определение производительности экскаватора 25
3.3. Определение мощности двигателя 26
3.4. Расчёт максимального усилия в цепи рабочего органа и подбор цепи 30
3.5. Расчёт устойчивости 35

4. РАСЧЕТ ПРИВОДА РАБОЧЕГО ОБОРУДОВАНИЯ 39
4.1. Определение мощности двигателя 39
4.2 Гидравлическая схема экскаватора 40
5. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ 42
ЗАКЛЮЧЕНИЕ 45
Список литературы 46
