Проектирование роторного траншейного экскаватора

Московский государственный университет путей сообщения имени Николая II
Кафедра: ПСМиРК
Курсовой проект по дисциплине: "Строительно-дорожные машины и оборудование"
На тему: "Проектирование роторного траншейного экскаватора"
Москва 2016

ЭТР-223А

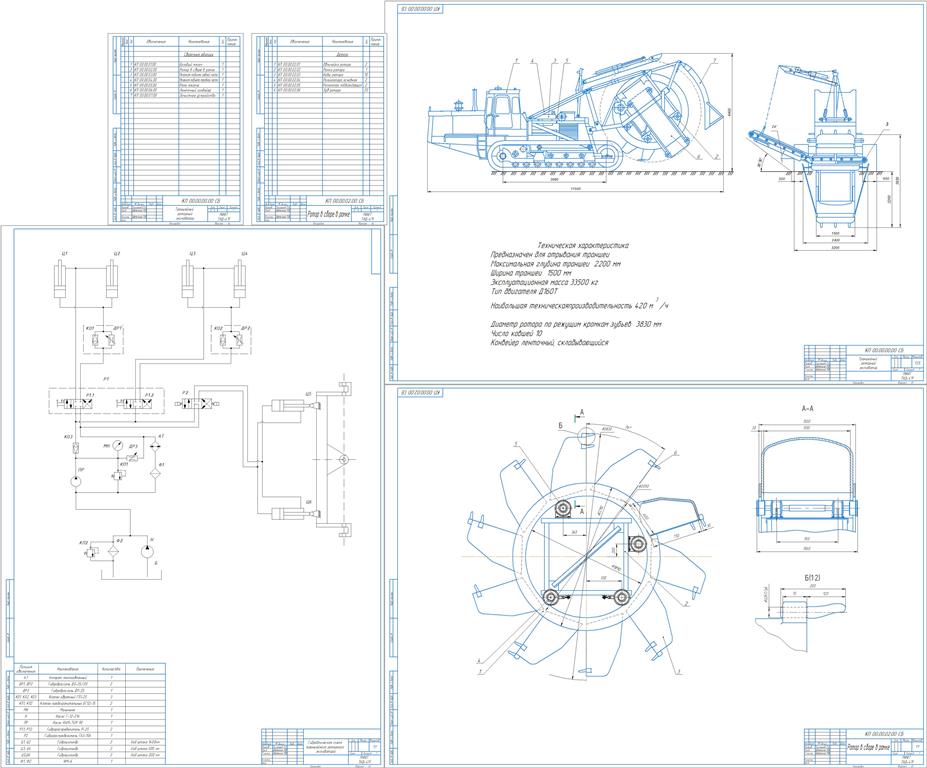

Разработан ротор с ковшами с емкость 0,16 м3. В пояснительное записке приведен расчет основных параметров ротора, тяговый расчет, прочной расчет отдельных элементов, гидравлический расчет, одного из гидроцилиндров подъема. Графическая часть содержит гидравлическую схему, общий и вид, и модернизированный ротор на рамке.

Содержание
Введение..................................................................................................3
1. Обзор существующих машин.......................................................4
2. Описание условий эксплуатации роторного траншейного экскаватора
2.1. Приемка машины и ввод её в эксплуатацию...................16
2.2. Система ТО и эксплуатации ремонта...............................19
2.3. Техническое диагностирование.........................................20
3. Конструктивная разработка ротора и определение кинематических параметров машины........................................23
4. Тяговый расчет.............................................................................27
5. Определение устойчивости машины.........................................31
6. Определение мощности привода................................................35
7. Расчет гидроцилиндров подъема рабочего оборудования
7.1. Описание гидравлической схемы......................................37
7.2. Расчетная схема гидроцилиндров опускания передней части ротора........................................................................39
7.3. Выбор рабочей жидкости...................................................39
7.4. Расчет диаметра гидроцилиндра.......................................40
7.5. Выбор насоса.......................................................................41
7.6. Проверка гидроцилиндра на соответствие исходным требованиям.........................................................................43
8. Расчет на прочность элемента конструкции.............................48
9. Выбор технологической схемы выполнения работ..................50
Заключение............................................................................................53
Список литературы...............................................................................54

Состав: Ротор на рамке (СБ), Гидравлическая схема, Общий вид (ВО), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проектирование роторного траншейного экскаватора

Гидравлическая схема траншейного роторного экскаватора.cdw
мой ротор.cdw
Моя курсовая.docx
Ротор в сборе в рамке.spw
СДМ рабочий вид.cdw
Траншейный роторный экскаватор _ КП 00.00.00.00 СБ.spw
