Эксковатор-планировщик с телескопическим рабочим оборудованием

Пермский научно-исследовательский политехнический университет
Кафедра «Автомобилей и технологических машин»
Курсовой проект по дисциплине "Машины для землеройных работ"
На тему "Эксковатор-планировщик с телескопическим рабочим оборудованием"
Пермь 2015

Эксковатор-планировщик представляет собой универсальные гидравлические полноповортные машины четвертой размерной группы, основным рабочим движение которых является выдвижение-вытягивание телескопической стрелы с полноповоротным ковшом после экскаваций. Эти машины разрабатываю грунты 1-4 категорий и характеризуются малой габаритной высотой, что позволяет эффективно использовать их в стесненных условиях городской застройки, в труднодоступных местах и закрытых помещениях, в частности для разработки грунта под мостами, на участках пересечения подземных коммуникаций, при их ремонте и аварийных ситуациях, внутри зданий и сооружений; для зачистки дна и вертикальных стенок траншей и котлованов, подсыпки и разравнивание грунта под полы, фундаменты и подпольные каналы, засыпки пазух фундаментов, траншей и котлованов, подачи материалов через проемы в стенах под низкое перекрытие и т.п.

Техническая характеристика
1. Базовое шасси КамАЗ-43118
2. Колесная формула 6х6
3. Двигатель шасси КамАЗ-7403
4. Мощность двигателя 91 кВт
5. Дизель ЯМЗ-236Г
6. Мощность дизеля 114 кВт
7. Габаритные размеры
Длина 9590 мм
Ширина 2500 мм
Высота 3980 мм
8 . Полная масса экскаватора 22000кг
9. Вместимость ковша 0,5 м
10. Угол поворота ковша
вокруг шарниров крепления 145
вокруг продольной оса 360
11 . Наибольшая глубина копания 7,1 м
12. Наибольшая высота разгрузки 6,3 м
13 . Наибольший радиус копания на уровне стоянки 11,4 м
14. Ход телескопической стрелы 4,2 м
15. Угол подъёма, опускания стрелы
Вверх 30
Вниз 90
16. Продолжительность цикла экскавации при работе в отвал
с углом поворота 90 к средней глубине копания, не более 20 сек
17. Наибольшее усилие копания :
при работе поворотом ковша 80 кН
при работе втягиванием стрелы 100 кН
18. удельный расход топлива 220 г/кВт ч
19. Ширина ковша 1200 мм

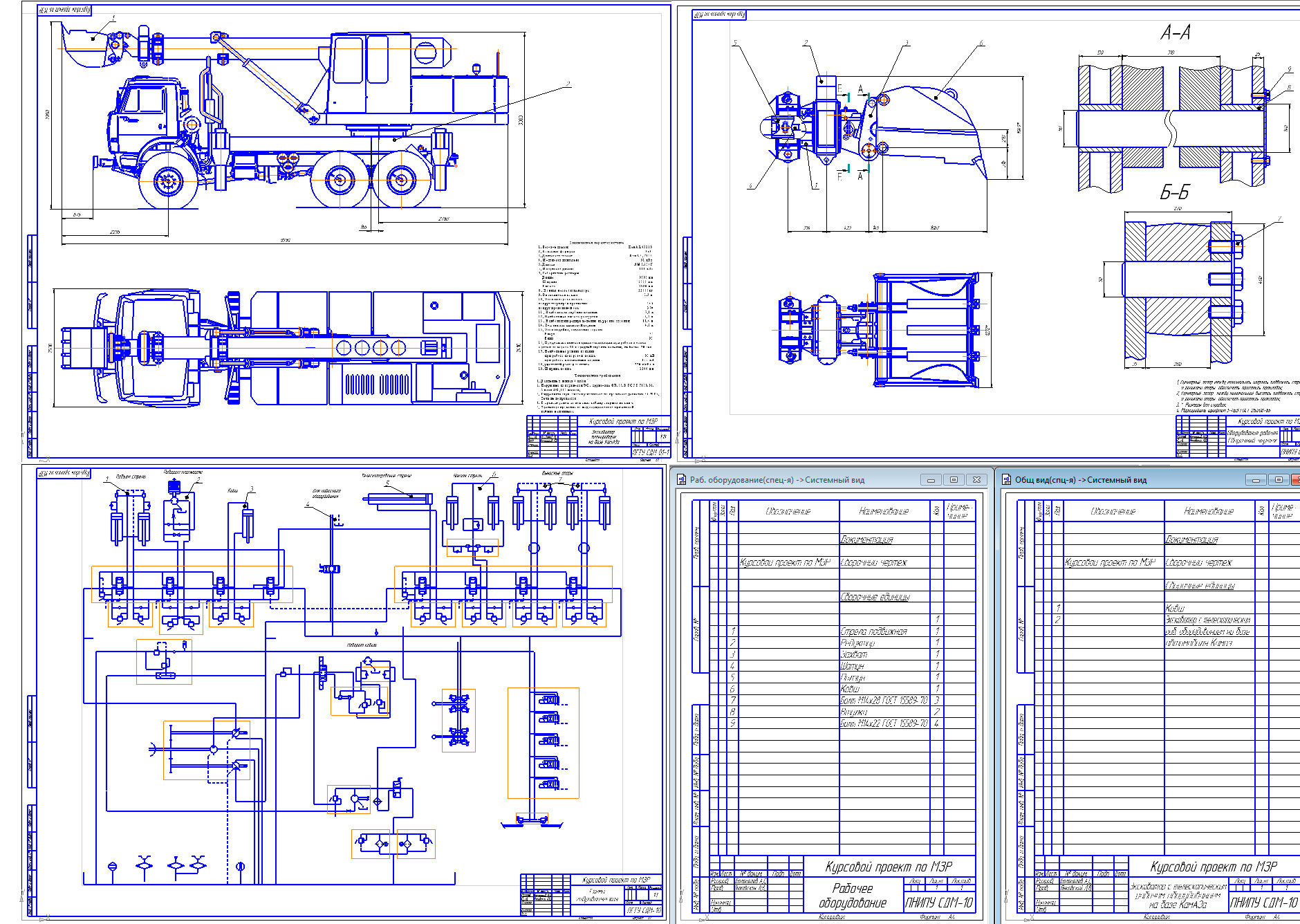

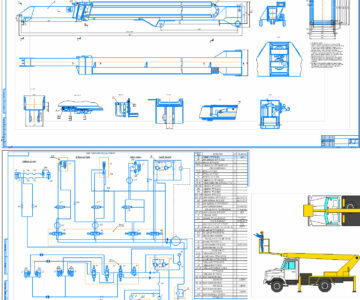

Состав: Общий вид (СБ), рабочее оборудование, гидросхема, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Эксковатор-планировщик с телескопическим рабочим оборудованием

Новая папка\Гидросхема.cdw
Новая папка\КП МЗ.docx
Новая папка\Общ вид .cdw
Новая папка\Общ вид(спц-я).cdw
Новая папка\Общ вид(спц-я).cdw.bak
Новая папка\Раб
Новая папка\Раб
Новая папка
