Рабочее оборудование эксковатора на базе МТЗ-82

1
392
3286
17
6
200

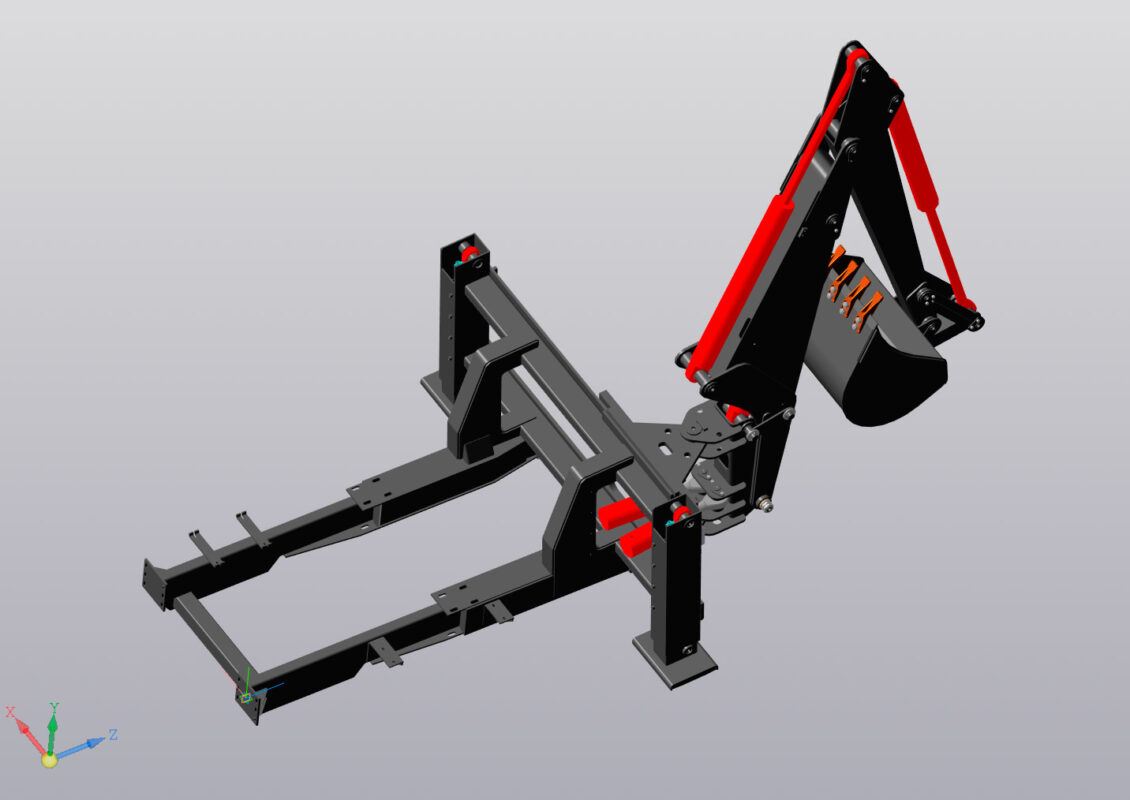

3D модель Рабочее оборудование эксковатора на базе МТЗ-82

Навеска экскаваторная. Оборудование предназначено для навески на трактор МТЗ 82 для производства земляных работ

3D Модели МТЗ-82 Навеска Рабочее оборудование эксковатор
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Вадим Стерлигов
Дата
05.03.2015
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 15.1.4 Как открыть?
Содержимое архива
  • Э-85.00.00.000 Навеска эксковаторная
    • Палец _ Э-85.00.00.009.m3d
    • Э-85.16.00.000 Палец
      • Палец _ Э-85.16.00.001.m3d
      • Палец _ Э-85.16.00.000.a3d
    • Э-85.10.00.000 Палец
      • Палец _ Э-85.10.00.002.m3d
      • Палец _ Э-85.10.00.000.a3d
      • Фланец _ Э-85.10.00.001.m3d
    • Э-85.05.00.000 Рукоять
      • Втулка _ Э-85.05.01.006.m3d
      • Лонжерон левый _ Э-85.05.01.001-1.m3d
      • Втулка _ Э-85.05.01.007.m3d
      • Втулка _ Э-85.05.01.004.m3d
      • Рукоять _ Э-85.05.01.000.a3d
      • Рукоять в сборе _ Э-85.05.00.000.a3d
      • Втулка _ Э-85.05.00.001.m3d
      • Планка _ Э-85.05.01.008.m3d
      • Накладка _ Э-85.05.01.003.m3d
      • Накладка _ Э-85.05.01.002.m3d
      • Лонжерон _ Э-85.05.01.001.m3d
      • Втулка_Э-85.05.00.002.m3d
      • Втулка _ Э-85.05.01.005.m3d
    • Э-85.01.00.000 Рама
      • Э-85.01.01.000 Лонжерон левый
        • Труба_Э-85.01.01.001.m3d
        • Плита_Э-85.01.01.002.m3d
        • Лист_Э-85.01.01.004.m3d
        • Лонжерон левый_Э-85.01.01.000.a3d
        • Лист_Э-85.01.01.008.m3d
        • Ребро_Э-85.01.01.007.m3d
        • Лист_Э-85.01.01.005.m3d
        • Ребро_Э-85.01.01.006.m3d
        • Косынка_Э-85.01.01.003.m3d
        • Лонжерон правый_Э-85.01.01.000-01.a3d
        • Лист_Э85.01.01.009.m3d
      • Э-85.01.03.000 Рамка
        • Труба _ Э-85.01.03.001.m3d
        • Рамка_Э-85.01.03.000.a3d
        • Полоса_Э-85.01.03.002.m3d
        • Бобышка_Э-85.01.03.003.m3d
        • Э-85.01.03.101 Стойка
          • Стойка_Э-85.01.03.100.a3d
          • Стойка _ Э-85.01.03.101.m3d
          • Втулка_Э-85.01.03.102.m3d
        • Планка_Э-85.01.03.004.m3d
      • Лист_Э-85.01.00.003.m3d
      • Стяжка_Э-85.01.00.001.a3d
      • Рама_Э-85.01.00.000.a3d
      • Э-85.01.05.000 Кронштейн
        • Кронштейн_Э-85.01.05.001.m3d
        • Кронштейн_Э-85.01.05.000.a3d
        • Ребро_Э-85.01.05.002.m3d
      • Заглушка_Э-85.01.00.002.m3d
      • Кронштейн_Э-85.01.00.005.m3d
      • Ребро_Э-85.01.00.004.m3d
      • Э-85.01.04.000 Кронштейн
        • Ребро_Э-85.01.04.002.m3d
        • Кронштейн_Э-85.01.04.000.a3d
        • Кронштейн_Э-85.01.04.001.m3d
      • Э-85.01.02.000 Стойка
        • Обечайка наружняя_Э-85.01.02.002.m3d
        • Лист_Э-85.01.02.003.m3d
        • Обечайка внутренняя _ Э-85.01.02.004.m3d
        • Стойка правая_Э-85.01.02.000-01.a3d
        • Стойка левая_Э85.01.02.000.a3d
        • Лист_Э-85.01.02.001.m3d
        • Заглушка_Э-85.01.02.005.m3d
    • Э-85.03.00.000 Колонка поворотная
      • Кронштейн_Э-85.03.05.001.m3d
      • Кронштейн _ Э-85.03.02.001.m3d
      • Втулка _ Э-85.03.01.003.m3d
      • Кронштейн _ Э-85.03.06.000.a3d
      • Втулка_Э-85.03.03.001.m3d
      • Кронштейн _ Э-85.03.05.000.a3d
      • Кронштейн _ Э-85.03.02.000.a3d
      • Кронштейн_Э-85.03.06.001.m3d
      • Колонка поворотная _ Э-85.03.00.000.a3d
      • Кронштейн _ Э-85.03.03.000.a3d
      • Упор _ Э-85.03.06.002.m3d
      • Втулка _ Э-85.03.01.002.m3d
      • Кронштейн _ Э-85.03.04.001.m3d
      • Кронштейн _ Э-85.04.04.000.a3d
      • Кронштейн _ Э-85.03.03.003.m3d
      • Ребро _ Э-85.03.01.004.m3d
      • Втулка_Э-85.04.04.002.m3d
      • Втулка_Э-85.03.02.002.m3d
      • Кронштейн_Э-85.03.06.000.m3d
      • Ребро_Э-85.03.00.001.m3d
      • Боковина правая _ Э-85.03.01.001.m3d
      • Стойка _ Э-85.03.01.000.a3d
      • Боковина левая _ Э-85.03.01.001-1.m3d
    • Кольцо распорное _ Э-85.00.00.014.m3d
    • Э-85.06.00.000 Ковш
      • Кронштейн левый _ Э-85.06.01.000-1.a3d
      • Зуб ковша_ПЭ-085.01.01.004.m3d
      • Накладка _ Э-85.06.00.007.m3d
      • Лист _ Э-85.06.00.006.m3d
      • Кронштейн _ Э-85.06.01.001.m3d
      • Лист _ Э-85.06.00.004.m3d
      • Боковина _ Э-85.06.00.002.m3d
      • Уголок _ Э-85.06.00.005.m3d
      • Накладка _ Э-85.06.00.003.m3d
      • Лист _ Э-85.06.00.001.m3d
      • Ковш _ Э-85.06.00.000.a3d
      • Втулка_Э-85.06.01.002.m3d
      • Кронштейн правый _ Э-85.06.01.000.a3d
    • Палец _ Э-85.00.00.004.m3d
    • Э-85.04.00.000 Стрела
      • Накладка левая_Э-85.04.00.004-1.m3d
      • Платик _ Э-85.04.00.015.m3d
      • Накладка _ Э-85.04.00.006.m3d
      • Ребро _ Э-85.04.00.014.m3d
      • Стрела _ Э-85.04.00.000.a3d
      • Втулка _ Э-85.04.00.012.m3d
      • Втулка _ Э-85.04.00.010.m3d
      • Втулка _ Э-85.04.00.008.m3d
      • Обечайка _ Э-85.04.00.007.m3d
      • Втулка _ Э-85.04.00.009.m3d
      • Лист _ Э-85.04.00.001.m3d
      • Накладка _ Э-85.04.00.003.m3d
      • Накладка _ Э-85.04.00.002.m3d
      • Лист левый _ Э-85.04.00.001-1.m3d
      • Втулка _ Э-85.04.00.011.m3d
      • Накладка правая _ Э-85.04.00.004.m3d
      • Ребро _ Э-85.04.00.013.m3d
      • Втулка _ Э-85.04.00.016.m3d
      • Лист _ Э-85.04.00.005.m3d

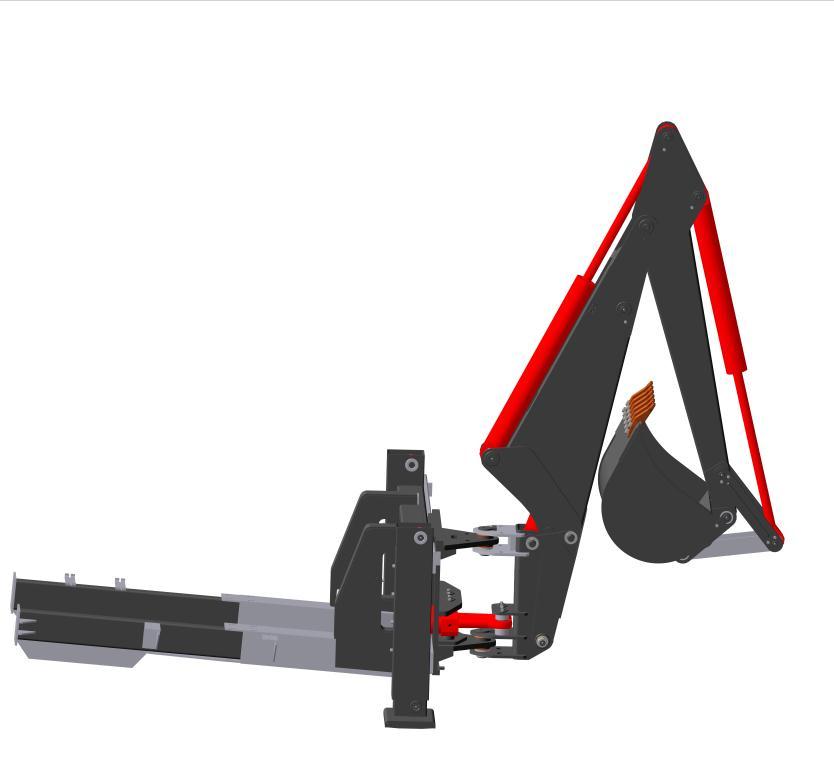

    • Навеска эксковаторная _ Э-85.00.00.000.jpg
    • Э-85.09.00.000 Тяга
      • Пластина_Э-85.09.01.001.m3d
      • Втулка_Э-85.09.00.001.m3d
      • Втулка_Э-85.09.00.002.m3d
      • Тяга _ Э-85.09.01.000.a3d
      • Пластина_Э-85.09.01.004.m3d
      • Втулка_Э-85.09.00.003,.m3d
      • Втулка_Э-85.09.01.003.m3d
      • Втулка_Э-85.09.01.002.m3d
      • Тяга _ Э-85.09.00.000.a3d
    • Э-85.02.00.000 Каретка
      • Кронштейн_Э-85.02.01.300.a3d
      • Болт _ Э-85.02.00.004.m3d
      • Планка _ Э-85.02.01.004.m3d
      • Втулка _ Э-85.02.01.009.m3d
      • Планка _ Э-85.02.00.003.m3d
      • Лист _ Э-85.02.01.101.m3d
      • Кроншштейн _ Э-85.02.01.003.m3d
      • Накладка _ Э-85.02.01.008.m3d
      • Планка _ Э-85.02.01.005.m3d
      • Кронштейн _ Э-85.02.01.100.a3d
      • Планка _ Э-85.02.00.002.m3d
      • Плита _ Э-85.02.01.001.m3d
      • Планка _ Э-85.02.01.006.m3d
      • Каретка _ Э-85.02.01.000.a3d
      • Кронштейн _ Э-85.02.01.200.a3d
      • Кронштейн _ Э-85.02.01.002.m3d
      • Ребро _ Э-85.02.01.007.m3d
      • Деталь _ Э-85.02.00.001.m3d
      • Накладка _ Э-85.02.01.102.m3d
      • Втулка _ Э-85.02.01.010.m3d
    • Палец _ Э-85.00.00.012.m3d
    • Э-85.15.00.000
      • Палец _ Э-85.15.00.002.m3d
      • Фланец _ Э-85.15.00.001.m3d
      • Палец _ Э-85.15.00.000.a3d
    • Кольцо распорное _ Э-85.00.00.013.m3d
    • Навеска эксковаторная _ Э-85.00.00.000.a3d
    • Э-85.13.00.000 Палец
      • Палец _ Э-85.13.00.000.a3d
      • Палец _ Э-85.13.00.001.m3d
    • Э-85.12.00.000 Палец
      • Палец _ Э-85.12.00.000.a3d
      • Фланец _ Э-85.12.00.002.m3d
      • Палец _ Э-85.12.00.001.m3d
    • Палец _ Э-85.00.00.007.m3d
    • Кольцо распорное _ Э-85.00.00.010.m3d
    • Втулка распорная _ Э-85.00.00.001.m3d
    • Стопор _ Э-85.00.00.008.m3d
    • Кольцо распорное _ Э-85.00.00.002.m3d
    • Э-85.14.00.000 Палец
      • Палец _ Э-85.14.00.000.a3d
      • Палец _ Э-85.14.00.001.m3d
    • Гидроцилиндры
      • ЦГ110.56.900.1250.16.11.1М.1.m3d
      • Гидроцилиндр _ ЦГ110.56.1005.1300.16.11.1М.1.a3d
      • Корпус _ ЦГ110.56.900.1250.16.11.m3d
      • Штуцер _ 002.m3d
      • Гайка.m3d
      • ЦГ110.56.1120.11-02 Шток.m3d
      • Яблоко _ ШС40.002.m3d
      • Шток _ ЦПГ2-80.56.002.m3d
      • Цапфа _ ЦПГ2-80.56.001.m3d
      • Подшипник _ ШС-40.a3d
      • Гильза _ ЦПГ2-80.56.630.001.m3d
      • Корпус _ 001.m3d
      • Корпус _ ШС40.001.m3d
      • Гидроцилиндр _ ЦГ110.56.140.41.a3d
      • ЦГ110.56.14 0.41 Корпус.m3d
      • Шток _ ЦГ110.56.140.41.m3d
      • Корпус _ ЦГ110.56.1005.1300.16.11.1М.1.m3d
      • Гидроцилиндр _ ЦПГ2-80.56.630.1025.16.11.1М.1.a3d
      • Манжета 80х65 _ ГОСТ 14896-84.m3d
      • ЦГ110.56.1 120.11-01 Корпус цилиндра.m3d
      • Гидроцилиндр _ ЦГ.110.56.900.1250.16.11.1М.1.a3d
      • ЦГ110.56.1 120.11 Гидроцилиндр.a3d
      • GE_50_ES_Подшипник.m3d
      • Уголок.a3d
    • Э-85.11.00.000 Палец
      • Палец _ Э-85.11.00.000.a3d
      • Палец _ Э-85.11.00.001.m3d
    • Палец _ Э-85.00.00.011.m3d
    • Шайба _ Э-85.00.00.005.m3d
    • Э-85.17.00.000
      • Поршень _ Э-85.17.00.001.m3d
      • Гильза _ Э-85.17.01.001.m3d
    • Палец _ Э-85.00.00.006.m3d
    • Э-85.07.00.000 Опора
      • Башмак _ Э-85.07.01.000.a3d
      • Ребро _ Э-85.07.01.004.m3d
      • Втулка _ Э-85.07.01.003.m3d
      • Втулка _ Э-85.07.00.002.m3d
      • Опора _ Э-85.07.01.001.m3d
      • Стойка _ Э-85.07.01.002.m3d
      • Опора _ Э-85.07.00.000.a3d
      • Труба _ Э-85.07.00.001.m3d
    • Бобышка _ Э-85.00.00.012.m3d
    • Э-85.08.00.000 Тяга
      • Тяга _ Э-85.08.00.000.a3d
      • Втулка _ Э-85.08.00.002.m3d
      • Пластина _ Э-85.08.00.001.m3d
      • Планка _ Э-85.08.00.003.m3d
    • Кольцо распорное _ Э-85.00.00.003.m3d
