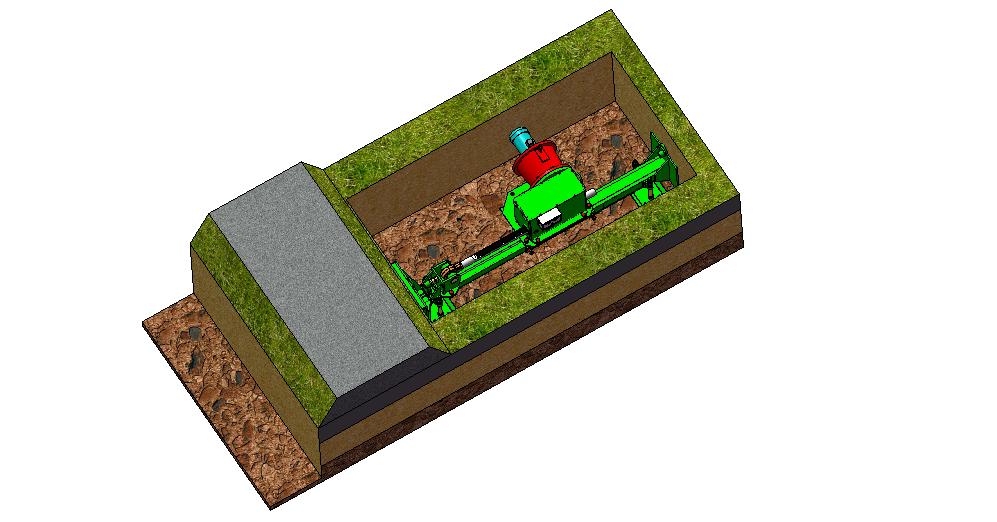

3D Модель Электрическая прокалывающая установка ЭПУ-2

3D Модель Электрическая прокалывающая установка ЭПУ-2

484

500

3D модель 3D Модель Электрическая прокалывающая установка ЭПУ-2

3D Модель Электрическая прокалывающая установка ЭПУ-2 СБ предназначена для прокладки магистралей методом неуправляемого прокола под автодорогами, железными дорогами, дамбами, реками, болотистыми грунтами, оврагами, лесными массивами с одновременным расширением и протяжкой кабеля или трубы ПНД.
Техническая характеристика
1.Категория прокалываемого грунта ……………. 1...3
2.Рабочая длина штанги, мм …………………….… 900
3.Масса штанги, кг …………………………………... 15,2
4.Количество штанг в комплекте, шт …………… 62
5.Длина прокалываемого канала, м ………………… 55
6.Наружный диаметр прошивок, мм ……………… 70
7.Диаметр разрушаемой трубы, мм 63……………..180
8.Максимальный ход реечного привода, мм ……….. 1080
9.Скорость прокола и расширения канала, м/мин …..1,5
10.Усилие на штанге при прокалывании и расширении канала, кН (т) ... 230 (23)
11.Диаметры расширителей в комплекте, мм …… 108, 159, 219, 275, 325, 377, 420
12.Диаметры труб, протягиваемых захватами, мм …. 50...400
13.Мощность установленного двигателя, квт ………… 7,5
14.Количество обслуживающего персонала, чел …….... 1-2
15.Управление …………………………………………………. ручное
Имеется комплект рабочих чертежей, высылаемых по договоренности

прокалывающая прокалывающая установка прокладка кабеля Установка прокалывающая ЭПУ-2

Автор

Есефьев Александр

Дата

05.01.2019

Язык

Русский

Состав

Модели 3D и картинка

Софт

SolidWorks 2007 Как открыть?

Содержимое архива

СМ-10 СБ Привод реечный 7,5или2,2 квт
- СМ-10.01.007 Втулка.SLDPRT
- СМ-10.00.009 Крышка.SLDPRT
- Манжета 1.1-90х120-1 ГОСТ 8752-79.SLDPRT
- Щит управления.SLDPRT
- Шайба 14 65Г 019 ГОСТ 6402-70.SLDPRT
- Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
- СМ-10.00.010 Пята.SLDPRT
- Масло индустриальное.SLDPRT
- СМ-10.00.007Крышка.SLDPRT
- 4225А.23.00.111 (Кольцо наружное).SLDPRT
- СМ-9.00.009 Уплотнение.SLDPRT
- СМ-9.00.010 Маслоуказатель.SLDPRT
- Кнопка КН разомкнутая.SLDPRT
- Кольцо В130 ГОСТ 13941-86.SLDPRT
- СМ-10.01.002-01 Стенка.SLDPRT
- СМ-10.01.004 Втулка.SLDPRT
- Болт М24-8gх70.60.58 ГОСТ 7798-70.SLDPRT
- Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
- 4225А.23.00.057 Проушина.SLDPRT
- СМ-10 СБ Привод реечный.SLDASM
- СМ-10.01.006 Втулка.SLDPRT
- СМ-10.00.005 Шестерня m1,5-z60.SLDPRT
- СМ-10.01.003 Стенка.SLDPRT
- 4225А.23.00.110.СБ (Подшипник шарнирный).SLDASM
- Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
- СМ-10.01.002 Стенка.SLDPRT
- СМ-10.00.003 Втулка.SLDPRT
- СМ-9.00.008 Пробка.SLDPRT
- Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
- СМ-10.00.011 Уплотнение.SLDPRT
- Винт М5х12 ГОСТ 1491-80.SLDPRT
- СМ-10.00.002 Вал-шестерня m3z32.SLDPRT
- СМ-9.01.009 Косынка.SLDPRT
- СМ-10.00.001 Рейка.SLDPRT
- Мотор-редуктор 3МП-125-12,5-7,5-G310-К-У3.SLDPRT
- Мотор-редуктор 3МП-125-12,5-11-G110-К-У3.SLDPRT
- Шпонка 28х16х120 ГОСТ23360-78.SLDPRT
- СМ-10.01.001 Плита.SLDPRT
- СМ-10.01.000 СБ Корпус.SLDASM
- СМ-10.01.005 Втулка.SLDPRT
- Манжета 1.1-120х150-1 ГОСТ 8752-79.SLDPRT
- ГПУ-1.01.009 Ушко.SLDPRT
- СМ-9.01.010 Косынка.SLDPRT
- Мотор-редуктор 3МП-125-12,5-11-G310-К-У3.SLDPRT
- Шпонка 25х14х120 ГОСТ23360-78.SLDPRT
- СМ-10.00.001 .SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
- СМ-10.01.008 Дно.SLDPRT
- СМ-10.00.004 Прокладка.SLDPRT
- Болт М16-8gх36.36.019 ГОСТ 7798-70.SLDPRT
- СМ-10.00.008 Прокладка.SLDPRT
- СМ-10.00.006 Колесо m1,5-z300.SLDPRT
- Болт М14-8gх40.36.019 ГОСТ 7798-70.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- 4225А.23.00.112 (Кольцо внутреннее).SLDPRT
- Болт М8-8gх30.36.019 ГОСТ 7798-70.SLDPRT
- Грибовидная кнопка без фиксации, красная с подсветкой MPM1-11R 1SFA 611 124 R1101.SLDPRT
Захваты для труб
- ЭПУ-2.07.002-01 Конус.SLDPRT
- ГПУ-1.07.002-04 Конус.SLDPRT
- ГПУ-1.07.006-03 Кольцо.SLDPRT
- ГПУ-1.07.001-02 Гильза.SLDPRT
- ЭПУ-2.07.001-05 Гильза.SLDPRT
- ГПУ-1.07.000-07 СБ Захват трубы 160х9,5.SLDASM
- ГПУ-1.07.002-03 Конус.SLDPRT
- Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
- Труба ПЭ 32 SDR 17 63-3,8 ГОСТ 18599-2001.SLDPRT
- ГПУ-1.07.005-01 Кулачок.SLDPRT
- ГПУ-1.07.004-05 Обечайка.SLDPRT
- ГПУ-1.07.005 Кулачок.SLDPRT
- ГПУ-1.07.003-01 Шпилька.SLDPRT
- ЭПУ-2.07.004 Шпилька.SLDPRT
- ГПУ-1.07.002 Конус.SLDPRT
- ЭПУ-2.07.000-01 СБ Захват трубы 114х4,5.SLDASM
- ГПУ-1.07.000-03 СБ Захват трубы 90х5,4.SLDASM
- ЭПУ-2.07.005-01 Кулачок.SLDPRT
- ЭПУ-2.07.003 Кулачок.SLDPRT
- ГПУ-1.07.006-01 Кольцо.SLDPRT
- ГПУ-1.07.000-15 СБ Захват трубы 400х23,7.SLDASM
- ГПУ-1.07.002-02 Конус.SLDPRT
- ГПУ-1.07.000-01 СБ Захват трубы 63х3,8.SLDASM
- ГПУ-1.07.002-05 Конус.SLDPRT
- ЭПУ-2.07.002-05 Конус.SLDPRT
- ГПУ-1.07.005-05 Кулачок.SLDPRT
- ГПУ-1.07.002-01 Конус.SLDPRT
- ГПУ-1.07.004-01 Обечайка.SLDPRT
- ГПУ-1.07.001 Гильза.SLDPRT
- ГПУ-1.07.006-02 Кольцо.SLDPRT
- ГПУ-1.07.005-03 Кулачок.SLDPRT
- ГПУ-1.07.000-06 СБ Захват трубы 140х8,3.SLDASM
- ЭПУ-2.07.006-01 Пружина.SLDPRT
- ЭПУ-2.07.001 Гильза.SLDPRT
- Винт М8-6gх12.36.019 ГОСТ 1476-93.SLDPRT
- ПУ-1.07.006-04 Кольцо.SLDPRT
- ЭПУ-2.07.006-02 Пружина.SLDPRT
- ГПУ-1.07.001-04 Гильза.SLDPRT
- ГПУ-1.07.004-06 Обечайка.SLDPRT
- ЭПУ-2.07.000 СБ Захват трубы 48х3.5.SLDASM
- ГПУ-1.07.004 Обечайка.SLDPRT
- ЭПУ-2.07.005-05 Кулачок.SLDPRT
- ГПУ-1.07.000-11 СБ Захват трубы 250х14,8.SLDASM
- ГПУ-1.07.000-12 СБ Захват трубы 280х16,6.SLDASM
- ЭПУ-2.07.002-02 Конус.SLDPRT
- ГПУ-1.07.000х СБ Захват трубы 50х3.SLDASM
- ГПУ-1.07.000-10 СБ Захват трубы 225х13,4.SLDASM
- ГПУ-1.07.005-04 Кулачок.SLDPRT
- ГПУ-1.07.006 Кольцо.SLDPRT
- ЭПУ-2.07.001-01 Гильза.SLDPRT
- ЭПУ-2.07.005-02 Кулачок.SLDPRT
- ГПУ-1.07.001-01 Гильза.SLDPRT
- ГПУ-1.07.004-04 Обечайка.SLDPRT
- ГПУ-1.07.000-08 СБ Захват трубы 180х10,7.SLDASM
- Труба ПЭ 32 SDR 17 90-5.4 ГОСТ 18599-2001.SLDPRT
- ЭПУ-2.07.006-05 Пружина.SLDPRT
- ГПУ-1.07.001-06 Гильза.SLDPRT
- ГПУ-1.07.005-06 Кулачок.SLDPRT
- ГПУ-1.07.003 Шпилька.SLDPRT
- ГПУ-1.07.006-06 Кольцо.SLDPRT
- ГПУ-1.07.001-05 Гильза.SLDPRT
- ГПУ-1.07.005-02 Кулачок.SLDPRT
- ГПУ-1.07.000-02 СБ Захват трубы 75х4,5.SLDASM
- ГПУ-1.07.001-03 Гильза.SLDPRT
- ГПУ-1.07.000-14 СБ Захват трубы 355х21,1.SLDASM
- ГПУ-1.07.000-09 СБ Захват трубы 200х11,9.SLDASM
- Труба ПЭ 32 SDR 17 50-3 ГОСТ 18599-2001.SLDPRT
- ЭПУ-2.07.000-05 СБ Захват трубы 402х10.SLDASM
- ГПУ-1.07.002-06 Конус.SLDPRT
- ГПУ-1.07.000-04 СБ Захват трубы 110х6,6.SLDASM
- ГПУ-1.07.004-02 Обечайка.SLDPRT
- Штифт 6n6х14 ГОСТ 3128-70.SLDPRT
- ЭПУ-2.07.000-02 СБ Захват трубы 165х4.5.SLDASM
- ГПУ-1.07.004-03 Обечайка.SLDPRT
- ГПУ-1.07.003 Тяга.SLDPRT
- ЭПУ-2.07.002 Конус.SLDPRT
- ГПУ-1.07.000-13 СБ Захват трубы 315х18,7.SLDASM
- ГПУ-1.07.000 СБ Захват трубы 50х3.SLDASM
- ЭПУ-2.07.001-02 Гильза.SLDPRT
- ГПУ-1.07.000-05 СБ Захват трубы 125х7,4.SLDASM
- ГПУ-1.07.006-05 Кольцо.SLDPRT
ЭПУ-1.02.005 Ребро.SLDPRT
Болт М12-8gх35.36.019 ГОСТ 7798-70 .SLDPRT
ЭПУ-1.04.002 Щека.SLDPRT
ГПУ-1.00.010-01 Расширитель 133.SLDPRT
ЭПУ-1.02.003 Стенка упорная.SLDPRT
Щит управления.SLDPRT
ГПУ-1.02.007 Фланец.SLDPRT
ЭПУ-2 СБ Электрическая прокалывающая установка-расширение.SLDASM
ГПУ-1.01.005 Ребро.SLDPRT
ЭПУ-1.03.000 СБ Опора.SLDASM
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гайка М30-7Н.8 ГОСТ 5915-70.SLDPRT
Труба ПЭ 32 SDR 17 63-3,8 ГОСТ 18599-2001.SLDPRT
ЭПУ-2.01.000 СБ Направляющая.SLDASM
ГПУ-1.05.002 Поперечина.SLDPRT
ГПУ-1.00.015 Насадка.SLDPRT
Кольцо 023-027-25-2-2 ГОСТ 9833-73.SLDPRT
ГПУ-1.02.010 Втулка направляющая.SLDPRT
ГПУ-1.00.009-01 Прошивка.SLDPRT
ГПУ-1.05.001 Тяга.SLDPRT
ГПУ-1.01.005-01 Ребро.SLDPRT
Винт М8х20 ГОСТ 1491-80.SLDPRT
ГПУ-1.06.002 Ручка.SLDPRT
ЭПУ-2.01.001-01 Направляющая.SLDPRT
ГПУ-1.02.013 Распорка.SLDPRT
ЭПУ-2.01.002 Накладка.SLDPRT
Кольцо 011-014-19-2-2 ГОСТ 9833-73.SLDPRT
Штифт 10n6х60 ГОСТ 3128-70.SLDPRT
ГПУ-1.02.012 Накладка.SLDPRT
ЭПУ-2.02.003 Накладка.SLDPRT
Винт М16х2-8g x 25 ГОСТ.SLDPRT
4225А.23.00.111 (Кольцо наружное).SLDPRT
ЭПУ-2.02.002 Накладка.SLDPRT
ЭПУ-2.02.000 СБ Ползун.SLDASM
Шайба 24Т 65Г 019 ГОСТ 6402-70.SLDPRT
ГПУ-1.00.005 Переходник.SLDPRT
ЭПУ-2.02.004 Упор.SLDPRT
ЭПУ-1.04.000 СБ Каретка.SLDASM
ГПУ-1.02.005-01 Ребро.SLDPRT
ЭПУ-2.01.009-01 Накладка.SLDPRT
ЭПУ-2.02.005 Ребро.SLDPRT
ЭПУ-2.02.008 Стойка.SLDPRT
Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
4225А.23.00.057 Проушина.SLDPRT
ЭПУ-2.02.001 Направляющая.SLDPRT
ЭПУ-2.03.002-01 Нож.SLDPRT
Шайба 24 65Г 019 ГОСТ 6402-70.SLDPRT
ЭПУ-1.03.001 Башмак.SLDPRT
Гайка М8-7Н ГОСТ 5915-70.SLDPRT
ЭПУ-1.01.003 Кронштейн.SLDPRT
ГПУ-1.00.010-02 Расширитель 159.SLDPRT
ЭПУ-2.01.001 Направляющая.SLDPRT
4225А.23.00.110.СБ (Подшипник шарнирный).SLDASM
ГПУ-1.02.006 Накладка.SLDPRT
ЭПУ-1.05.003 Ребро.SLDPRT
ЭПУ-1.01.007 Втулка.SLDPRT
ЭПУ-1.05.002 Упор.SLDPRT
ГПУ-1.04.004 Втулка.SLDPRT
ЭПУ-2.03.000-01 СБ Разрушитель трубы 180.SLDASM
ГПУ-1.01.004 Стенка упорая.SLDPRT
ЭПУ-2.03.001-01 Корпус.SLDPRT
ГПУ-1.05.000 СБ Хомут.SLDASM
ЭПУ-2.02.004 Ребро.SLDPRT
ЭПУ-2.02.001-01 Направляющая.SLDPRT
ГПУ-1.00.010-03 Расширитель 219.SLDPRT
Шпонка 25х14х200 ГОСТ8790-79.SLDPRT
ГПУ-1.08.000СБ Тяга кабеля.SLDPRT
ГПУ-1.00.009 Прошивка.SLDPRT
ГПУ-1.00.014-01 Расширитель 325.SLDPRT
Гайка М24-7Н.36.019 ГОСТ 5915-70.SLDPRT
ЭПУ-2.03.000 СБ Разрушитель трубы 125.SLDASM
ЭПУ-2.01.002-01 Накладка.SLDPRT
ГПУ-1.03.002 Башмак.SLDPRT
ГПУ-1.00.014 Расширитель 275.SLDPRT
ЭПУ-1.04.003 Стенка.SLDPRT
Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
ГПУ-1.00.006 Оправка центрирующая.SLDPRT
ЭПУ-1.05.001 Плита.SLDPRT
ГПУ-1.01.009 Ушко.SLDPRT
ГПУ-1.06.001 Стержень.SLDPRT
ЭПУ-2.01.009 Накладка.SLDPRT
ЭПУ-2.01.008 Ребро.SLDPRT
ГПУ-1.00.001 Палец.SLDPRT
ГПУ-1.00.014-02 Расширитель 377.SLDPRT
ГПУ-1.00.007 Крюк.SLDPRT
ЭПУ-2.01.007 Фланец.SLDPRT
ЭПУ-1.00.001-01 Ограничитель 210.SLDPRT
Винт М8-6gх40.36.019 ГОСТ 1478-93.SLDPRT
Участок дороги.SLDPRT
ЭПУ-2.02.004-01 Ребро.SLDPRT
ГПУ-1.05.004 Шайба.SLDPRT
ГПУ-1.00.008 Штанга.SLDPRT
ЭПУ-2 СБ Электрическая прокалывающая установка.SLDASM
Гайка М42х3-7Н.36.019 ГОСТ15522-70.SLDPRT
ЭПУ-1.05.000 СБ Упор.SLDASM
Винт М12-8g x 16 ГОСТ 11738-84.SLDPRT
Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT
ГПУ-1.01.006-03 Накладка.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
ГПУ-1.00.004 Крышка.SLDPRT
ГПУ-1.00.010 Расширитель 108.SLDPRT
ГПУ-1.00.014-03 Расширитель 420.SLDPRT
ГПУ-1.04.001 Плита.SLDPRT
ЭПУ-1.01.004 Втулка.SLDPRT
ГПУ-1.03.000 СБ Опора.SLDASM
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
ГПУ-1.01.007 Втулка.SLDPRT
ЭПУ-2 СБ Электрическая прокалываюшая установка-прошивка.SLDASM
Гайка М33х2-7Н.8 ГОСТ 5915-70.SLDPRT
Винт М16-8g x 30 ГОСТ 11738-84.SLDPRT
Шайба 30 65Г 019 ГОСТ 6402-70.SLDPRT
ГПУ-1.02.014 Косынка.SLDPRT
ГПУ-1.01.006-01 Накладка.SLDPRT
ГПУ-1.05.003 Скоба.SLDPRT
Заглушка.SLDPRT
Кольцо 038-044-36-2-2 ГОСТ 9833-73.SLDPRT
4225А.23.00.112 (Кольцо внутреннее).SLDPRT
Болт М30-8gх80.36.019 ГОСТ 7798-70.SLDPRT
ЭПУ-2.03.001 Корпус.SLDPRT
ЭПУ-1.00.001 Ограничитель.SLDPRT
ГПУ-1.03.003 Втулка.SLDPRT
ГПУ-1.06.000 СБ Шкворень.SLDASM
ГПУ-1.03.001 Винт.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
ЭПУ-2.03.002 Нож.SLDPRT
ГПУ-1.01.006-02 Накладка.SLDPRT
ГПУ-1.02.011 Заглушка.SLDPRT
