Формовочная машина

0
192
1710
7
0
80

Киевский национальный университет строительства и архитектуры,
Кафедра машин и оборудования технологических процессов,
Дисциплина "Механическое оборудование предприятий строительной индустрии",
Тема "Расчет формовочной установки",
Киев, 2014 г.

В данном курсовом проекте выполнен расчет и проектирование формовочной машины для изготовления бетонных панелей.

Размер изделий: 6,5 х 3,0 х 0,3 м.
Частота колебаний: 25 Гц.
Амплитуда колебаний: 0,6 мм.

Состав записки:
1. Обзор конструкций вибрационных машин для уплотнения бетонных смесей
1.1. Классификация виброплощадок
1.2. Конструктивные схемы виброплощадок
2. Общий расчет виброплощадок
2.1. Определение количества виброблокив
2.2. Определение статического момента дебалансов
2.3. Определение жесткости упругих связей системы
2.4. Определение мощности привода
2.5. Проектирование упругих связей
2.6. Проектирование дебаланса
3. Расчет элементов машины на прочность
3.1. Расчет кинематической схемы
3.2. Определение усилий действующих в элементах повода
3.3. Расчет вала виброплощадки
3.4. Расчет и выбор подшипников качения

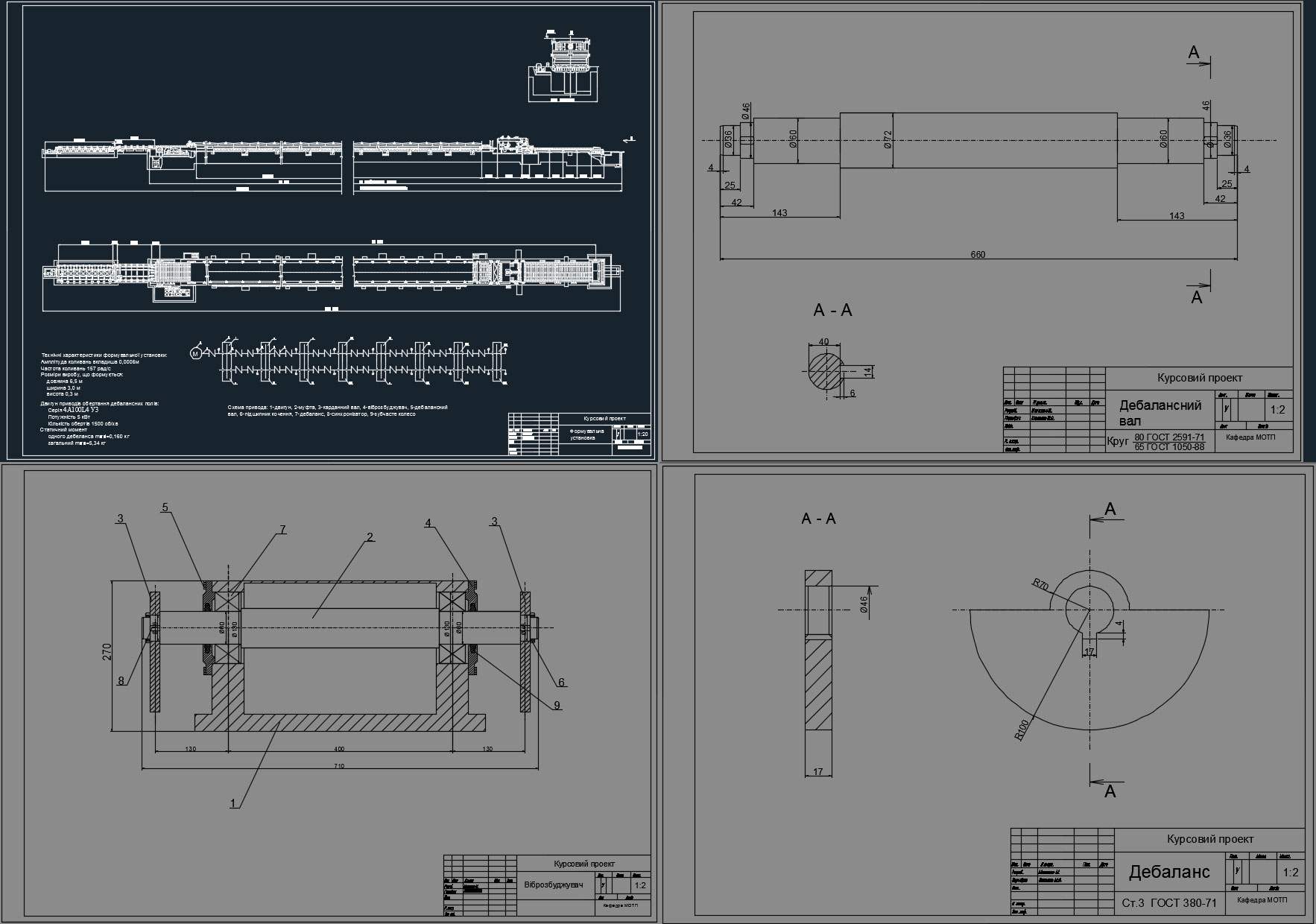

Графическая часть: Общий вид формовочной установки, сборочный чертеж вибровозбудителя со спецификацией, рабочие чертежи дебалансного вала и дебаланса.
