Гидравлический расчет снегочистителя

0
90
717
6
2
40

Самарский Государственный Технический Университет
Факультет машиностроения, металлургии и транспорта (ФММТ)
Курсовой проект по дисциплине "Гидравлика и основы гидропневмопривода"
На тему : "Гидравлический расчет основных параметров снегоочистителя"
Самара 2014

Расчет основных гидравлических параметров снегоочистителя на базе ЗИЛ - 131Н
Расчет основных параметров гидроцилиндра.
S-площадь поршня в рабочей полости гидроцилиндра, м^2;
S_1-площадь поршня в штоковой полости гидроцилиндра, м^2;
D-диаметр поршня, м;
d-диаметр штока, м;
F,F_1- усилия, развиваемые при прямом и обратном ходах поршня, Н;
V,V_1-скорости прямого и обратного ходов поршня, м/с;
F=1,1*〖10〗^5(H); P=7,9*〖10〗^6 (Па); L=17(м); ϑ=1,4*〖10〗^(-4) (м^2/с);

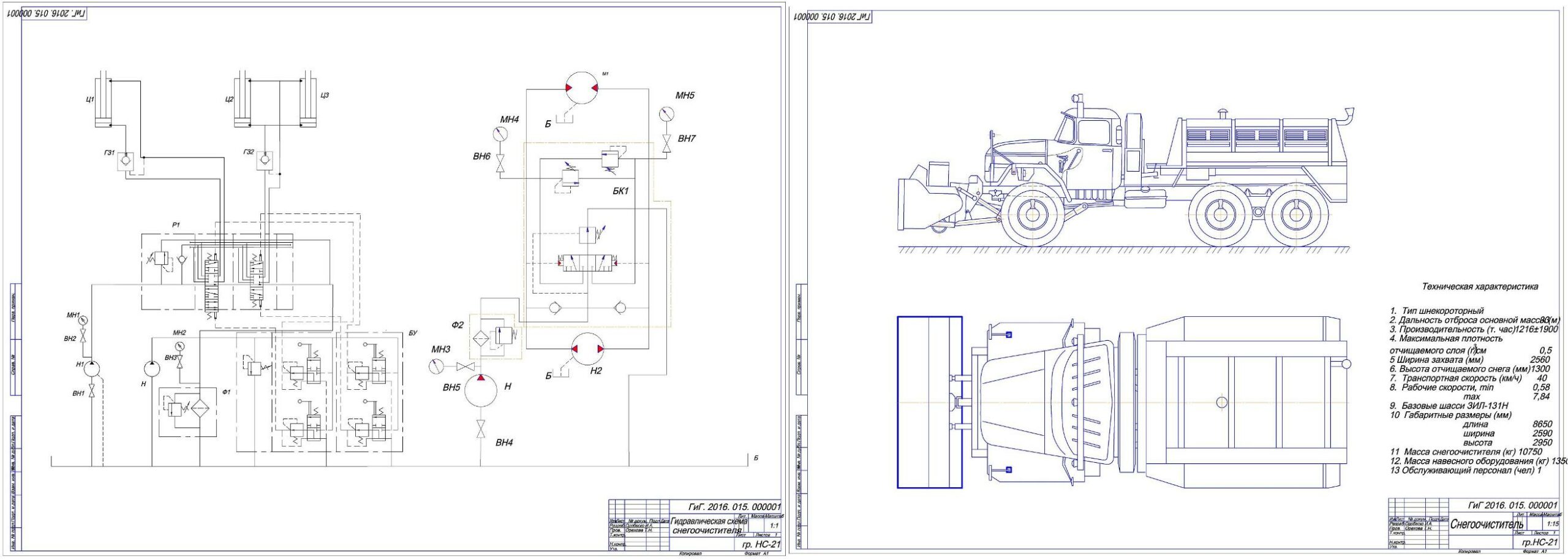

Графическая часть содержит гидравлическую схему машины и чертеж грузового автомобиля.
Содержание
Введение

Исторические сведения
Методы уборки снежного наката
Роторные снегоочистители
Снегопогрузчики
Антигололедные машины
Патентный поиск
Расчет гидросистемы
Вывод



Автор
user-avatar Ivan bgd
Дата
05.12.2016
Язык
Русский
Состав
Пояснительная записка, чертеж гидросхемы, чертеж базового автомобиля.
Софт
AutoCAD 13 SP2 Как открыть?
Содержимое архива
  • ПЗ.docx
  • Чертеж гидросхема15.dwg
  • снегоочиститель.dwg
  • Спецификация гидравлика.docx
