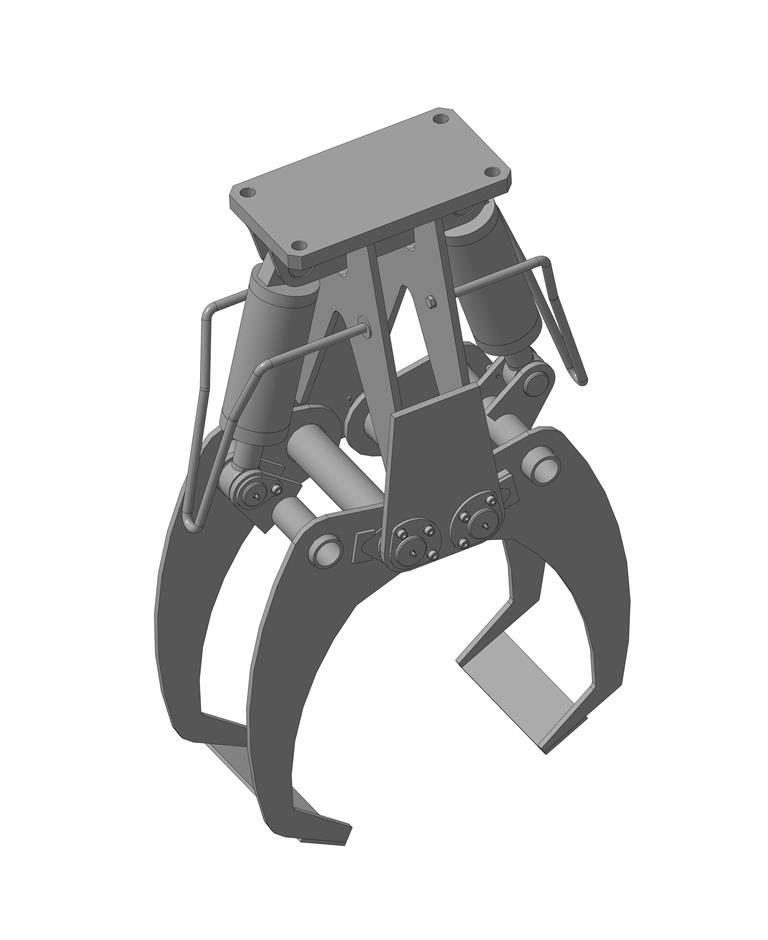

Грейфер грузоподъемностью 5000 кг

Навесное крановое грузозахватное оборудование, предназначенное для захвата, перегрузки и транспортирования на небольшие расстояния сыпучих грузов, металлолома, лесоматериалов и т.п. Исходные данные:Составные части грейфера, основные детали и узлы для сборки. Грузоподъемность 5000 кг. Масса грейфера фактическая 2200 кг. Масса зачерпываемого груза 2500 кг.

Состав: 3D Сборка ,Вид общий (ВО) , Спецификация

Софт: КОМПАС-3D 18.1

Файлы:
ГР12.06.000 - Ось.a3d
ГР12.01.002 - Кронштейн.m3d
ГЦ90Х155.01.003 - Дно.m3d
Платик ГЦ.m3d
ГЦ90Х155.01.001 - Крышка.m3d
ГЦ90Х155.00.000 - Гидроцилиндр.a3d
ГР12.02.005 - Фиксатор.m3d
ГР12.00.000 - Грейфер.a3d
ГЦ90Х155.02.003 - Поршень.m3d
ГР12.01.001 - Стенка.m3d
ГР12.02.003 - Труба.m3d
ГР12.04.001 - Контур.m3d
ГР12.02.006 - Проушина.m3d
ГР12.02.04 - Пластина нижняя.m3d
Малсёнка.m3d
ГР12.00.003 - Шайба.m3d
ГР12.01.000 - Рама.a3d
ГР12.01.003 - Косынка.m3d
ГР12.02.007 - Проставка.m3d
ГР12.04.002 - Шайба упорная.m3d
ГР12.02.102 - Платик.m3d
ГР12.02.101 - Втулка скольжения.m3d
ГЦ90Х155.01.000 - Корпус.a3d
Ось ГЦ.m3d
Грейфер _ ГР12.00.000.spw
ГЦ90Х155.02.002 - Шток.m3d
ГР12.02.100 - Втулка в сборе.a3d
ГР12.05.001 - Ось.m3d
ГР12.04.000 - Защита.a3d
ГР12.05.002 - Платик.m3d
Грейфер _ ГР12.00.000.cdw
ГР12.02.001 - Пластина.m3d
ГЦ90Х155.01.002 - Корпус.m3d
ГР12.02.002 - Труба.m3d
ГЦ90Х155.02.000 - Шток.a3d
ГЦ90Х155.02.001 - Головка.m3d
ГР12.05.000 - Ось.a3d
ГР12.02.007 Проставка.m3d
ГР12.02.000 - Челюсть.a3d
